Костная ткань. Кость — основной материал опорно-двигательного аппарата
Кость — основной материал опорно-двигательного аппарата. Так, в скелете человека более 200 костей. Скелет является опорой тела и способствует передвижению (отсюда и произошел термин «опорно-двигательный аппарат»). У взрослого человека скелет весит около 12 кг (18% общего веса).
В компактной костной ткани половину объема составляет неорганический материал, минеральное вещество кости — гидроксилапатит. Это вещество представлено в форме микроскопических кристалликов. Другая часть объема состоит из органического материала, главным образом коллагена (высокомолекулярное соединение, волокнистый белок, обладающий большой эластичностью). Способность кости к упругой деформации реализуется за счет минерального вещества, а ползучесть — за счет коллагена.
Кость является армированным композиционным материалом. Например, кости нижних конечностей армированы высокопрочными волокнами в окружных и спиральных перекрещивающихся направлениях.
Механические свойства костной ткани зависят от многих факторов: возраста, заболевания, индивидуальных условий роста. В норме плотность костной ткани 2400 кг/м3. Модуль Юнга Е = 1010Па, предел прочности при растяжении σпр= 100 МПа, относительная деформация достигает 1 %.
При различных способах деформирования (нагружения) кость ведет себя по-разному. Прочность на сжатие выше, чем на растяжение или изгиб. Так, бедренная кость в продольном направлении выдерживает нагрузку 45000 Н, а при изгибе — 2500 Н.
Запас механической прочности кости весьма значителен и заметно превышает нагрузки, с которыми она встречается в обычных жизненных условиях.
Вся архитектоника костной ткани идеально соответствует опорной функции скелета, ориентация костных перекладин параллельна линиям основных напряжений, что позволяет кости выдерживать большие механические нагрузки. Так, например, в головке бедренной кости под каждую нагрузку формируется своя структура — так называемая ферма Мичелла. Все эти фермы связаны между собой и образуют сложную структуру (рис. 11.14).
Рис. 11.14.Схема расположения костных перекладин губчатого вещества в виде фермы Мичелла в верхнем эпифизе бедра
Одной из важных особенностей конструкции костей скелета является галтельность, т. е. скругление внутренних и внешних углов. Галтельность повышает прочность и снижает внутренние напряжения в местах резкого перехода.
Кости обладают различной прочностью в зависимости от функции, которую выполняют. Бедренная кость в вертикальном положении выдерживает нагрузку до 1,5 т, а большая берцовая кость до 1,8 т (это в 25—30 раз больше веса нормального человека).
Установлено, что в соответствии с выполнением физиологических задач по реализации опорных и локомоторных функций согласно распределению силовых нагрузок в костях формируются зоны разной твердости. На рис. 11.15 приведена схема топографии разнотвердостных зон в одном из поперечных сечений большеберцовой кости.
Рис. 11.15.Схема топографии разнотвердостных зон в одном из поперечных сечений большеберцовой кости
Кожа
Кожа представляет собой не только совершенный покров тела, но является сложным органом, выполняющим важные функции: поддержание гомеостаза; участие в процессе терморегуляции, регуляция общего обмена веществ в организме, секреторная функция (работа сальных и потовых желез), защита от повреждающего действия механических, физических, химических, инфекционных агентов. Она представляет собой обширное рецепторное поле, воспринимающее извне и передающее в ЦНС целый ряд ощущений. Кожа — граница раздела между телом и окружающей средой, поэтому она обладает значительной механической прочностью.
Кожа — самый крупный орган тела, важная анатомо-физиологическая часть целостного организма. При различных заболеваниях, в том числе и внутренних органов, в коже происходят те или иные изменения.
Кожу часто рассматривают как гетерогенную ткань, состоящую из трех наложенных друг на друга слоев, которые тесно связаны между собой, но четко различаются по природе, структуре, свойствам. Схематическое изображение основных трех слоев — эпидермиса, дермы, подкожной клетчатки представлено на рис. 11.16. Эпидермис покрыт сверху роговым слоем.
Рис. 11.17.Толщина слоев кожи для отдельных участков тела
Функции каждого слоя, в том числе и механические, отражают биомеханическую природу ее компонентов и их структурную организацию.
Соотношение толщины слоев на различных участках тела различно, что показано для некоторых участков на рис. 11.17.
Толщина эпидермиса L и такая механическая характеристика, как модуль упругости Юнга Е, для различных участков сильно отличаются:
лицо, туловище | L = 34—92 мкм | Е=104— 106Па |
ладони | L = 500—600 мкм | Е=107Па |
подошвы | L = 5000—9000 мкм | Е=108Па |
Среднюю толщину эпидермиса часто принято характеризовать его поверхностной плотностью, значения которой для различных участков на теле показано на рис. 11.18.
В общий состав кожи входят волокна коллагена, эластина и основной ткани — матрицы. Коллаген составляет 75% сухой массы, а эластин — около 4%. Плотность кожи в норме (область рук, груди) составляет 1100 кг/м3. Эластин растягивается очень сильно (до 200—300%). Коллаген может растягиваться до 10%. Механические характеристики компонентов кожи:
• коллаген — Е = 10—100 МПа, σпр =100 МПа;
• эластин — Е = 0,5 МПа, σпр = 5 МПа.
Рис. 11.16.Схематическое изображение слоев кожи

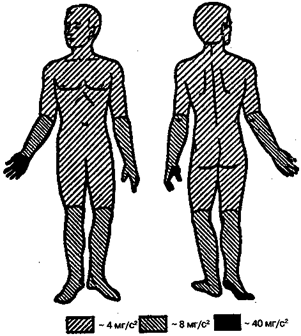

Рис. 11.18.Поверхностная плотность эпидермиса для различных участков тела
Механические свойства кожи в норме изменяются с возрастом. Это показано ниже на примере кожи груди.
Параметр | До 1 года | 5—9 лет | 25—30 лет |
σМПа | 2-3 | 17-20 | 15—27 |
ε, % | 70-100 | 130—145 | 80—140 |
Vсдвиг м/с | 25—35 | 30-45 | 40—60 |
При исследовании механических свойств кожи с помощью акустического анализатора тканей, позволяющего оценивать скорость распространения акустических возмущений звукового диапазона (5—6 кГц) была выявлена акустическая анизотропия кожи. Это проявляется в том, что скорость распространения поверхностной волны (V) во взаимно перпендикулярных направлениях — вдоль вертикальной (У) и горизонтальной (X) осей тела различается.
Для количественной оценки степени выраженности акустической анизотропии был использован коэффициент анизотропии, который вычислялся по формуле
где Vу — скорость вдоль вертикальной оси, Vx — вдоль горизонтальной оси.
Коэффициент анизотропии принимается за положительный (К+), если Vу > Vx;npи Vу < Vx коэффициент принимается за отрицательный (К-).
Проявление акустической анизотропии на различных участках кожи представлено в табл. 11.5, где указаны преимущественные соотношения скоростей и коэффициенты акустической анизотропии (данные указаны для лиц 18—30 лет). Доля проявления соответствующей акустической анизотропии указана для лиц нормального телосложения.
Таблица 11.5
