Правила записи операций и переходов

Запись содержания операции и переходов осуществляется в соответствии с ГОСТ 3.1702 - 79 «Правила записи операций и переходов. Обработка резанием» и ГОСТ 3.1703 – 79 «Правила записи операций и переходов. Слесарные, слесарно–сборочные работы».

В соответствии с требованиями этих стандартов допускается полная или сокращеннаяформа записи.

Полную запись следует выполнять при отсутствии графических изображений и для комплексного отражения всех действий, выполняемых исполнителем или исполнителями.

Сокращеннуюзапись следует производить при наличии графических изображений (например, операционных эскизов), которые достаточно полно отражают всю необходимую информацию. В этом случае запись выполняется по форме, изложенной в приложении №7 ГОСТ 3.1702-79 и приложении №6 ГОСТ 3.1703-79.

В содержании каждого перехода указывают метод обработки, выраженный в повелительной форме, и наименование обрабатываемого элемента поверхности изделия. Например, «Сверлить отверстие», «Подрезать торец». В тексте указывают номера размеров, которые должны выдерживаться при выполнении перехода. Например, «Фрезеровать шпоночный паз в размеры 1, 2, 3, 4 ». Номера размеров в тексте должны соответствовать тем номерам, которыми эти размеры обозначены на операционном эскизе. Номера размеров допускается указывать в кружочках.

Ниже приводятся примеры написания переходов механической обработки и слесарных работ, а так же примеры вспомогательных переходов установки деталей на станок.



Примеры записи переходов в полной и сокращенной формах приведены в таблице 8.

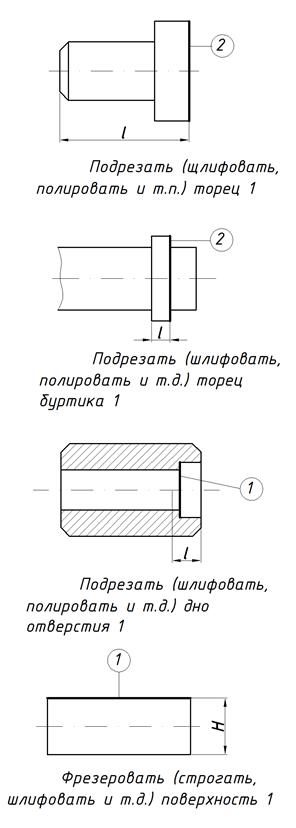

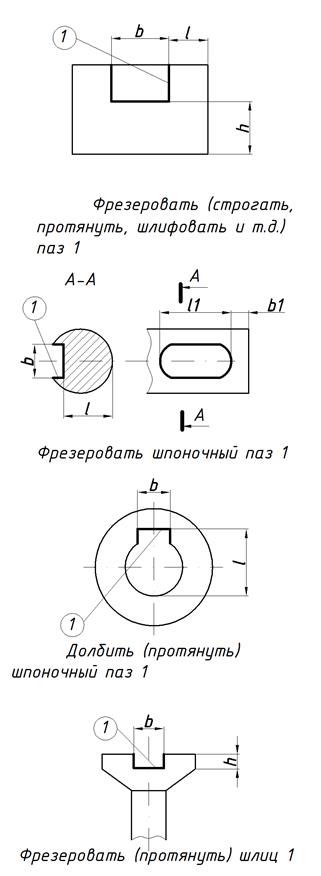

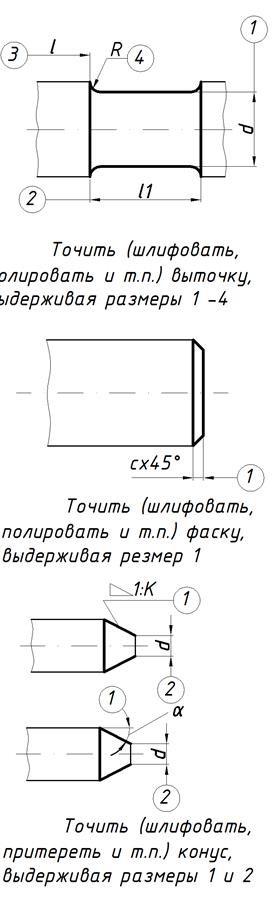

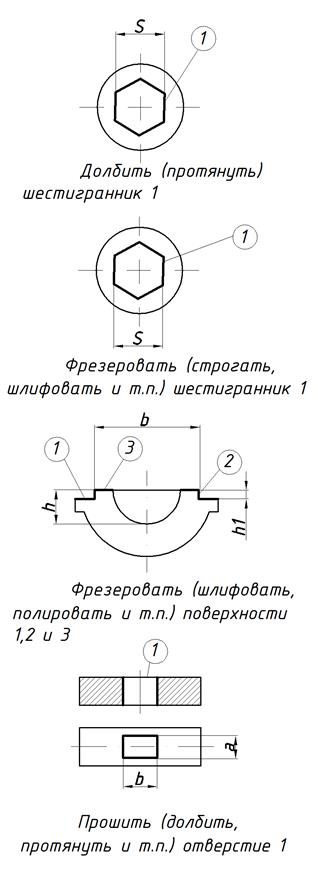

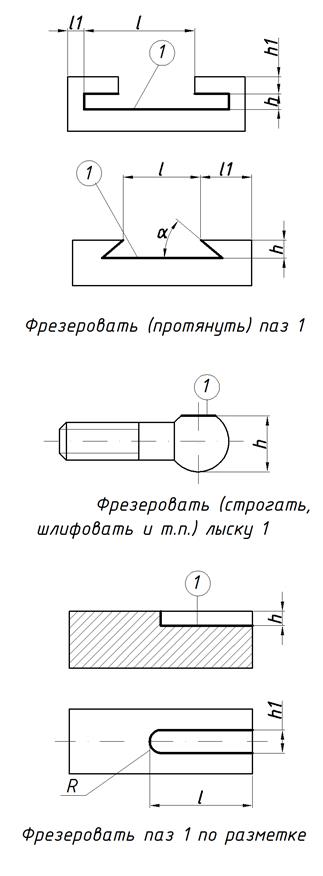

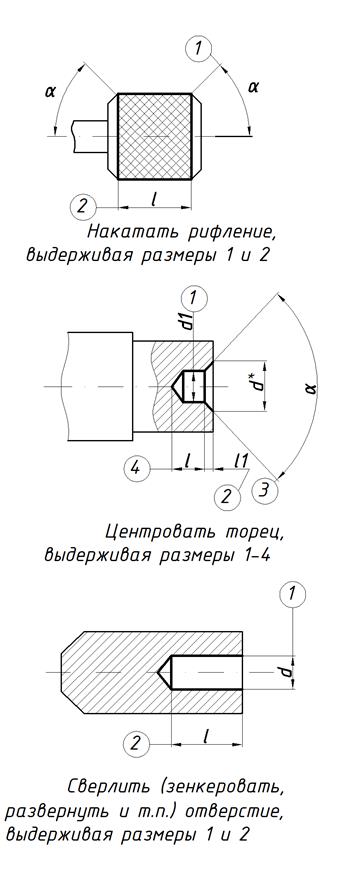

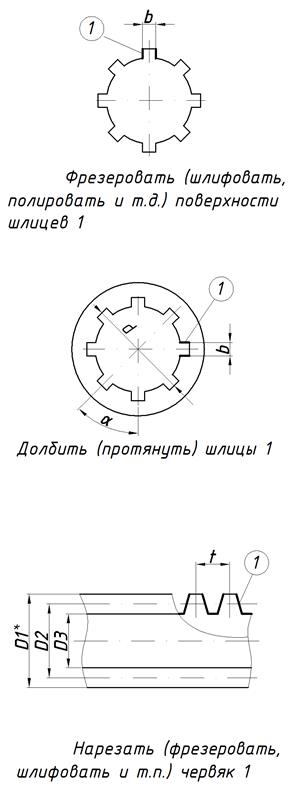

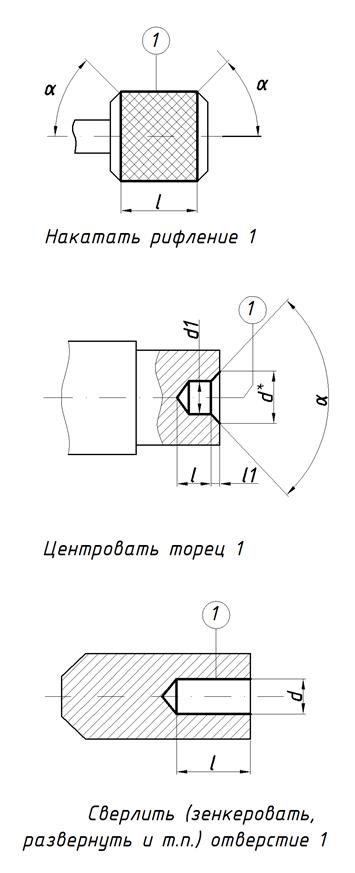

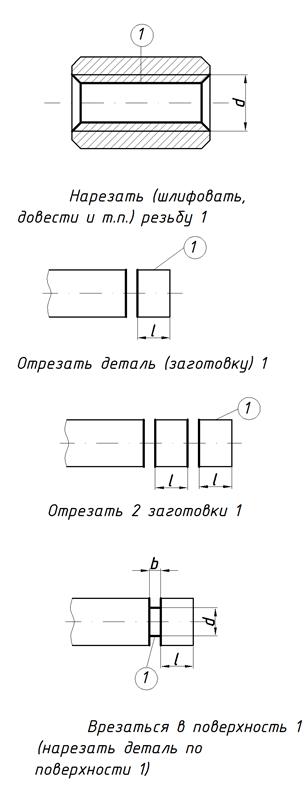

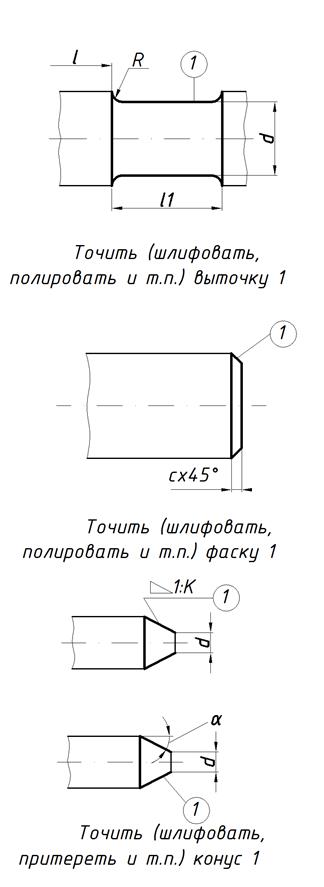

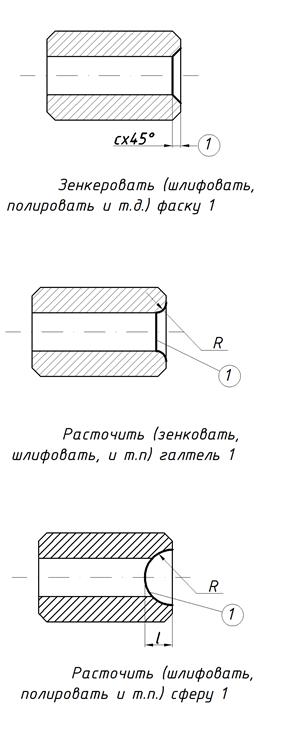

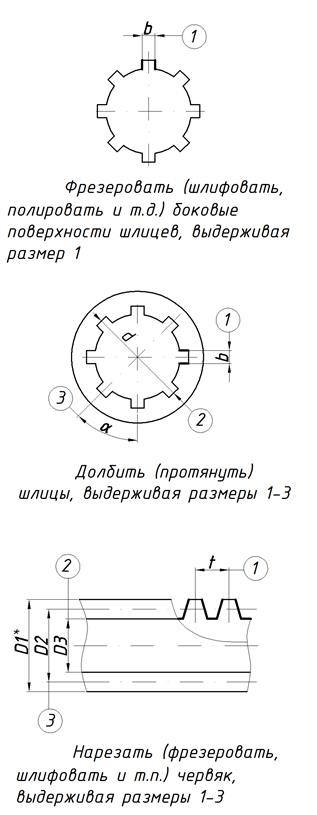

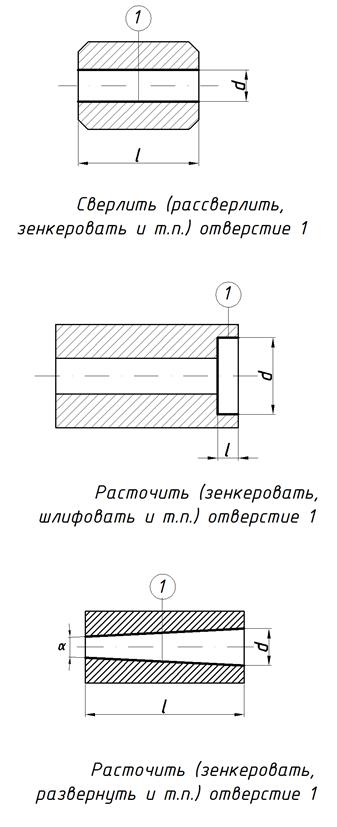

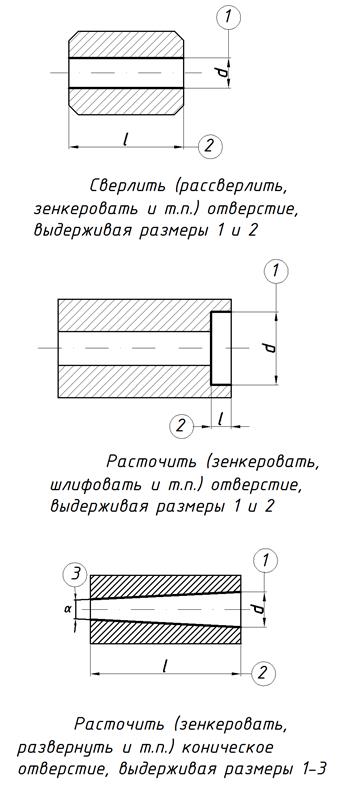

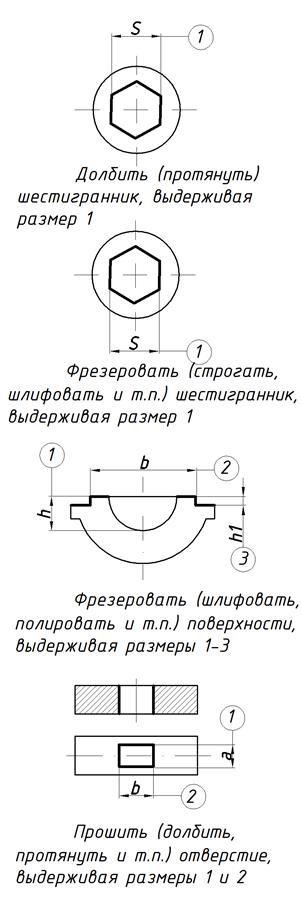

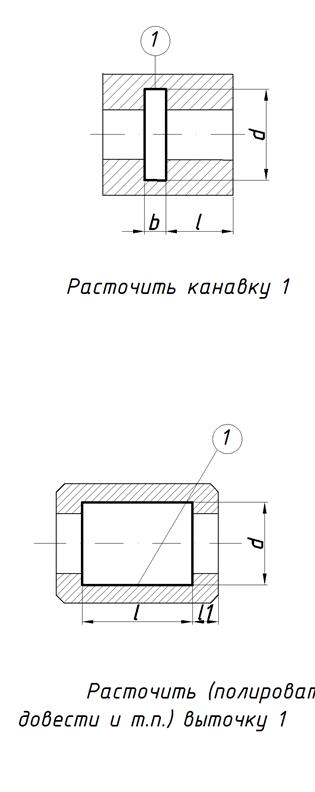

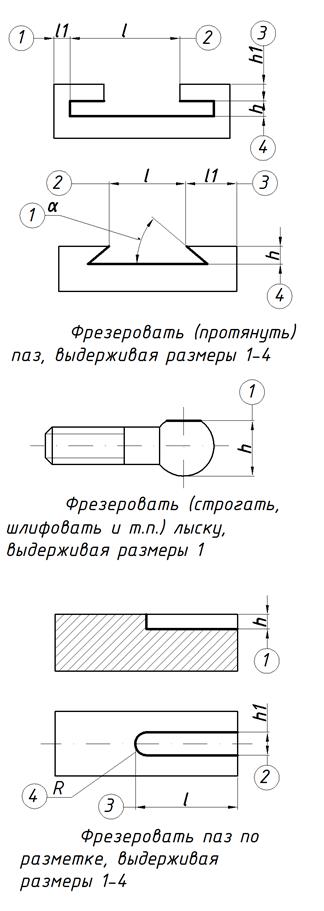

Таблица 8. Примеры полной и сокращенной записи переходов обработки резанием

Эскиз и полная запись переходов Эскиз и сокращенная запись переходов





Продолжение таблицы 8





Продолжение таблицы 8





Продолжение таблицы 8



Продолжение таблицы 8



Продолжение таблицы 8



Продолжение таблицы 8





Продолжение таблицы 8





Продолжение таблицы 8





Продолжение таблицы 8



Продолжение таблицы 8



Продолжение таблицы 8

Продолжение таблицы 8

Продолжение таблицы 8

Если переходы или операции не имеют графических иллюстраций, тогда в записи содержания перехода следует указывать исполнительные размеры с их предельными отклонениями. Например, «Точить поверхность, выдерживая d = 40- 0.025 и l=100- 0.14».

Установление полной или сокращенной записи содержания операции или

перехода определяется разработчиком документа.

Дополнительная информация при записи операций и переходов выбирается в соответствии с приложением 4 ГОСТ 3.1702 -79, и применяется при необходимости указания количества одновременно или последовательно обрабатываемых поверхностей или конструктивных элементов.

Например, «Точить две канавки последовательно согласно эскизу», также « По программе», «По копиру», «По разметке» и т.д.

При необходимости указания названия обрабатываемой поверхности, например, «Фрезеровать криволинейную поверхность 1».
