Призначення та будова частин і механізмів автомата

Ствол (рис. 4.6) призначений для спрямування польоту кулі. У середині ствол має канал з чотирма нарізами, які йдуть зліва направо, знизу вгору. Нарізи надають кулі обертового руху. Проміжки між нарізами називаються полями. Відстань між двома протилежними полями (по діаметру) називається калібром каналу ствола (рис. 4.6, в); в автоматів (кулеметів) він може бути 5,45 або 7,62-мм. У казенній частині ствол гладкий і зроблений за формою гільзи; ця частина каналу ствола містить патрон і називається патронником (рис. 4.6, б). Перехід від патронника до нарізної частини каналу ствола називається кульовим входом. У кулемета на передній частині ствола кріпиться сошка.

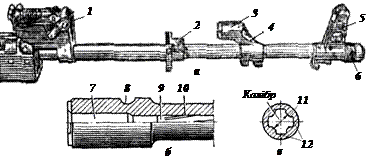

Рис. 4.6. Ствол:

а– загальний вигляд; б – казенна частина у розрізі; в – переріз ствола;

1 – колодка прицілу; 2 – з’єднувальна муфта; 3 – газова камора; 4 – газовідвідний отвір;
5 – основа мушки; 6 – різьба; 7 – патронник; 8 – виїмка для шпильки ствола;

9 – кульовий вхід; 10 – нарізна частина; 11 – поле; 12 – нарізи

Прицільний пристрій (рис. 4.7)призначений для наведення автомата при стрільбі у цілі. Він складається з прицілута мушки.

Приціл(рис 4.7 а, б) складається зколодки прицілу, пластинчастої пружини, прицільної планки та хомутика. Прицільна планка має гривку з прорізом для прицілювання і вирізи для утримування хомутика у встановленому положенні за допомогою защіпки з пружиною.

Рис. 4.7. Прицільний пристрій:

а– приціл автомата; б – приціл кулемета; в – основа мушки автомата;

1 – колодка прицілу; 2 – сектор; 3 – прицільна планка; 4 – хомутик; 5 – гривка прицільної планки; 6 – защіпка хомутика; 7 – маховичок гвинта цілика; 8 – цілик; 9 – полозок з мушкою;

10 – запобіжник мушки; 11 – фіксатор; 12 – різьба для дулового гальма-компенсатора;

13 – упор для багнет-ножа з отвором для шомполу

На прицільній планці (в автомата – зверху, у кулемета – зверху і знизу) нанесена шкала з поділками від 1 до 10, цифри якої означають дальність стрільби у сотнях метрів.

В автомата, крім того, на прицільній планці нанесена буква “П” (постійний приціл), який відповідає дальності прямого пострілу по грудній фігурі – 440 м, або встановленому прицілу “4”.

У кулемета прицільна планка має гніздо для цілика і риску. Цілик має гривку з прорізом для прицілювання, гвинт із маховичком, пружину, шайбу і штифт. На стінці гнізда цілика нанесена шкала з десятьма поділками, кожна поділка відповідає двом тисячним дальності стрільби.

Мушка(рис 4.7, в) вкручена у полозок, який закріплений в основі мушки. На полозку і основі мушки нанесені риски, що визначають положення мушки після приведення автомата до нормального бою.

В автомата АК74 та кулемета РКК74 використовується стрілецький механічний неавтоматичний відкритий секторний приціл.

На прицільному пристосуванні нового зразка (АК74М) нанесені самосвітні смужки: дві горизонтальні – на цілику та вертикальна – на мушці.

Пристосування для стрільби вночі встановлюється на автомат (кулемет), вивіряється при надходженні його у війська й у процесі експлуатації від нього не від’єднується.

Дуловий гальмо-компенсатор автомата (рис. 4.8, а) призначений для підвищення купчастості бою і зменшення енергії відбою. Він має дві камори: передню і задню (з круглим отвором у них для вильоту кулі).

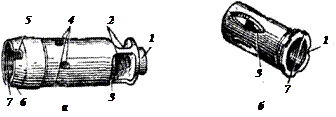

Рис. 4.8. Дуловий гальмо-компенсатор (а)і полум’ягасник (б):

1 – вінчик; 2 – вікна; 3 – щілина; 4 – компенсаційні отвори;

5 – виїмка для фіксатора; 6 – скіс; 7 – внутрішня різьба

Передня камора має вінчик, на який надягається кільце багнет-ножа при приєднанні його до автомата, прямокутний паз, в який входить виступ багнета-ножа, і два вікна для виходу порохових газів.

Задня камора має спереду дві щі­лини, а в середній частині – три компенсаційні отвори для виходу порохових газів. Позаду дуловий гальмо-компенсатор має внутрішню різьбу для нагвинчування на основу мушки, виїмку, в яку заходить фіксатор, і круго­вий скіс, що полегшує вставляння й виймання шомпола.

Після вильоту кулі порохові гази потрапляють у задню камору дулового гальмо-компенсатора. Розширюючись і виходячи через компенсаційні отвори вони створюють реактивну силу, яка відхиляє дулову частину автомата в бік, протилежний розташуванню отворів; частина порохових газів ударяє в передні стінки задньої і передньої камори, зменшуючи відбій зброї. Зустріч газів, які виходять зі щілин задньої камори, з газами, відбитими від передньої стінки камори, зменшує звук пострілу.

Приклад і пістолетна рукоятказабезпечують зручність дій з автоматом при стрільбі. Приклад має антабку для ременя, гніздо для пенала з приладдям і затильник з кришкою над гніздом. У гнізді приклада закріплено пружину для виштовхування пенала.

Кришка ствольної ко­робки (рис. 4.10) захищає від забруднення частини та ме­ханізми, які розташо­вані у ствольній коробці. Вона утримується на ствольній коробці за допомогою напівкруглого вирізу на колодці прицілу, поперечного паза ствольної коробки та виступу напрямного стрижня зворотного механізму.

Рис. 4.10. Кришка ствольної коробки:

1 – отвір; 2 – ребра жорсткості; 3 – ступінчасті вирізи

З правого боку кришка має ступінчастий виріз для проходження гільз, що викидаються назовні, і для руху рукоятки затворної рами; позаду – отвір для виступу напрямного стрижня зворотного механізму.

Зворотний механізм (рис. 4.11) призначений для повернення затворної рами з затвором у переднє положення. Він складається зі зворотної пружини, напрямного та рухомого стрижнів і муфти.

Рис. 4.11. Зворотний механізм:

1 – зворотна пружина; 2 – напрямний стрижень; 3 – пересувний стрижень; 4 – муфта

Ударно-спусковий механізм(рис. 4.12) складається з ударного механізму куркового типу та комбінованогоспусковогомеханізму,який дозволяє ведення автоматичного та одиночного вогню. Він призначений для:

– спуска курка з бойового зводу або зі зводу автоспуска;

– нанесення удару по розбивачу;

– забезпечення ведення автоматичного або одиночного вогню;

– запобігання пострілам при незамкнутому затворі;

– припинення стрільби та постановки автомата на запобіжник.

Ударно-спусковий механізм розташований у ствольній коробці, де він кріпиться трьома взаємозамінними осями. Він складається з курка, бойової пружини, уповільнювача курка з пружиною, спускового гачка, шептала одиночного вогню з пружиною, автоспуска з пружиною, перевідника та трубчастої осі.

Курок з бойовою пружиною призначений для нанесення удару по розбивачу.

Уповільнювач курка призначений для затримки руху курка вперед з метою підвищення купчастості бою при веденні автоматичного вогню зі стійких положень.

Спусковий гачок призначений для утримання курка на бойовому зводі та для спуска курка.

Шептало одиночного вогню призначене для утримання курка після пострілу у крайньому задньому положенні при веденні одиночного вогню, якщо спусковий гачок не був відпущений.

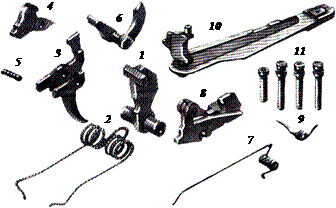

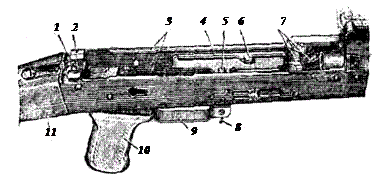

Рис. 4.12. Ударно-спусковий механізм:

1 – курок; 2 – бойова пружина; 3 – спусковий гачок; 4 – шептало одиночного вогню;

5 – пружина шептала одиночного вогню; 6 – автоспуск; 7 – пружина автоспуска;

8 – уповільнювач курка; 9 – пружина уповільнювача курка; 10 – перевідник; 11 – осі

Автоспускпризначений для автоматичного звільнення курка зі зводу автоспуска при стрільбі чергами, а також для запобігання спуска курка при незамкнутому затворі.

Перевідник призначений для встановлення автомата на одиночний або автоматичний вогонь та на “запобіжник”. Нижнє положення перевідника відповідає встановленню його на одиночний вогонь (ОД), середнє – на автоматичний вогонь (АВ), а верхнє – на “запобіжник”.

Рис. 4.13. Затворна рама з газовим поршнем:

1 – канал для затвора; 2 – запобіжний виступ; 3 – виступ для натискання на

важіль автоспуска; 4 – паз для руху по відгинах ствольної коробки; 5 – рукоятка;

6 – паз для відбивного виступу; 7 – фігурний виріз; 8 – газовий поршень

Затворна рама з газовим поршнем(рис. 4.13) призначена для приведення в дію затвора та ударно-спускового механізму.

Затворна рама має: всередині – канал для зворотного механізму і канал для затвора; позаду – запобіжний виступ; з боків – пази для руху затворної рами по відгинах ствольної ко­робки; з правого боку – виступ для натискання (повороту) на важіль автоспуска і рукоятку для перезаряджання автомата; знизу – фігурний виріз для розміщення у ньому ведучого виступу затвора і паз для проходження відбивного виступу ствольної коробки.

У передній частині затворної рами жорстко закріплений газовий поршень, що і визначає принцип дії автоматики (з довгим ходом поршня).

Затвор ковзного типу (рис. 4.14) призначений для досилання патрона в патронник, закривання каналу ствола, наколу капсуля патрона та вилучення з патронника гільзи (патрона).

Він складається з остова, розбивача, викидача з пружиною і віссю та шпильки.

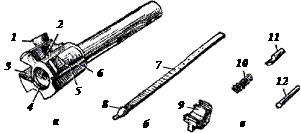

Рис. 4.14. Затвор: а – загальний вигляд; б – розбивач; в – викидач;

1 – ведучий виступ; 2 – отвір для осі викидача; 3 – виріз для викидача; 4 – виріз для дна гільзи;
5 – бойовий виступ; 6 – повздовжній паз для дна гільзи; 7 – остов розбивача; 8 – бойок;
9 – корпус викидача; 10 – пружина викидача; 11 – вісь викидача; 12 – шпилька

Газова трубка зі ствольною накладкою(рис. 4.15) складається з газової трубки, передньої і задньої з’єднувальних муфт, ствольної накладки, металевого півкільця і пластинчастої пружини.

Рис. 4.15. Газова трубка зі ствольною накладкою:

1 – газова трубка; 2 – напрямні ребра для газового поршня; 3 – передня

з’єднувальна муфта; 4 – ствольна накладка; 5 – задня з’єднувальна муфта;

6 – виступ; 7 – пластинчаста пружина

Газова трубка призначена для спрямування руху газового поршня.

Ствольна накладка захищає руки автоматника від опіків при стрільбі.

Цівка (рис. 4.16) призначена для зручності дій та для захисту рук автоматника від опіків при стрільбі.

Магазин(рис. 4.17) від’ємний коробчастий призначений для розміщення патронів та подачі їх у ствольну коробку (виконує роль подавального механізму). Він складається з: пластмасового корпусу, кришки, стопорної планки, пружини і подавача.

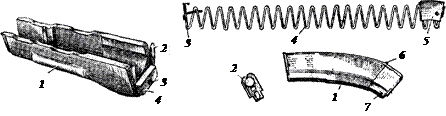

Рис. 4.16. Цівка: Рис. 4.17. Магазин:

1 – упор для пальців; 2 – пластинчаста 1 – корпус; 2 – кришка; 3 – стопорна планка;
пружина; 3 – отвір для шомпола; 4 – виступ 4 – пружина; 5 – подавач; 6 – опорний виступ;

7 – зачіп

Багнет-ніж(рис. 4.18) приєднується до автомата для ураження супротивника у бою. Крім того, він використовується як ніж, пилка (для розпилювання металу) і ножиці (для різання дроту).

Багнет-ніж складається з леза і рукоятки.

Рис. 4.18. Багнет-ніж:

1 – лезо; 2 – різальне ребро; 3 – отвір; 4 –пилка; 5 – зачіп; 6 – ремінь;

7 – кнопка; 8 – запобіжний виступ; 9 – повздовжній паз;

10 – гвинт наконечника; 11 – рукоятка; 12 – кільце

Піхви(рис. 4.19) призначені для носіння багнет-ножа на поясному ремені. Вони разом з багнет-ножем можуть використовуватись для різання дроту.

Рис. 4.19. Піхви:

1 – підвіска з петлею-застібкою та карабінчиком; 2 – пластмасовий корпус;

3 – виступ-вісь; 4 – упор; 5 – фіксатор пластинчастої пружини

Приладдя(рис. 4. 20)призначено для розбирання, збирання, чищення, змащування автомата та прискореного спорядження магазина патронами.

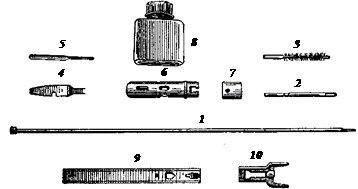

Рис. 4.20. Приладдя автомата:

1 – шомпол; 2 – протирка; 3 – йоржик; 4 – викрутка; 5 – виколотка;

6 – пенал; 7 – кришка пенала; 8 – маслянка; 9 – обойма; 10 – перехідник

Шомползастосовується для чищення і змащення каналу ствола, а також кана­лів і порожнин частин автомата.

Викрутка і виколоткавикористовуються при розбиранні і збиранні автомата. Отвір із вирізом у задньому кінці викрутки призначений для вгвинчування або вигвинчування мушки при приведенні зброї до нормального бою, а боковий виріз – для закріплення протирки на шомполі.

Протирказастосовується для чищення і змащування каналу ствола, каналів і порожнин ін­ших частин автомата.

Йоржиквикористовується під час чищення каналу ствола розчином
чищення стволів (РЧС).

Пенал призначений для зберігання викрутки і виколотки (у зразках попередніх випусків - додатково протирки та йоржика). Він закривається кришкою. Пенал використовується для повороту замикача газової трубки, а також як рукоятка для шомпола та викрутки. Він має наскрізні отвори, в які вставляється шомпол при чищенні автомата, овальні отвори – для викрутки і прямокутний отвір – для повороту замикача газової трубки при розбиранні і збиранні автомата. Разом із викруткою пенал використовується також для вгвинчування або вигвинчування мушки при приведенні зброї до нормального бою.

Одногорлова маслянкапризначена для зберігання мастила, переноситься вона у кишені сумки для магазинів.

Обойма призначена для прискореного спорядження мага­зина патронами, а також їх зберігання та перенесення. Вона вміщує 15 патронів.

Перехідникпризначений для з’єднання обойми з магазином при спорядженні його патронами.
