Мм АВТОМАТ КАЛАШНИКОВА (АК74)
ТА РУЧНИЙ КУЛЕМЕТ КАЛАШНИКОВА (РКК74)
5,45-мм автомат Калашникова (АК) є індивідуальною зброєю (рис. 4.1, а), а ручний кулемет Калашникова (РКК) є зброєю стрілецького відділення
(рис. 4.1, б). Вони призначені для знищення живої сили і ураження вогневих засобів супротивника. Для ураження супротивника у рукопашному бою до автомата приєднується багнет-ніж. Для стрільби і спостереження в умовах природної нічної освітленості до автоматів АК74Н (АКС74Н) і АК74М (див. рис. 3.10) та кулеметів РКК74Н, РККС74Н приєднується нічний стрілецький приціл універсальний (НСПУ).

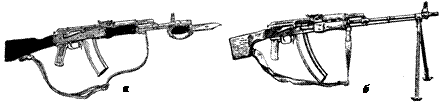

Рис. 4.1. Загальний вигляд:
а – 5,45-мм автомата АК74, б – ручного кулемета Калашникова РКК74
Для стрільби з автомата (кулемета) використовуються 5,45×39-мм малокаліберні патрони з кулями: зі сталевим осердям (ПС); зі штампованим осердям підвищеної пробивної спроможності (ПП); трасуючими (Т); бронебійними (БП). Також можуть використовуватись патрони: з посиленим зарядом (ПЗ); високого тиску (ВТ) для стрільби зі зброї з приладами безшумної стрільби; холості із пластиковою кулею та навчальні (без заряду).
Малокаліберна куля має значну дулову енергією (1316 Дж), що забезпечує високу початкову швидкість, достатню пробивну спроможність та більш настильну траєкторію, ніж 7,62-мм куля зразка 1943 р. Застосування малоімпульсного 5,45-мм патрона позитивно вплинуло на влучність стрільби і купчастість бою (середнє відхилення влучень на дальності 800 м становить 0,48–0,64 м, що у 1,5 рази краще ніж у АКМ). Зниження загальної маси патрона дозволило збільшити боєзапас, який переноситься.
З АК74 (РКК74) ведеться автоматичний або одиночний вогонь. Автоматичний вогонь є основним видом вогню: він ведеться короткими (до 5 пострілів) і довгими (до 10 пострілів з автомата і до 15 пострілів із кулемета) чергами або безперервно. Постачання патронів при стрільбі здійснюється з коробчастого магазина місткістю: у автомата – на 30 патронів, у кулемета – на 45 патронів. Магазини автомата і кулемета взаємозамінні (дод. 2.1).
У АК74 збережена та удосконалена принципова схема автоматики, що використовувалась у автоматах АК47 та АКМ. Конструкція АК74 практично повторює будову АКМ, але у останнього модифіковано 9 вузлів (36 %) і
52 деталі (53 %). Нововведенням є і двокаморний дуловий пристрій, що виконує функції дулового гальма, компенсатора і полум’ягасника.
Принцип дії автоматики заснований на використанні енергії порохових газів, що відводяться через отвір у стінці каналу ствола до газового поршня затворної рами з її довгим рухом назад (ІІ-й клас, 1-а група, тип А).
При пострілі (рис. 4.2) частина порохових газів, що рухаються за кулею, спрямовується крізь отвір у стінці каналу ствола у газову камору, тисне на передню стінку газового поршня і відкидає його разом із затворною рамою у заднє положення. При відході затворної рами назад відбувається відмикання затвора, який вилучає з патронника гільзу та викидає її назовні. Затворна рама стискає пружину зворотного механізму та зводить курок.
Рис. 4.2. Принцип дії автоматики АК74 (РКК74)
У переднє положення затворна рама з затвором повертається під дією зворотного механізму; затвор при цьому досилає черговий патрон із магазина у патронник і замикає канал ствола. Замикання затвора здійснюється його поворотом навколо повздовжньої осі праворуч, у результаті чого його бойові виступи заходять за бойові упори ствольної коробки (глухе замикання).
Якщо перевідник виду вогню встановлений у положення автоматичного вогню, то стрільба буде продовжуватись, доки буде натиснутим спусковий гачок і в магазині будуть патрони.
Якщо ж перевідник виду вогню встановлений у положення одиночного вогню, то при натисканні на спусковий гачок відбудеться тільки один постріл; для продовження стрільби необхідно відпустити спусковий гачок та натиснути на нього знову.
Автомат та кулемет складаються з 11 основних частин і механізмів,
9 з яких мають однакові назви та призначення (рис. 4.3 та 4.4). Це:
–ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;
– кришка ствольної коробки;
– зворотний механізм;
– ударно-спусковий механізм;
– затворна рама з газовим поршнем;
– затвор;
– газова трубка зі ствольною накладкою;
– цівка;
– магазин.
Крім того, автомат має дуловий гальмо-компенсатор і багнет-ніж,
а кулемет – полум’ягасник і сошку.
Рис. 4.3. Основні частини та механізми АК74:
1 – ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;
2 – кришка ствольної коробки; 3 – зворотний механізм; 4 – частини ударно-спускового механізму (розташованого у ствольній коробці); 5 – затворна рама з газовим поршнем; 6 – затвор; 7 – газова трубка зі ствольною накладкою; 8 – цівка; 9 – магазин; 10 – дуловий гальмо-компенсатор;
11 – багнет-ніж, а також приладдя: 12 – шомпол; 13 – пенал
До комплекту автомата (кулемета) входить приладдя, ремінь та сумка для магазинів (у кулемета дві сумки). До комплекту автомата АКС (кулемета РККС), крім того, входить чохол для автомата (кулемета) з кишенею для магазина, а до комплекту автомата з нічним прицілом входить ще й нічний стрілецький приціл універсальний (НСПУ).
До складу приладдя АК74 (РКК74) належать: шомпол, пенал із кришкою, викрутка, виколотка (у зразках попередніх випусків додатково є протирка і йоржик), маслянка, обойми та перехідник.
Ствол кулемета дещо довший, ніж у автомата. Це сприяє підвищенню початкової швидкості кулі, в результаті чого стає більш настильною траєкторія та збільшується дальність прямого пострілу і дійсного вогню.

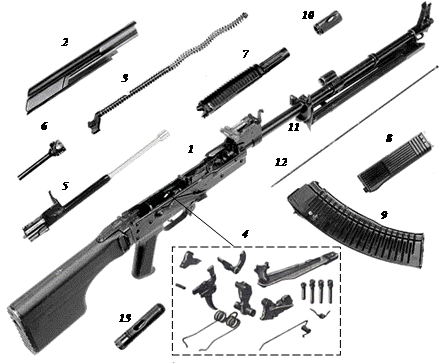

Рис. 4.4. Основні частини та механізми РКК74:
1 – ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;
2 – кришка ствольної коробки; 3 – зворотний механізм; 4 – частини ударно-спускового механізму (розташованого у ствольній коробці); 5 – затворна рама з газовим поршнем; 6 – затвор; 7 – газова трубка зі ствольною накладкою; 8 – цівка; 9 – магазин; 10 – полум’ягасник; 11 – сошка,
а також приладдя: 12 – шомпол; 13 – пенал
Ударно-спусковий механізм(УСМ)складається з ударного механізму – куркового типу та комбінованогоспусковогомеханізму,який дозволяє вести вогонь у автоматичному (АВ) або одиночному (ОД) режимах. В УСМ установлено уповільнювач курка, який при стрільбі в автоматичному режимі затримує спуск курка після спрацьовування автоспуску на декілька мілісекунд, що дозволяє затворній рамі стабілізуватися у крайньому передньому положенні після її повернення.
Перевідник виду вогню знаходиться з правого боку ствольної коробки і має три положення. У верхньому положенні він є запобіжником і своїм сектором замикає спусковий гачок (блокує рух затворної рами назад), а також запобігає потраплянню пилу й бруду до ствольної коробки.
У середньому положенні перевідник звільняє спусковий гачок, але своїм сектором блокує шептало одиночного вогню, чим забезпечує ведення автоматичного вогню.
У нижньому положенні сектор перевідника повністю звільняє шептало одиночного вогню, чим забезпечує ведення вогню одиночними пострілами.
Стрілецький механічний неавтоматичний відкритий секторний приціл, що встановлений на АК74 (РКК74), має 10 секторів і дозволяє вести прицільний вогонь до 1000 м.

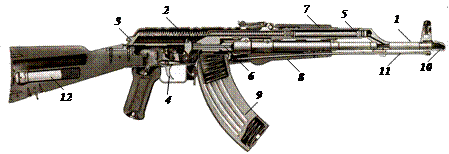

Рис. 4.5. Положення основних частин і механізмів АК при спущеному курку:
1 – ствол зі ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;
2 – кришка ствольної коробки; 3 – зворотний механізм; 4 – частини ударно-спускового механізму; 5 – затворна рама з газовим поршнем; 6 – затвор; 7 – газова трубка зі ствольною накладкою; 8 – цівка; 9 – магазин; 10 – дуловий гальмо-компенсатор,
а також приладдя: 11 – шомпол; 12 – пенал
Однією з основних переваг АК, що дозволила добитися легендарної надійності зброї, є оптимальне співвідношення маси і розмірів рухомих частин механізму (рис. 4.5). У порівнянні з деякими зразками бойової малокаліберної зброї іноземного виробництва АК74 має явні переваги. Наприклад, він набагато легший і далекобійніший, ніж англійська, австрійська, ізраїльська, французька та деяка інша зброя.
