Окружной к.п.д. реактивной ступени



В целях удешевления изготовления реактивных турбин стремятся применять на большинстве ступеней для рабочих и направляющих венцов лопатки одинакового профиля.

Ступени, у которых направляющие и рабочие лопатки имеют одинаковый профиль, называют одинаковыми. Ступени с разными профилями рабочих и направляющих лопаток называются двухпрофильными. Они обычно применяются в последних ступенях.

Основным условием одинаковости профилей направляющих и рабочих лопаток является равенство входных и выходных углов

и





Те ступени, которые обладают равенством входных и выходных углов у направляющих и рабочих лопаток называются изогональными.

В этом случае, при расположении изогональной ступени на коническом барабане окружные скорости выходных кромок направляющей и рабочей лопаток будет неравны.

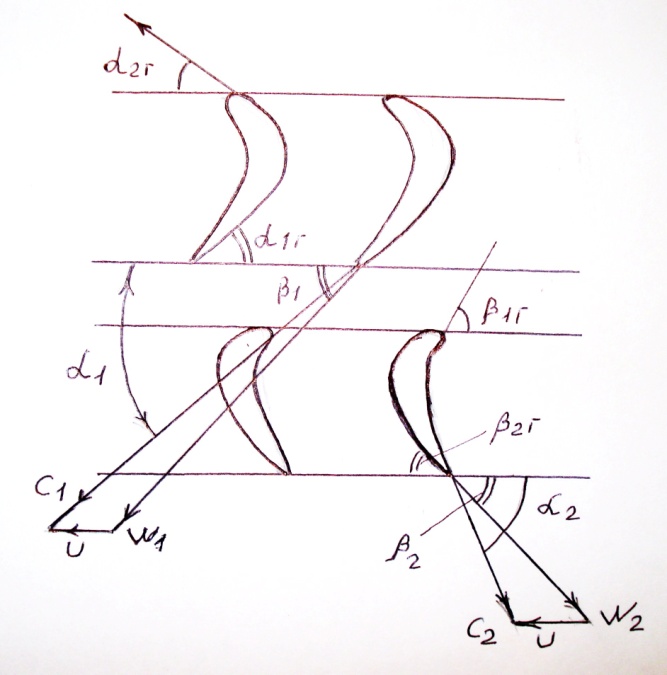

Совмещенные треугольники скоростей для этого случая имеет вид





В частном случае изогональная ступень может располагаться на цилиндрическом роторе, т.е.

u2 = u1

Такая ступень называется конгруэнтной.

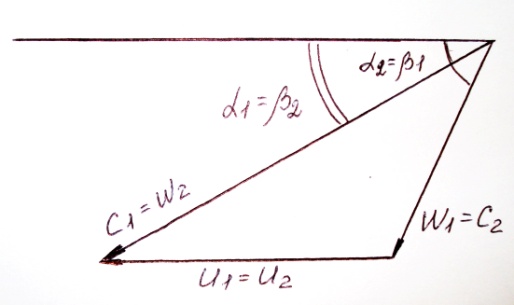

Треугольник скоростей для конгруэнтной ступени будет иметь следующий вид





Если полученные уравнения

записать для конгруэнтной ступени, т.е. положить ρ = 0,5; α1 = β2; W2 = С1, то оно примет вид

Тогда максимальное значение ηu достигнет при

откуда

или

Это выражение было получено нами ранее. Кривая изменения ηu в зависимости от u/С1 для частного случая: α1 = 20°; φ = ψ = 0,93; ρ = 0,5 представлена на рисунке





У реактивных турбин высокие значения ηu сохраняются в широком диапазоне изменения u/С1.

Окружной к.п.д. ступени, имеющий любую степень реактивности можно определять по формуле

где под С0 понимается полный теоретических теплоперепад, срабатываемый в соплах, т.е.

С0 = С1t
