Геометрические характеристики решеток профилей

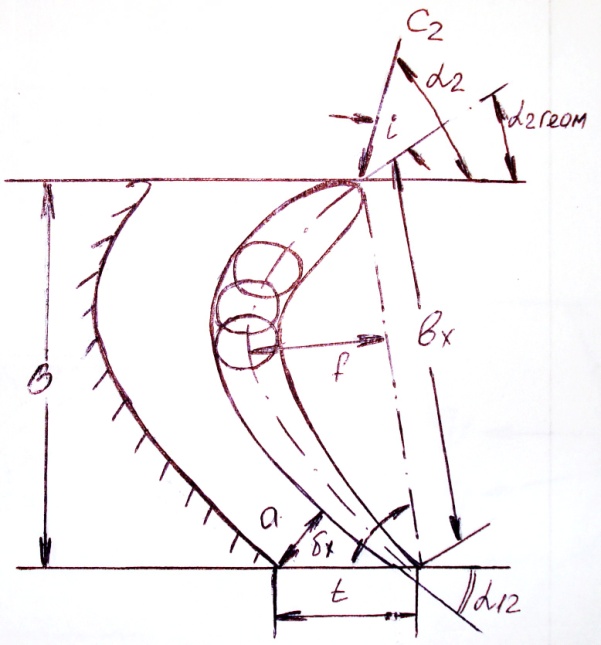

Основными параметрами определяющими форму каналов турбинной решетки являются:
- средний диаметр решетки, d
- высота лопаток, ls
- ширина решетки, В
- шаг лопаток, t
- ширина минимального сечения канала, а
Кроме того, качество профилей, образующих решетку и качество всей решетки в целом зависят от хорды профилиля вх, от угла атаки i, от вогнутости профиля f. Под вогнутостью профиля понимают стрелу прогиба средней линии профиля, представляющее собой геометрическое место центров окружностей, вписанных в профиль.
Большое значение имеет угол установки профиля δх. От его величины зависит форма канала, ширина решетки и работа решетки. Очень часто в заводской практике положение профиля задают геометрическими углами α2геом и α1геом для сопловой решетки и β2геом и β1геом для рабочих лопаток. Шаг и высоту лопаток обычно выражают в относительных величинах:
относительный шаг
относительная высота
Турбинные решетки следует проектировать таким образом, чтобы потери энергии, характеризуемые в сопловой решетке коэффициентом
и в решетке рабочих лопаток коэффициентом
были минимальными.
