Силовой анализ первичного механизма

Силовой анализ первичного механизма выполняется для каждого положения входного звена в диапазоне при помощи программы ТММ40. Итогом силового анализа является построение диаграммы уравновешивающего момента , а также воздействия механизма на стойку , .

Программа самостоятельно берет данные из файла pervic, запрашивает данные о массе и моменте инерции первого звена и выполняет расчет. Результаты расчета программой заносятся в файлы pervmex и moment.

В файле pervmex приведены: , , , а также мощность, потребляемая механизмом .

Диаграмма уравновешивающего момента должна быть приведена
в табл. 3.7 и на чертеже.

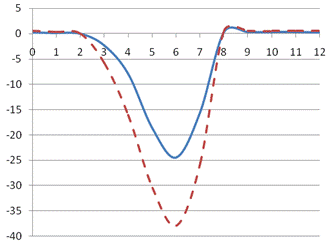

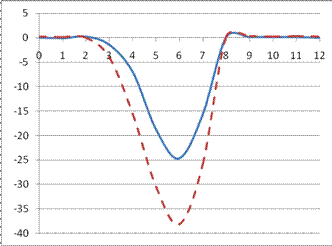

Для точки А	Для точки В

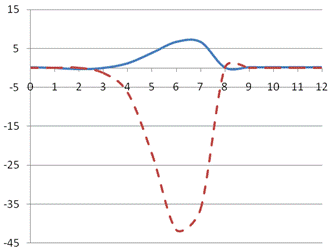

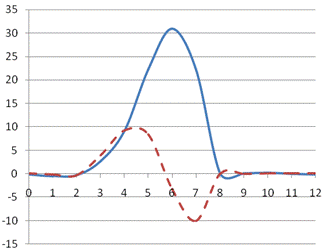

Для точки С	Для точки D

Для точки О₁

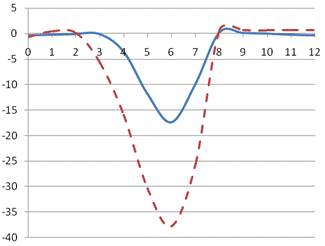

	Рис. 3.7. Пример графиков реакций в кинематических парах: ^,^кН; ^{, кН}
