Силовой анализ механизма

Для выполнения силового анализа звена должна быть применена одна из программ ТММ301 - ТММ325 в соответствии с заданием.

Предварительно должна быть построена диаграмма полезной нагрузки . Способ построения диаграммы полезной нагрузки показан на рис. 3.6.

На оси ползуна отмечается условный ноль хода ползуна. В сторону рабочего хода в порядке возрастания номеров положений ползуна измеряется перемещение ползуна и откладывается на диаграмме для соответствующего номера. Далее строится график , на котором отмечаются экстремумы, соответствующие моментам останова ползуна и определяющие величину хода ползуна H. В левую часть диаграммы от точек экстремумов проводим горизонтальные линии, строим ось силы полезного сопротивления в удобном масштабе и встраиваем заданную форму графика силы полезного сопротивления .

Диаграмма полезной нагрузки должна быть приведена на чертеже.

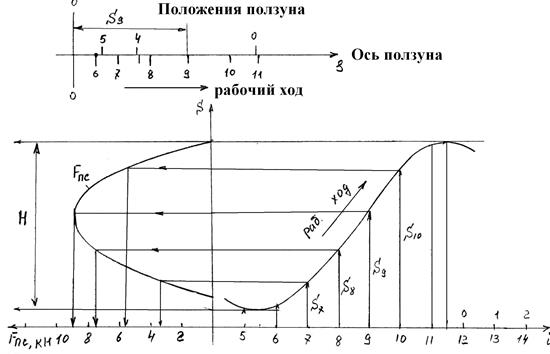

Рис. 3.6. Построение диаграммы полезной нагрузки

Положение точек останова ползуна следует уточнить, рассчитав по формуле проекцию скорости ползуна на его ось. В точках останова она должна менять свой знак.

Для каждого положения механизма необходимо снять, как это показано на рис. 3.6, и занести в табл. 3.4 величину силы полезного сопротивления. Для положений ползуна, соответствующих холостому ходу . Сила положительна, если её направление совпадает с направлением оси ползуна , и отрицательна, если они направлены в противоположные стороны.

С помощью программы ТММ05 по данным табл. 3.4 необходимо создать файл полезной нагрузки (zvsps). Программа запрашивает номер звена, к которому присоединен ползун. Последовательно для каждого положения величина силы .

Таблица 3.4
