Использование объектных привязок

Объектная привязка позволяет строить новые точки на чертеже, привязываясь к характерным точкам существующих объектов или относительно них. Функция объектной привязки содержит набор инструментов, позволяющих выполнять точные геометрические построения.

В процессе работы режим Привязка можно включать или отключать по мере необходимости, используя кнопку или клавишу F3.

Для работы с объектными привязками существует соответствующая панель инструментов (рис. 62).

Рис. 62. Панель инструментов Объектная привязка

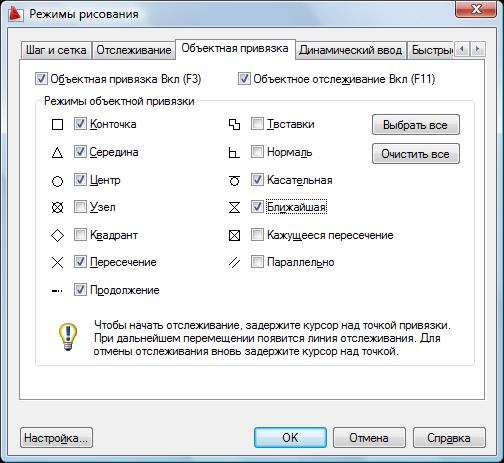

Для настройки объектной привязки можно воспользоваться кнопкой , которая вызывает диалоговое окно Режимы рисования (рис. 63). Данное диалоговое окно можно вызвать из Обозревателя меню 4 Сервис 4 Режимы рисования или из контекстного меню кнопки Объектная привязка командой Настроить.

&Установите привязки как показано на рис. 63.

Рис. 63. Настройка объектной привязки

Используя объектную привязку, нарисуем перпендикуляр к отрезку
(рис. 64). Для этого:

· выберите инструмент Отрезок;

· на панели инструментов Объектная привязка нажмите на кнопку Нормаль ;

· наведите курсор на отрезок и щелкните по нему левой кнопкой мыши;

· для построения второй точки перпендикуляра передвиньте курсор в нужное место.

Рис. 64. Пример построения перпендикуляра к отрезку

Для соединения двух отрезков (рис. 65) третьим можно использовать объектную привязку к конечной точке.

Рис. 65. Два произвольных отрезка

Для этого:

· выберите инструмент Отрезок;

· наведите курсор на конец первого отрезка, после того, как он примет вид квадрата, щелкните левой кнопкой мыши;

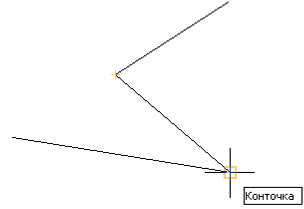

· наведите курсор на конец второго отрезка и постройте требуемый отрезок (рис. 66).

Рис. 66. Построение отрезка, соединяющего концы двух других отрезков

&Нарисуйте концентрические окружности (рис. 67)

Рис. 67. Концентрические окружности

&Постройте медианы для произвольного треугольника (рис. 68).

Рис. 68. Построение медиан треугольника

Рассмотрим пример построения касательной к окружности (рис. 69):

· выберите инструмент Отрезок;

· на панели инструментов Объектная привязка нажмите кнопку Касательная ;

· наведите курсор на окружность и щелкните по ней левой кнопкой мыши;

· отведите курсор в любое место и щелкните левой кнопкой мыши.

Рис. 69. Построение касательной к окружности

&Постройте касательные к двум окружностям (рис. 70).

Рис. 70. Построение касательных к двум окружностям

Рассмотрим пример построения отрезка параллельного данному отрезку:

· выберите инструмент Отрезок;

· укажите первую точку отрезка;

· на панели инструментов Объектная привязка нажмите кнопку ;

· наведите курсор на отрезок, параллельно которому необходимо построить новый отрезок. Курсор должен принять вид двух параллельных линий;

· отведите курсор в сторону таким образом, чтобы у нового отрезка появились пунктирные продолжения в обе стороны, а рядом с курсором появилось слово «Параллельно» (рис. 71);

· отложите необходимую длину отрезка.

Рис. 71. Построение параллельных отрезков

&С помощью объектной привязки постройте точку пересечения двух отрезков (рис. 72).

Рис. 72. Построение точки пересечения двух отрезков
