Полярное и объектное отслеживание

Полярное отслеживание – это процесс отслеживания направления под заданным углом от текущей точки привязки. Отсчет полярного угла начинается против часовой стрелки от горизонтальной оси, направленной вправо.

При нахождении графического курсора в точке привязки, через некоторое время появляется маленький желтый крестик, отмечающий начало процесса полярного отслеживания.

Включение и выключение режима полярного отслеживания производится нажатием на кнопку в строке состояния или функциональную клавишу F 10. Настроить полярные углы отслеживания можно с помощью диалогового окна Режимы рисования на вкладке Отслеживание (рис. 73).

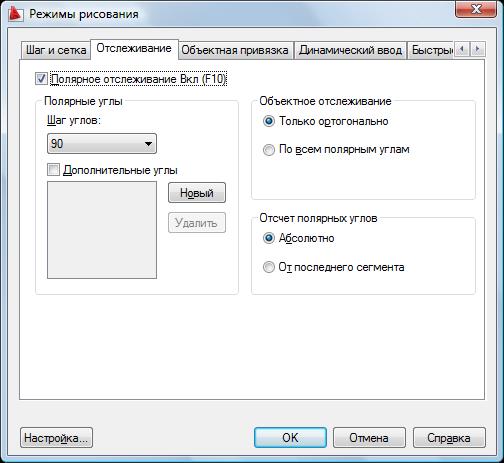

Рис. 73. Настройка углов полярного отслеживания

Здесь можно изменять шаг угла, а также устанавливать дополнительные углы для полярного отслеживания.

&С помощью полярного отслеживания постройте два отрезка под углом 45⁰ (рис. 74).

Рис. 74. Применение полярного отслеживания

Объектное отслеживание – это метод являющийся комбинацией объектных привязок и полярных отслеживаний.

Включение и выключение режима производится нажатием на кнопку или функциональную клавишу F 11.

Объектное отслеживание облегчает выбор точек лежащих на линиях отслеживания, проходящих через характерные точки объектов. Захваченная точка помечается маркером в виде символа +. Одновременно может быть захвачено до семи точек рисунка. После захвата точек по мере передвижения курсора появляются вертикальные, горизонтальные или полярные линии отслеживания, проходящие через данные точки.

Рассмотрим пример построения точки пересечения двух отрезков, используя объектное отслеживание (рис. 75):

· включите режимы объектной привязки и объектного отслеживания;

· выберите инструмент Точка;

· наведите курсор на конечную точку (1) первого отрезка, после чего она примет вид +;

· аналогичным образом наведите курсор на конечную точку (2) второго отрезка, она тоже примет вид +;

· передвигайте курсор вдоль второй линии. После того как он примет вид крестика ×, и появится надпись Пересечение, можно поставить точку.

Рис. 75. Построение точки пересечения отрезков

&Используя объектную привязку, постройте серединный перпендикуляр к отрезку (рис. 76).

Рис. 76. Серединный перпендикуляр к отрезку

&Постройте точку пересечения серединных перпендикуляров двух отрезков (рис. 77).

Рис. 77. Построение точки пересечения серединных перпендикуляров
