Работа со слоями

Слои используются при создании сложных чертежей. Они позволяют группировать однотипные объекты. Например, все осевые линии можно разместить в одном слое, размеры в другом и т.д.

Послойная организация объектов позволяет:

· включать или отключать отображение объектов слоя на видовых экранах;

· разрешать, запрещать и настраивать вывод объектов на печать;

· назначать цвет одновременно всем объектам слоя;

· задавать тип и вес линий по умолчанию для всех объектов слоя;

· разрешать или запрещать редактирование объектов слоя.

При работе со слоями используется вкладка ленты Главная 4 Слои
(рис. 119) или панель инструментов Слои (рис. 120).

Рис. 119. Панель инструментов Слои вкладки ленты Главная

Рис. 120. Панель инструментов Слои

Кнопка и команда Формат 4 Слои вызывают диалоговое окно Диспетчер свойств слоев (рис. 121).

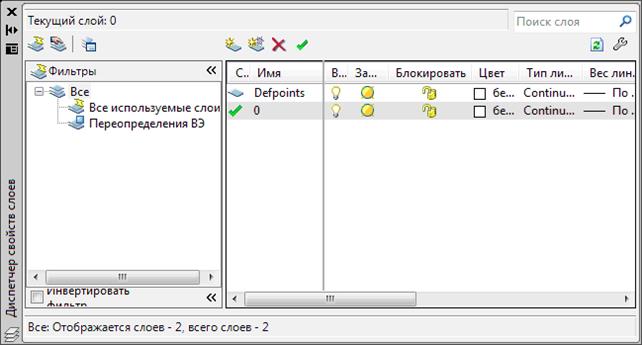

Рис. 121. Диспетчер свойств слоев

&Создайте три слоя со следующими параметрами:

· имя слоя – Основной, цвет – черный, вес линий – 0.30;

· имя слоя – Осевой, цвет – красный, тип линий – штрихпунктирная;

· имя слоя – Размеры, цвет – зеленый.

&Начертите направляющую, используя созданные слои (рис. 122).

Рис. 122. Направляющая
