Штевни и кронштейны гребных валов

Носовую и кормовую оконечность судна ограничивают соответственно форштевнем и ахтерштевнем.

Форштевень принимает на себя удары при столкновении с другими судами, о грунт, причал, лед. Форштевни бывают литыми, сварными, коваными из литых и кованых частей и, чаще всего, сваренными из гнутых стальных листов.

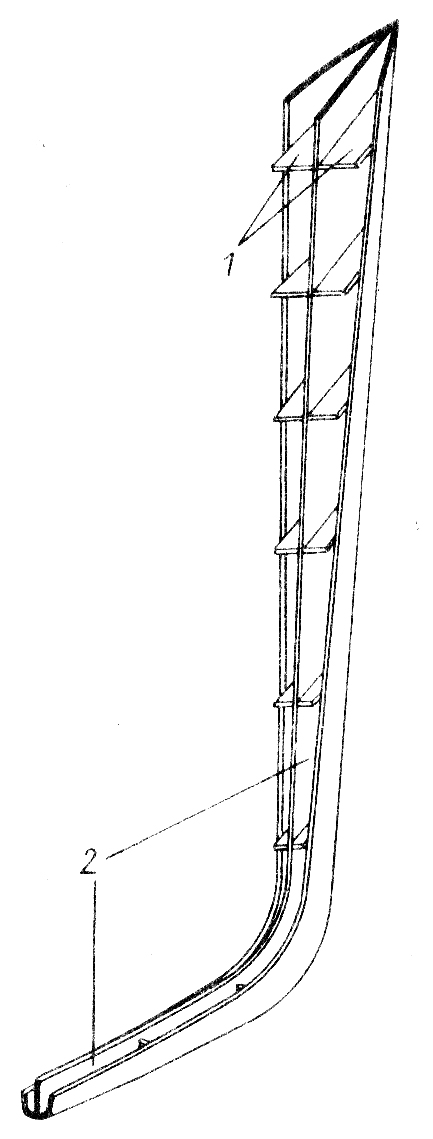

Форштевень

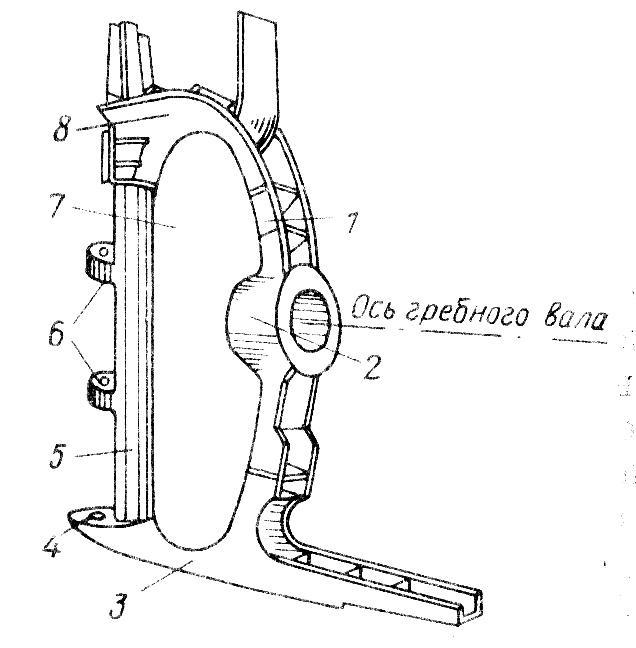

Ахтерштевень – мощная литая или сварная конструкция, которая завершает кормовую оконечность корпуса. На одновинтовых судах ахтерштевень служит одной из опор для дейдвудной трубы, которая проходит через отверстие в яблоке ахтерштевня, расположенной в передней его стойке, именуемой старнпостом. Ахтерштевень служит также опорой для руля, который вращается на штырях, соединенных с его вертикальной стойкой – рудерпостом. Старнпост и рудерпост соединены в верхней части аркой, а в нижней подошвой, замыкая таким образом окно ахтерштевня.

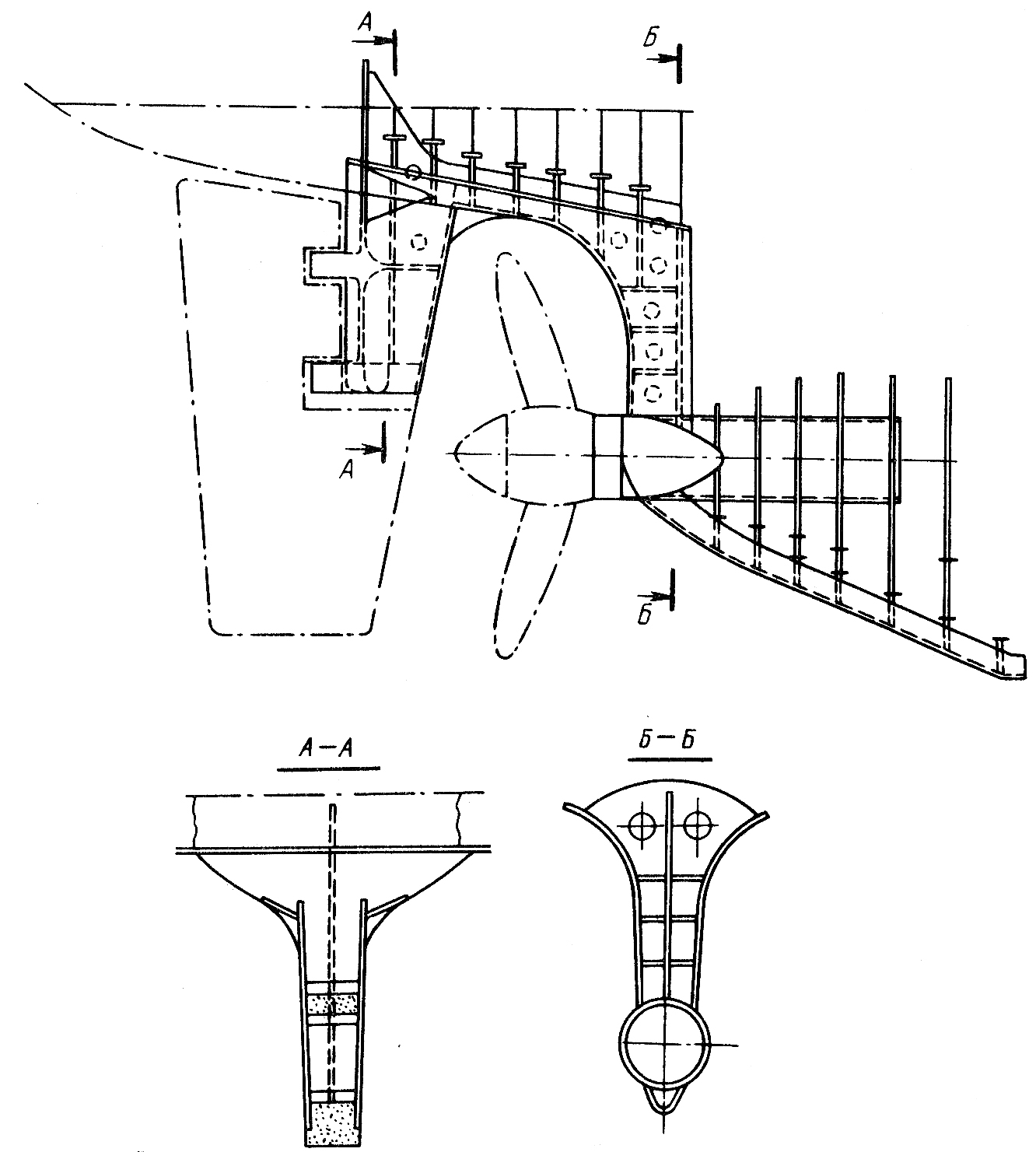

На судах с полубалансирным рулем рудерпост представляет собой кронштейн, не связанный внизу со старнпостом (корма открытого типа – отсутствует окно ахтерштевня, гребной винт вращается в незамкнутом пространстве).

Ахтерштевни бывают литыми, сварными из литых и кованых частей и сварными из листов.

Штевни: а – форштевень; б – ахтерштевень с рудерпостом; в – открытой кормы.

Кронштейны гребных валов опорные конструкции для бортовых гребных валов двух-, трех- и четырехвинтовых судов. Бывают литыми, реже сварными, однолапые и двулапые.
