ЯКІРНЕ ОБЛАДНАННЯ.
Якорное устройство предназначено для обеспечения надежной стоянки судна в море, на рейде, в других местах, удаленных от берега, путем крепления за грунт.
Используется также при швартовке к причалу, для погашения инерции в целях предотвращения столкновения, для снятия судна с мели своими силами путем заводки станового или вспомогательного якоря на глубину.

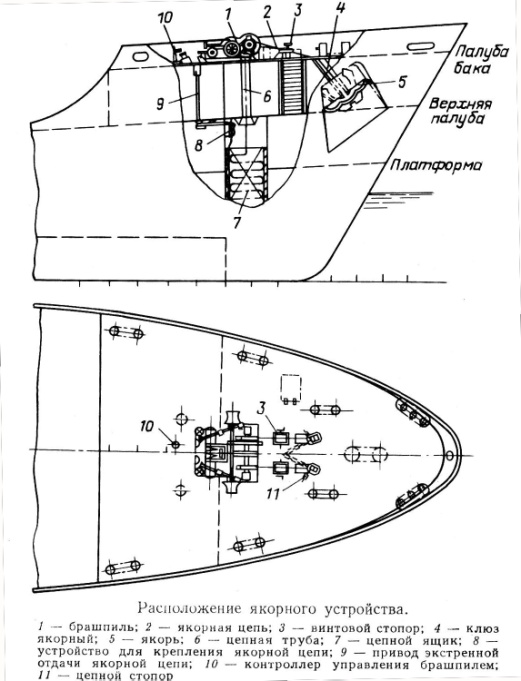

Основные составляющие:
- якоря;
- якорные цепи (канаты);
- якорные клюзы и цепные трубы;
- цепные ящики;
- якорные механизмы для отдачи и подъема якорей;
- стопоры.
Якоря: становые и вспомогательные
Количество и масса становых якорей для каждого судна регламентируется Правилами классификационного общества. К вспомогательным относятся: стоп-анкер (расположен в корме, имеет массу в три раза меньше станового якоря и служит для постановки судна лагом к ветру) и верп (легкий якорь, который можно завозить в сторону от судна на шлюпке, его масса равна половине массы стоп-анкера).
Типы якорей: а –адмиралтейский; б – якорь Холла; в – якорь Матросова.
1 – веретено; 2 – рог; 3 – лапа; 4 – якорная скоба; 5 – шток; 6 – чека; 7 – голова; 8 – валик; 9 – штыри
Основные типы якорей:
- адмиралтейский – двулапый штоковый, с неподвижными лапами; обладает большей держащей силой, чем бесштоковый (10-12 масс самого якоря), но наличие штока затрудняет их уборку и отдачу;
- Холла – двулапый бесштоковый с поворотными лапами, прост в изготовлении, легко убирается в клюзы, но имеет низкий коэффициент держащей силы (3-4 массы якоря); применяют на морских судах в качестве становых и стоп-анкеров;
- Грузона – двулапый бесштоковый с поворотными лапами;
- Матросова – двулапый с поворотными лапами и штоком в виде поперечных утолщений на лапах; имеет повышенную держащую силу; применяют на катерах и буксирах;
- кошка – многолапый бесштоковый; применяется на катерах и буксирах;
- ледовый якорь – однолапый бесштоковый, предназначен для удержания судна у ледового поля; применяют на судах ледового плавания.
Якорная цепь (рис. 12.2) служит для крепления якоря к корпусу судна, состоит из звеньев, образующих смычки длиной 25-27 м. Смычки между собой соединяются при помощи специальных разъемных звеньев и образуют якорную цепь длиной от 50 до 300 м.
В зависимости от расположения в якорной цепи различают якорную смычку (крепится к якорю), промежуточные и коренную смычки.
Крепят якорь к цепи при помощи скобы; чтобы предупредить скручивание, включают поворотные звенья – вертлюги. Скобой жвака-галса якорная цепь крепится к обуху, жестко связанному с корпусными конструкциями. Жвака-галсовая смычка короткая (2-3 звена), для экстренной отдачи якорной цепи имеет специальное устройство с откидным гаком – глаголь-гаком.
Характеристика якорной цепи – ее калибр – диаметр поперечного сечения прутка звена. Звенья калибром более 15 мм должны иметь распорки – контрфорсы.
В походном положении якорная цепь хранится в цепном ящике с деревянной обшивкой. Для обеспечения самоукладки якорной цепи цепные ящики имеют обычно круглое сечение диаметром около 30-35 калибров якорной цепи.
Для подъема якорной цепи используют лебедки: брашпили – с горизонтальной осью барабана; шпили – с вертикальной осью барабана. На оси звездочек брашпиля, по ее концам, обычно устанавливают турачки – барабаны для наматывания швартовных тросов при швартовке, которые могут работать при неподвижной звездочке и наоборот. Отдача якоря происходит за счет собственной массы, поэтому во избежание чрезмерного разгона якорная цепь притормаживается при помощи ленточного тормоза на брашпиле и колодочного тормоза на шпиле. Брашпили и шпили имеют электрический, электрогидравлический или паровой привод. Небольшие шпили могут иметь ручной привод.

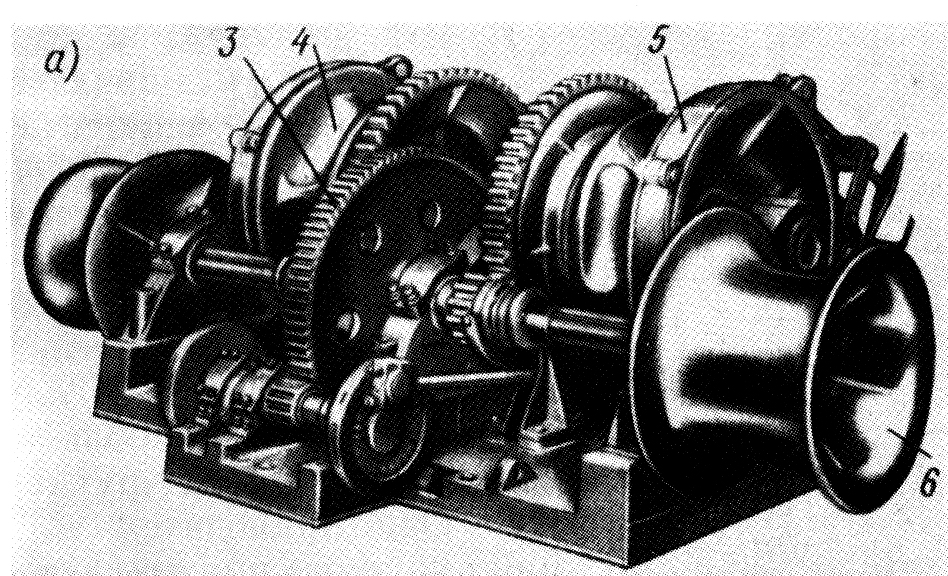

Якорные лебедки: а – брашпиль (внешний вид); б – брашпиль (схема); в – шпиль.
Якорные клюзы – палубные и бортовые – служат для направления якорной при отдаче или уборке якоря. Различают обычные, открытые и с нишей. Обычные клюзы устанавливают на большинстве транспортных, промысловых и вспомогательных судов, изготавливают литыми или сварными. Открытые применяют на низкобортных судах. Клюзы с нишей позволяют убирать якорь заподлицо с обшивкой борта.
Крепление якорей по-походному осуществляется при помощи якорных стопоров:
- винтовой – заклинивает цепь между двумя колодками;
- стопор с закладным палом;
- цепной – состоит из отрезка цепи малого калибра с талрепом и глаголь-гаком.
