РУЛЬОВЕ ОБЛАДНАННЯ.
Рулевое устройство предназначено для управления направлением движением судна. В его состав входит руль, рулевой привод, рулевая машина и привод управления рулевой машиной. Принцип работы: как только рулевой начинает вращать штурвал с помощью телемотора включается рулевая машина, от нее движение передается через рулевой привод на руль. Перекладка руля продолжается до тех пор, пока вращается штурвал. При остановке штурвала телемотор выключает рулевую машину, и руль останавливается или возвращается в среднее положение. Для контроля положения руля служит специальный прибор аксиометр, установленный перед штурвалом и связанный электрической системой с баллером.
Руль состоит из пера и баллера. Перо – это плоский или, чаще, двухслойный обтекаемый щит с внутренними подкрепляющими ребрами. Основа руля – рудерпис – массивный вертикальный стержень, который отливают или отковывают (иногда делают его сварным) вместе с петлями для навешивания пера руля на рудерпост. Баллер – поворотный вал, при помощи которого поворачивают перо руля. Баллер жестко соединен с пером руля и проходит через гельмпортовую трубу, обеспечивающую непроницаемость корпуса в румпельное отделение, где расположена рулевая машина. Баллер имеет не менее двух опор (подшипников) по высоте. Румпель – рычаг, жестко закрепленный на верхнем конце баллера – с его помощью осуществляется перекладка руля.
Классификация судовых рулей:
· по расположению пера руля относительно оси вращения
- небалансирные (обычные) – ось вращения близка к передней носовой кромке пера;
- балансирные рули – ось вращения проходит на удалении от носовой кромки; часть руля, расположенная перед осью баллера, называется балансирной;
- полубалансирные рули – балансирная часть имеется не по всей высоте руля.
Балансирные и полубалансирные рули характеризуются коэффициентом компенсации (отношение площади балансирной части ко всей площади пера руля). Для балансирных руле й он равен 0,15-0,25, для полубалансирных 0,15.
Рули различных типов: а – небалансирный (обычный); б – балансирный; в – полубалансирный; г – подвесной
1 – перо руля; 2 – противоледовый выступ (ледовый зуб); 3 – баллер; 4 – рудерпост; 5 – кронштейн
· по способу крепления пера руля к баллеру и корпусу судна
· по форме профиля поперечного сечения.
- плоские (применяют в основном на несамоходных судах);
- обтекаемые (профильные) – состоит из набора горизонтальных ребер (пластин) и вертикальных диафрагм, сваренных друг с другом и образующих каркас, который с обеих сторон покрыт приваренными к нему стальными листами.
Преимущества профилированных рулей: более высокое значение нормальной силы давления на руль; меньший момент необходим для поворота руля; обтекаемый руль за гребным винтом позволяет улучшить пропульсивные качества судна.

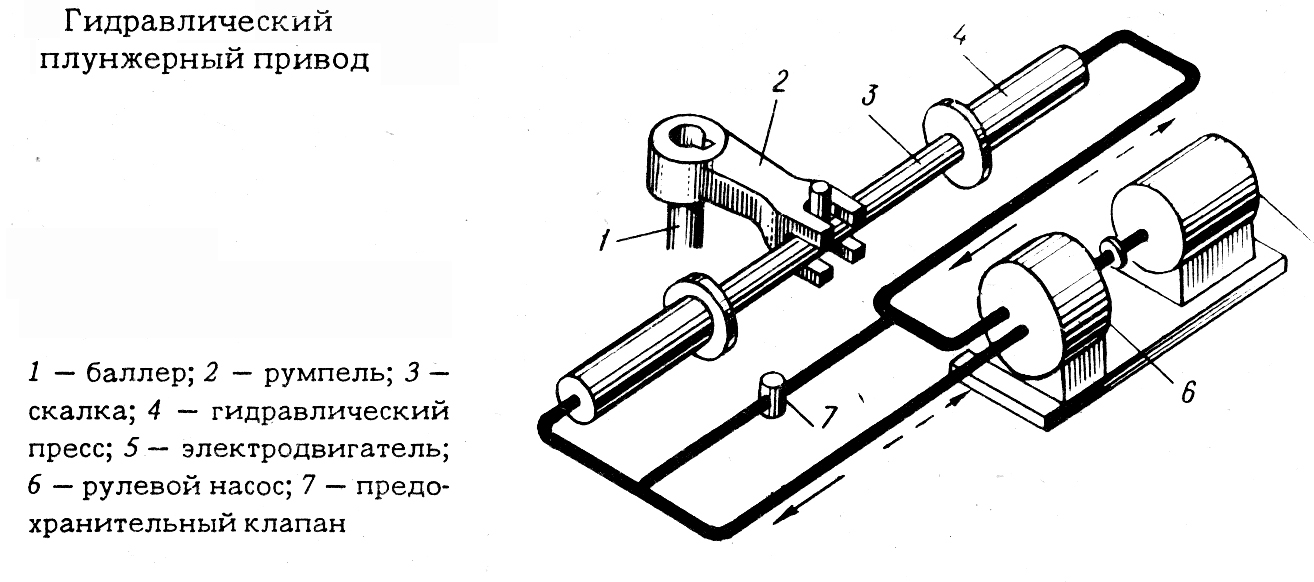

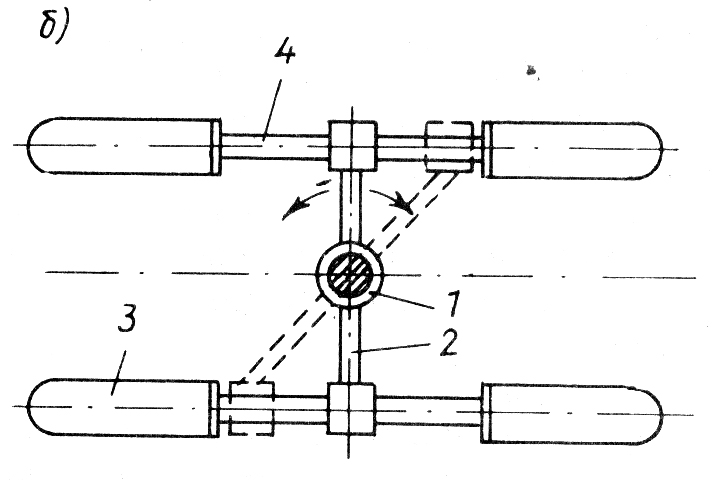

Привод руля связывает баллер руля с рулевой машиной и состоит из румпеля и соответствующей передачи к нему от рулевой машины. Наибольшее применение имеет гидравлический плунжирный привод. Для обеспечения бесперебойной работы каждое морское судно имеет два рулевых привода (главный и вспомогательный), действующих независимо друг от друга. Если они оба находятся в помещении, расположенном ниже ГВЛ полностью или частично, то предусматривается аварийный рулевой привод, расположенный выше палубы переборок.
Пост управления рулевой машиной также обычно дублируют, располагая запасной пост в румпельном отделении или рядом с ним.
Привод управления рулевой машиной состоит из телемоторной передачи, связующей пусковое устройство рулевой машины со штурвалом, расположенным в рулевой рубке.
