Класифікація варильного обладнання. Харчоварильні котли

Харчоварильні апарати призначені для виконання процесу ваніння при атмосферному і надлишковому тиску. До них відносять харчоварильні котли, кавоварки, сосисковарки, пароварильні шафи, пастакукери (для варіння макаронів, пельменів тощо).

Класифікується варильне обладнання залежно від таких факторів: технологічна рідина (бульйони, вода, молоко); температурний режим процесу (нижче за 100°С, при 100°С і вище за 100°С); енергоносій (газові, парові, електричні); теплоносій (пароводяна суміш, суха насичена пара, мінеральні масла); конструктивне оформлення(стаціонарне, перевертальне); спосіб нагрівання (прямий, непрямий), тиск у варильній посудині (атмосферний і надлишковий).

Харчоварильні котли призначені для варіння бульйонів, перших страв, гарнірів, каш. Використовують їх для обладнання їдалень і ресторанів, а також інших пунктів харчування з великою кількістю відвідувачів.

Котли, які використовують на підприємствах ресторанного господарства, мають однакову конструкцію і відрізняються лише теплогенеруючими пристроями, потужністю, габаритними розмірами і об'ємом варильної камери.

Конструктивно харчоварильні котли поділяються на стаціонарніі перевертальні, з прямим і непрямим способом нагрівання.

Рис. 7.3 Принципові схеми електричних котлів з прямим способом нагрівання а – з вмонтованим електронагрівачем закритого типу; б – з гнучким стрічковим електронагрівчем; в – з напиленим плівковим електронагрівчем; г – з відкритим ТЕНом; 1 – варильна ємність; 2 – кришка; 3 – теплова ізоляція; 4 – поворотний механізм; 5 – електронагрівач закритого типу; 6 – опорні тумби; 7 – гнучкий стрічковий електронагрівач; 8 – стінка варильної ємності; 9 – шар діелектрика; 10 - напилений плівковий шар; 11 – теплова ізоляція; 12 – сіткоподібна ємність для продукту; 13 - ТЕН

Стаціонарні котли (рис. 7.4, а; 7.5, а) є зварною конструкцією, основними вузлами якої є: варильна (робоча) камера, корпус (на якому монтуються основні елементи котла), кришка, теплоізоляція, пароводяна сорочка, парогенератор, постамент, вузол контрольно-вимірювальної арматури, захисний кожух, трубопровід.

Пряме нагрівання (рис. 7.3) відбувається у тих випадках, коли ТЕНами безпосередньо нагрівається робоча камера, при непрямому способі (рис. 7.4) – нагрівання камери відбувається через пароводяну сорочку, при цьому продукти можуть довше залишатися у нагрітому стані, не перегріваючись, що дозволяє скоротити витрати електроенергії за рахунок теплової енергії пароводяної сорочки.

Усі елементи котла виконані з нержавіючої сталі, теплоізоляційний матеріал – альфоль (м'яка алюмінієва фольга).

На підприємствах ресторанного господарства використовують котли харчоварильні електричні та з газовим нагріванням.

Котли харчоварильні електричні стаціонарні випускають об'ємом 80, 100, 150 дм³.

Стаціонарні котли кріпляться на окремому постаменті, або на загальному разом з іншим обладнанням.

У нижній частині котла розташований парогенератор, виготовлений з нержавіючої сталі, в якому розташований блок трубчастих електронагрівачів.

Рис. 7.4 Принципові схеми котлів з непрямим способом нагрівання а – стаціонарні; б – перекидні; 1 – варильна ємність; 2 – пароводяна сорочка; 3 – затискачі; 4 - клапан-турбінка; 5 – кришка; 6 – запобіжний клапан; 7 – манометр; 8 – воронка; 9 – поворотний механізм; 10 – станина; 11 – парогенератор; 12 – теплова ізоляція; 13 – кран для зливання рідини; 14 – захисна сітка; 15 – кран для зливання рідини і випускання повітря

Варильна посудина приварюється до корпусу, має відкидну кришку, урівноважену противагою, що робить більш зручним підіймання кришки й утримування її в необхідному положенні. Щільне прилягання кришки до котла досягається за допомогою прокладки з термостійкої харчової резини і накидних гвинтів у тому випадку, якщо котел герметичний. Між варильною посудиною і корпусом розташована пароводяна сорочка. У просторі між корпусом і зовнішнім кожухом прокладається теплоізоляція. Трубопроводи вмонтовані під кожухом. Котел обладнаний контрольно-вимірювальними приладами і арматурою: електроконтактним манометром, подвійним запобіжним клапаном, наливною воронкою з краном, краном рівня і клапаном-турбінкою (якщо котел герметичний).

Котли харчоварильні секційно-модульні випускають об'ємом 40, 60, 80, 100 дм³. Відрізняються від стаціонарних котлів відсутністю стаціонарного постаменту і уніфікованими розмірами. Вони мають однакові висоту і ширину (глибину) з іншим модульованим тепловим устаткуванням, з яким монтуються в одну теплову лінію.

Перекидні котливипускаються об'ємом 40, 60 дм³. Від стаціонарних конструктивно вони відрізняються парогенератором, який у цих апаратах є нижньою частиною пароводяної сорочки. Дно зовнішнього корпусу котла знімне, на ньому розташовані ТЕНи. До зовнішнього корпусу дно кріпиться за допомогою фланця з паронітовою прокладкою.

Котел встановлюється на станині, що має форму виделки, за допомогою цапф, які разом із черв'ячним механізмом забезпечують перевертання котла, або у загальну теплову лінію, прилади якої встановлюються на інсталяційну ногу. Механізм перевертання утримує котел у будь-якому положенні до 110°.

Контрольно-вимірювальна арматура розміщена на правій стійці станини і з'єднується з пароводяною сорочкою за допомогою трубки, що проходить через цапфу. Кришка в таких котлах знімна. Вода у варильну камеру заливається через поворотний водорозбірний пристрій, який розташований ліворуч на станині.

Рис. 7.5 Електричні харчоварильні котли з непрямим обігрівом і циліндричною формою варильної ємності а–стаціонарний; б - перекидний

Харчоварильні котли оснащені контрольно-вимірювальною і запобіжною арматурою, оскільки перекидні (перевертальні) працюють в умовах підвищеного тиску в сорочці (до 150 кПа), а стаціонарні – з підвищеним надлишковим тиском у варильній посудині (до 2,5 кПа).

На котлах встановлюють: електроконтактний манометр, клапан-турбінку, подвійний запобіжний клапан, наливну лійку, кран рівня.

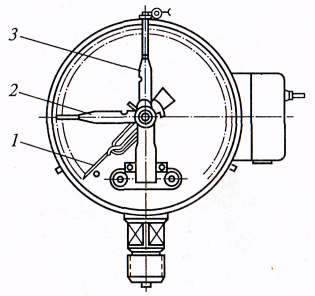

Рис. 7.6 Електроконтактний манометр 1,3 – нерухомі стрілки для встановлення нижньої та верхньої межі тиску; 2 – рухома вказівна стрілка

Електроконтактний манометр (рис. 7.6)призначений для автоматичної підтримки рівня тиску в сорочці котла, а також керування режимом. Він складається з корпусу, шкали і трьох стрілок. Рухома (манометрична) стрілка вказує на величину тиску в контрольованому середовищі, дві нерухомі встановлюють на позначках мінімального і максимального тиску в сорочці. Під час роботи манометрична стрілка пересувається, і коли вона стикається із стрілкою максимального чи мінімального тиску, замикається електричний ланцюг, який вимикає і вмикає нагрівальні елементи чи подачу газу до пальників.

Клапан-турбінку встановлюють на герметично закритих кришках стаціонарних котлів. Він призначений для запобігання підвищенню тиску пари у варильній посудині понад 2,5 кПа.

Подвійний запобіжний клапанвстановлюють на паровій сорочці для запобігання підвищенню тиску понад допустимий рівень (150 кПа) і виникненню вакууму. Складається він з двох клапанів – парового і вакуумного. Паровий клапан розташований у верхній частині корпусу і притискається вантажем до сідла. Якщо тиск в паровій сорочці підвищується понад допустимий рівень, клапан відривається від сідла і пара виходить в атмосферу. Вакуумний клапан розташований у нижній частині корпусу, він вільно лежить на сідлі і відкривається у разі виникнення в сорочці вакууму. Вакуум утворюється у процесі остигання котла після вимкнення теплогенеруючих пристроїв внаслідок конденсації пари.

Наливна лійка призначена для заповнення парогенератора водою і відведення повітря з пароводяної сорочки. Вона складається із запірного клапана, фільтрувальної сітки і кришки. Під час роботи котла воронка повинна бути закрита.

Кран рівнявстановлений на парогенераторі на лінії гранично допустимого рівня води і слугує для контролю за кількістю води.

Запитання для самоперевірки

1. Що таке поверхневий спосіб нагрівання харчових продуктів?

2. Охарактеризуйте метод об'ємного прогрівання харчових продуктів.

3. Який недолік надвисокочастотного нагрівання продуктів?

4. Яке випромінювання використовують для досягнення на поверхні кулінарних виробів скоринки та кольору?

5. Для яких продуктів застосовують електроконтактне нагрівання?

6. Наведіть класифікацію теплових апаратів?

7. Яке призначення мають корпус, теплоізоляція та кожух теплових апаратів?

8. У чому полягають принципові відмінності котлів різних типів?

9. Які апарати використовують для підтримання готової продукції у гарячому стані?

10. Яка контрольно-вимірювальна апаратура встановлюється в харчоварильних котлах?
