Изоляция полов и перекрытий

Система изоляции полов и перекрытий зависит от расположения конструкции, действующих на нее нагрузок и особых требований к этой конструкции.

Полом или перекрытием называется горизонтальная ограждающая строительная конструкция здания, разделяющая его внутреннее пространство по высоте на этажи и воспринимающая динамические и статические нагрузки от конструкций, на которой осуществляется жизнедеятельность людей или протекают производственные процессы. От состояния пола в значительной степени зависит здоровье людей и качество производимой продукции.

Конструкция пола зависит от назначения и характера помещения, где он устраивается. Полы представляют собой многослойную конструкцию.

В конструкции пола – в зависимости от его назначения и вида – могут присутствовать следующие основные слои: гидроизоляция, теплоизоляция, звукоизоляция, стяжка и, наконец, финишное покрытие.

Перекрытия современных гражданских зданий могут быть разделены по местоположению, конструктивным признакам, типам и размерам, материалу изделий, теплотехническим и звукоизоляционным характеристикам и прочее.

По месторасположению перекрытия подразделяются на чердачные, междуэтажные, над подвалами и проездами. Междуэтажные перекрытия обеспечивают необходимую звукоизоляцию смежных по вертикали помещений. Чердачные перекрытия, перекрытия над проездами, подвалами и подпольями, полы по грунту должны отвечать требованиям теплоусвоения поверхности пола и нормируемым значениям теплопередачи.

Таблица 1

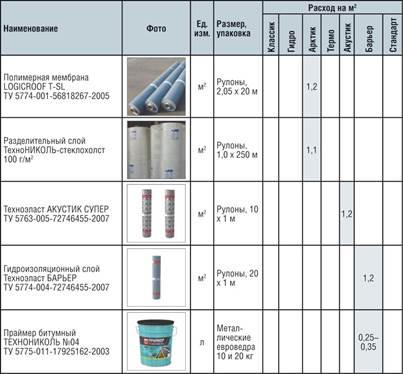

Материалы СТРОИТЕЛЬНЫХ СИСТЕМ ТехноНИКОЛЬ

Окончание табл. 1

*(1) Альтернативные материалы: битумно-полимерный наплавляемый материал Техноэласт АЛЬФА.
*(2) Альтернативные материалы: праймер битумно-полимерный №03,
праймер битумный эмульсионный №04.
*(3) В случае устройства нагружаемых полов с нагрузкой, оказываемой на экструзионный пенополистрол свыше 250 кПа, следует использовать экструзионный пенополистирол ТЕХНОНИКОЛЬ 45–500.
*(4) Возможно изготовление плит других размеров по согласованию с потребителем.

К конструкции пола, наряду со звукоизоляционными и прочностными, предъявляются жесткие требования по сопротивлению теплопередаче. В ряде случаев следует учитывать воздействие сточных вод и других жидкостей, а также проникновение грунтовых вод в конструкцию пола. Устройство надежных систем изоляции полов позволяет создать оптимальные условия нахождения в помещении людей и оборудования, а также увеличивает долговечность всей конструкции. Материалы для изоляции полов по грунту с различными условиями эксплуатации представлены в табл. 1

ТН-ПОЛ Классик

Система изоляции пола по грунту ТН-ПОЛ Классик, включающая бетонное основание, выполненное по профилированной мембране PLANTER standard, применяется при новом строительстве полов по грунту промышленных зданий и сооружений, а также мелкозаглубленных фундаментов. Часто при строительстве и проектировании зданий проектировщики сталкиваются с таким понятием, как бетонная подготовка или «подбетонка», которая служит для обеспечения удобства выполнения бетонных работ и при расчетах бетонного основания не учитывается. Она выполняется из низкомарочного бетона (В7,5) с целью получения ровной поверхности, по которой будут проводиться последующие бетонные и гидроизоляционные работы. При возведении зданий с низким уровнем грунтовых вод применяется только противокапиллярная горизонтальная гидроизоляция плиты.

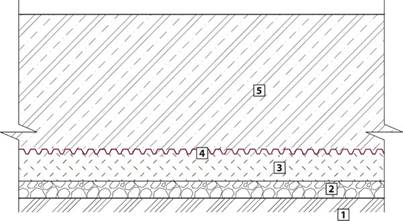

Рис. 1. ТН-ПОЛ Классик: 1 – грунт; 2 – щебень; 3 – песок; 4 – профилированная мембрана PLANTER standard; 5 – железобетонная плита

В таком случае можно избежать применения бетонной подготовки, используя профилированную мембрану PLANTER standard. Профилированная мембрана PLANTER standard создает оптимальные условия для твердения бетона, так как необходимое бетону «цементное молоко» не уходит в грунт. Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее арматурный каркас и бетонировать, а также предотвращает смещения в процессе производства работ.

Система изоляции пола по грунту с применением профилированной мембраны PLANTER standard получила положительный отзыв в ЦНИИПромзданий.

Рис. 2. Компоненты системы ТН-ПОЛ Классик: 1 – грунт; 2 – щебень; 3 – песок; 4 – профилированная мембрана PLANTER standard; 5 – железобетонная плита

Бетонное основание должно быть рассчитано на соответствие эксплуатационным нагрузкам. Влияние мембраны при этом не учитывается. В случае отсутствия сварочных работ при изготовлении арматурного каркаса защита мембраны стяжкой не требуется.

Рулоны мембраны PLANTER standard должны быть скреплены между собой самоклеящейся лентой Техноэласт БАРЬЕР мини.

Место сопряжения поверхностей, например при подходе к колонне (рис.3), следует проклеивать самоклеящимся битумно-полимерным материалом Техноэласт БАРЬЕР.

Рис. 3. Технические решения: А – переход с вертикальной на горизонтальную поверхность; Б – деформационный шов; 1 – грунт; 2 – щебень; 3 – песок; 4 – профилированная мембрана PLANTER standard; 5 – железобетонная плита; 6 – ПВХ гидрошпонка; 7 – гидроизоляция Техноэласт БАРЬЕР; 8 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 9 – герметик ТехноНИКОЛЬ

Для обеспечения герметичности деформационного шва следует укладывать центральные ПВХ гидрошпонки.

ТН-ПОЛ Гидро

Система ТН-ПОЛ Гидро рекомендована к применению в случае строительства торговых центров, промышленных объектов с устройством полов по грунту, расположенных в зоне с высоким уровнем грунтовых вод. В случае высокого уровня грунтовых вод применяют усиленную гидроизоляционную систему.

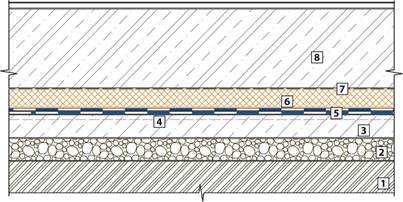

Рис. 4. ТН-ПОЛ Гидро: 1 – грунт; 2 – щебень; 3 – песок; 4 – бетонная подготовка; 5 – праймер битумный ТЕХНОНИКОЛЬ №01; 6 – гидроизоляция Техноэласт ЭПП, 2 слоя; 7 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 8 – пароизоляционная пленка ТехноНИКОЛЬ; 9 – армированная плита пола

В качестве гидроизоляционного слоя используется рулонный битумно-полимерный материал Техноэласт ЭПП, уложенный в 2 слоя, который отличается высокими физико-механическими характеристиками и надежностью. Гидроизоляционные слои наплавляются по предварительно огрунтованному основанию путем нанесения праймера ТЕХНОНИКОЛЬ. Наплавление слоев Техноэласт ЭПП осуществляется с нахлестом смежных слоев, тем самым увеличивая надежность системы. Однако в случае строительства в зоне низкого уровня грунтовых вод следует использовать битумно-полимерный материал ТЕХНОЭЛАСТМОСТ Б, уложенный в 1 слой. В случае необходимости устройства газоизоляции пола здания от радона следует применять в качестве второго слоя битумно-полимерный материал Техноэласт АЛЬФА. Перед укладкой гидроизоляционного слоя следует выполнить грунтовку поверхности при помощи праймера битумного ТЕХНОНИКОЛЬ №01. В качестве битумной подготовки возможно применять и другие виды праймеров ТЕХНОНИКОЛЬ, например, Праймер битумный эмульсионный №04 или праймер битумно-полимерный №03. Выбор праймера производится согласно рекомендациям ТехноНИКОЛЬ.

Рис. 5. Компоненты системы ТН-ПОЛ Гидро: 1 – грунт; 2 – щебень; 3 – бетонная подготовка; 4 – праймер битумный ТЕХНОНИКОЛЬ №01; 5 – гидроизоляция Техноэласт ЭПП, 2 слоя; 6 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 7 – пароизоляционная пленка ТехноНИКОЛЬ; 8 – железобетонная плита пола

Применение экструзионного пенополистирола ТЕХНОНИКОЛЬ 30-250 СТАНДАРТ в конструкции полов по грунту предусматривается для обеспечения нормируемой температуры поверхности пола, а также в зонах примыкания пола к наружным стенам, для предотвращения промерзания конструкции.

Рис. 6. Устройство деформационного шва: 1 – грунт; 2 – щебень 3 – бетонная подготовка; 4 – праймер битумный ТЕХНОНИКОЛЬ №01; 5 – гидроизоляция Техноэласт ЭПП, 2 слоя; 6 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 7 – пароизоляционная пленка ТехноНИКОЛЬ; 8 – железобетонная плита пола

В нагружаемых полах автосалонов, складских комплексов в качестве теплоизоляционного слоя применяется ТЕХНОНИКОЛЬ XPS 45-500, который способен выдерживать значительные нагрузки без потери своих теплотехнических свойств. В случае применения системы в нагружаемых конструкциях следует выполнять расчет несущей способности системы.

Рис. 7. Укладка двухслойного гидроизоляционного ковра

Необходимость устройства пароизоляции в каждом конкретном случае должна определяться расчетом сопротивления паропроницанию в соответствии с указаниями СНиП 23-02-2003 «Тепловая защита зданий». Применение экструзионного пенополистирола ТЕХНОНИКОЛЬ также позволяет избежать устройства защитной стяжки над гидроизоляционным слоем, что приводит к дополнительной экономии.

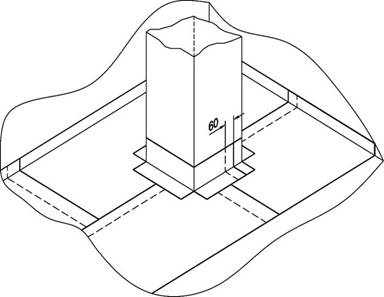

Рис. 8. Примыкание к колонне

Для обеспечения герметичности деформационного шва следует укладывать центральные ПВХ гидрошпонки, а также выполнять усиление гидроизоляционного слоя. При укладке двухслойного гидроизоляционного слоя следует тщательно соблюдать размеры продольных и поперечных нахлестов, а также качество их выполнения. В месте сопряжения поверхностей, например подходе к колонне, для обеспечения герметичности следует заводить гидроизоляционный материал на высоту не меньше, чем высота пола.

ТН-ПОЛ Арктик

Система ТН-ПОЛ Арктик применяется в конструкции полов промышленных холодильников, ледовых арен, устраиваемых на обогреваемых грунтах. Эффективная теплоизоляция холодильных складов и морозильных камер необходима для снижения расходов на охлаждение и предотвращения повреждений, связанных со вспучиванием грунта при его промерзании. Здания холодильников с отрицательными температурами в помещениях, возводимые во всех строительно-климатических районах, должны проектироваться с учетом необходимости предотвращения промерзания грунтов, являющихся основанием фундаментов и полов.

Рис. 9. ТН-ПОЛ Арктик: 1 – грунт; 2 – щебень; 3 – песок с нагревательными элементами; 4 – капиллярная отсечка, полиэтиленовая пленка, 200 мкм, 2 слоя; 5 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 6 – разделительный слой ТехноНИКОЛЬ – стеклохолст; 7 – ПВХ мембрана LOGICROOF T-SL; 8 – защитный слой, геотекстиль ТехноНИКОЛЬ; 9 – технологическая плита

С этой целью следует применять системы искусственного обогревания грунтов (электрообогрев, обогрев незамерзающей жидкостью), устройство проветриваемого подполья и другие системы защиты. Надежную защиту от промерзания грунтов, находящихся под холодильной камерой, обеспечит устройство теплоизоляционного слоя из экструзионного пенополистирола ТЕХНОНИКОЛЬ. Плиты ТЕХНОНИКОЛЬ с L-образной кромкой, формирующей перекрытие швов, сводят к нулю вероятность образования мостиков холода. Укладка двух слоев полиэтиленовой пленки под теплоизоляционными плитами позволяет предотвратить капиллярный подсос влаги из грунта.

Рис. 10. Компоненты системы ТН-ПОЛ Арктик: 1 – грунт; 2 – щебень; 3 – песок с нагревательными элементами; 4 – капиллярная отсечка, полиэтиленовая пленка, 200 мкм, 2 слоя; 5 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 6 – разделительный слой ТехноНИКОЛЬ – стеклохолст; 7 – ПВХ мембрана LOGICROOF T-SL; 8 – защитный слой, геотекстиль ТехноНИКОЛЬ; 9 – технологическая плита

В качестве гидроизоляционного слоя применяется полимерная мембрана LOGICROOF T-SL, которая свободно укладывается на слой из экструзионного пенополистирола через разделительный слой из стеклохолста. Разделительный слой предотвращает миграцию пластификаторов из мембраны, которые со временем могут повредить теплоизоляционный слой из пенополистирола. Сварка продольных и поперечных нахлестов осуществляется специальным оборудованием при помощи горячего воздуха безогневым способом. Поверх гидроизоляционного слоя из ПВХ укладывается слой из иглопробивного геотекстиля плотностью
300 г/м³, который несет защитную функцию.

Рис. 11. Технические решения: А – конструкция ледового поля; Б – примыкание к борту ледового поля; 1 – грунт; 2 – щебень; 3 – песок с нагревательными элементами; 4 – капиллярная отсечка, полиэтиленовая пленка, 200 мкм, 2 слоя; 5 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 6 – разделительный слой ТехноНИКОЛЬ (стеклохолст); 7 – ПВХ мембрана LOGICROOF T–SL; 8 – защитный слой, геотекстиль ТехноНИКОЛЬ; 9 – технологическая плита; 10 – механический крепеж ТехноНИКОЛЬ; 11 – ограждение ледового поля

Конструкция ледового поля. В качестве гидроизоляционного слоя от сточных вод в данной системе используется ПВХ мембрана, которую следует укладывать через разделительный слой из стеклохолста 100 г/м². ПВХ-мембрану в месте примыкания к борту ледового поля следует заводить не менее, чем на высоту пола.

ТН-ПОЛ Термо

Система для полов ТН-ПОЛ Термо предназначена для создания системы обогрева пола при помощи электронагревательных кабелей. Система «теплого пола» позволяет создать наиболее комфортные условия для нахождения людей в помещении, сократить расходы на основное отопление или полностью отказаться от него. Системы «теплый пол» используют кабельные системы обогрева, в которых применяются нагревательные элементы. В первую очередь это объясняется их более низкой стоимостью.

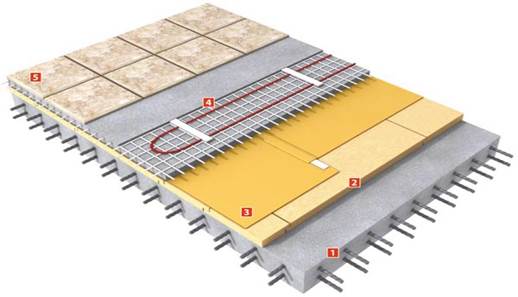

Рис. 12. ТН-ПОЛ Термо: 1 – железобетонная плита перекрытия; 2 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 3 – пленка полиэтиленовая; 4 – цементно-песчаная стяжка с нагревательными элементами; 5 – покрытие пола, плитка

А укладка греющего кабеля в цементно-песчаную стяжку обеспечивает требуемую жесткость и распределение тепла по всей поверхности пола. Укладка армированной стяжки с нагревательными элементами осуществляется по слою из полиэтиленовой пленки ТехноНИКОЛЬ, которая предотвращает протечки цементного молока сквозь стыки плит теплоизоляции и создает оптимальные условия для твердения плиты.

Рис. 13. Компоненты системы ТН-ПОЛ Термо: 1 – железобетонная плита перекрытия; 2 – экструзионный пенополистирол ТЕХНОНИКОЛЬ, 20-30 мм; 3 – пленка полиэтиленовая; 4 – цементно-песчаная стяжка с нагревательными элементами; 5 – покрытие пола, плитка

При выполнении данной системы в конструкции помещения над холодными подпольями данный слой выступает также как и пароизоляция. Применение слоя из экструзионного пенополистирола толщиной всего 20 мм позволяет существенно снизить потери тепловой энергии в нежелательных направлениях за счет высоких теплоизоляционных характеристик, что повышает до максимума эффективность теплоизлучающего слоя (электронагревателей).

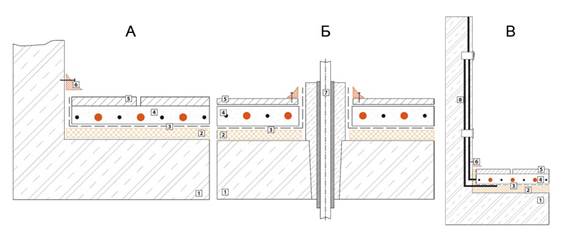

Рис. 14. Компоненты технических решений: А – примыкание к стене; Б – проход коммуникаций; В – расположение датчиков; 1 – железобетонная плита перекрытия; 2 – теплоизоляционный слой, ТЕХНОНИКОЛЬ 30–250 СТАНДАРТ; 3 – пленка полиэтиленовая
150 мкм; 4 – цементно-песчаная стяжка с нагревательными элементами; 5 – покрытие пола (плитка); 6 – плинтус; 7 – проход трубы; 8 – система управления «теплым полом»

Использование экструзионного пенополистирола при выключенной системе обогрева позволяет существенно снизить теплопотери, что не представляется возможным при укладке стандартных фольгированных материалов в системах теплого пола.

Конструкция «теплого пола» с применением экструзионного пенополистирола также обладает прекрасными звукоизоляционными свойствами. Система TН-ПОЛ Термо с применением экструзионного пенополистирола 20 мм позволяет сократить уровень ударного шума на 28 дБ, что обеспечивает требования, предъявляемые к изоляции перекрытий в жилых домах с наивысшими категориями акустического комфорта.

Для обеспечения возможных температурных расширений в месте сопряжения с вертикальной стеной требуется выполнять зазор 10–20 мм. Для обеспечения возможных температурных расширений в месте сопряжения с коммуникациями требуется выполнять зазор 10 мм датчиков температуры. Для контроля температуры и возможности регулирования следует размещать термодатчики на вертикальной стене.

ТН-ПОЛ Акустик

Система ТН-ПОЛ Акустик широко распространена и применяется при звукоизоляции пола от ударного шума в конструкции полов производственных, жилых, общественных, административных зданий. Система ТН-ПОЛ Акустик направлена на изоляцию от ударного шума. Конструкция плавающего пола с использованием Техноэласт АКУСТИК СУПЕР направлена на изоляцию ударного шума, передающегося по несущим конструкциям здания. Система ТН-ПОЛ Акустик имеет индекс снижения структурного шума 26 дБ. Применение данной системы обеспечит требуемый уровень звукоизоляции, предъявляемый к большинству жилых помещений.

Рис. 15. ТН-ПОЛ Акустик: 1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – гидро-звукоизоляционный материал Техноэласт АКУСТИК СУПЕР; 4 – армированная цементно-песчаная стяжка; 5 – покрытие пола, плитка

Ввиду того, что материал Техноэласт АКУСТИК СУПЕР помимо звукоизоляционных характеристик обладает еще и гидроизоляционными свойствами, его использование также предполагает изоляцию помещений от негативного воздействия воды.

Рис. 16. Компоненты системы ТН-ПОЛ Акустик: 1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – гидро-звукоизоляционный материал Техноэласт АКУСТИК СУПЕР; 4 – армированная цементно–песчаная стяжка; 5 – покрытие пола, плитка

Рулон раскатывают по монолитному основанию, примеряют по месту. В случае, если поверхность основания недостаточно ровная, то следует выполнить выравнивающую стяжку толщиной, достаточной для заделки неровностей. При примерке необходимо учитывать, что материал укладывают с заведением на стены до высоты финишного покрытия. При необходимости материал обрезают по размеру с помощью острого ножа. Материал укладывают геотекстилем вниз к основанию.

Рис. 17. Технические решения: А – примыкание к стене; Б – проход коммуникаций; 1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – гидро-звукоизоляционный материал Техноэласт АКУСТИК СУПЕР; 4 – армированная цементно-песчаная стяжка; 5 – покрытие пола (плитка); 6 – проход трубы; 7 – плинтус

Толщина армированной цементно-песчаной стяжки задается в соответствии со СНиП 2.03.13 «Полы» по действующим нагрузкам на покрытие пола. В случае, если в качестве финишного покрытия используются паркетные доски или щиты, вместо армированной цементно-песчаной стяжки можно использовать сборную стяжку из листов ГВЛ, фанеры, которые укладываются в два слоя вразбежку. Для обеспечения гидроизоляционных свойств системы поперечные (150 мм) и продольные нахлесты (80 мм) смежных полотнищ требуется сваривать горячим воздухом при помощи промышленного фена.

Рис. 18. Примыкание к колонне

Для обеспечения возможных температурных расширений в месте сопряжения с вертикальной стеной выполняют зазор 10–20 мм, а в месте сопряжения с коммуникациями – зазор 10 мм. Примыкание к колоне. В местах примыкания к колонне следует заводить гидро-, звукоизоляционный материал Техноэласт АКУСТИК СУПЕР выше высоты пола с последующей обрезкой излишков ножом.

ТН-ПОЛ Барьер

Система ТН-ПОЛ Барьер широко распространена и применяется для гидроизоляции перекрытий производственных, жилых, общественных, административных зданий. Конструкция плавающего пола с использованием битумно-полимерного материала Техноэласт БАРЬЕР направлена на гидроизоляцию межэтажных перекрытий, полов с возможным проникновением сточных вод, в том числе техногенного характера.

Рис. 19. ТН-ПОЛ Барьер: 1 – покрытие пола (плитка); 2 – армированная цементно-песчаная стяжка; 3 – гидроизоляционный слой Техноэласт БАРЬЕР; 4 – выравнивающая стяжка; 5 – праймер битумный ТЕХНОНИКОЛЬ №01; 6 – железобетонная плита перекрытия

Данная система ТН-ПОЛ Барьер также рекомендуется при средней и большой интенсивности воздействия жидкостей на пол, а также для устройства гидроизоляции под различного рода сточными лотками, каналами и трапами.

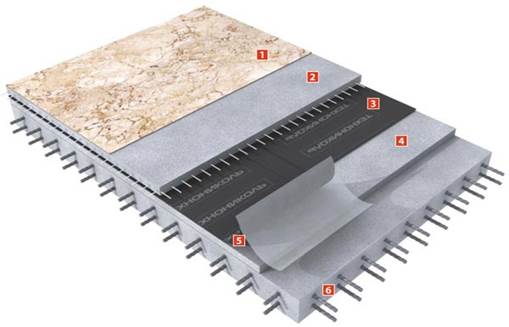

Рис. 20. Компоненты системы ТН-ПОЛ Барьер: 1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – праймер битумный ТЕХНОНИКОЛЬ №01; 4 – гидроизоляционный слой Техноэласт БАРЬЕР; 5 – армированная цементно-песчаная стяжка;
6 – покрытие пола (плитка)

Основной компонент системы Техноэласт БАРЬЕР состоит из негниющей основы, покрытой с обеих сторон битумно-полимерным вяжущим. Поверхность материала закрыта специальной полимерной пленкой, защищающей от механического воздействия. Пленка не только увеличивает химическую стойкость материала, но и повышает его пароизоляционные свойства.

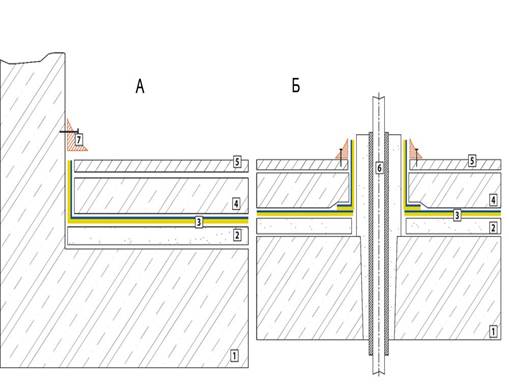

Рис. 21. Компоненты технических решений: А – примыкание к стене; Б – проход коммуникаций; 1 – железобетонная плита перекрытия; 2 – выравнивающая стяжка; 3 – праймер битумный ТЕХНОНИКОЛЬ №01; 4 – гидроизоляционный слой Техноэласт БАРЬЕР; 5 – армированная цементно-песчаная стяжка; 6 – покрытие пола (плитка); 7 – плинтус; 8 – проход трубы

Клеящий слой закрыт специальной, легко снимающейся антиадгезионной силиконизированной пленкой, что позволяет применять материал без использования дополнительного оборудования.

Рулон раскатывают по монолитному основанию, примеряют по месту. В случае, если поверхность основания недостаточно ровная, то следует выполнить выравнивающую стяжку толщиной, достаточной для заделки неровностей. Основание под укладку гидроизоляционного слоя необходимо предварительно грунтовать праймером битумным эмульсионным ТЕХНОНИКОЛЬ №04. При примерке необходимо учитывать, что материал укладывают с заведением на стены до высоты финишного покрытия. При необходимости материал обрезают по размеру с помощью острого ножа. Также в качестве гидроизоляции полов, в случае сложной конфигурации, возможно применять эмульсионные битумные мастики ТЕХНОНИКОЛЬ №32.

Рис. 22. Сопряжение вертикальной и горизонтальной гидроизоляции

Толщина армированной цементно-песчаной стяжки задается в соответствии со СНиП 2.03.13 «Полы» по действующим нагрузкам на покрытие пола.

Для обеспечения возможных температурных расширений в месте сопряжения с вертикальной стеной требуется выполнять зазор 10-20 мм. При заведении материала на вертикальную поверхность от рулона отрезают необходимое количество материала и примеряют по месту. В местах прохождения коммуникаций следует устраивать дополнительный слой усиления.

ТН-ПОЛ Стандарт

Система звуко- и теплоизоляции перекрытия по сухой технологии. Система широко распространена и применяется для звуко- и теплоизоляции перекрытий, жилых, общественных, административных зданий. Экструзионный пенополистирол ТЕХНОНИКОЛЬ успешно применяется в индивидуальном строительстве и ремонте. ТЕХНОНИКОЛЬ XPS прекрасно подходит для теплоизоляции пола в жилых помещениях, например, в городской квартире или коттедже, в которых, как правило, пол не испытывает больших нагрузок.

Рис. 23. ТН-ПОЛ Стандарт: 1 – ламинированный паркет; 2 – материал подложки; 3 – сборная стяжка; 4 – пароизоляционная пленка ТехноНИКОЛЬ; 5 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 6 – железобетонная плита перекрытия

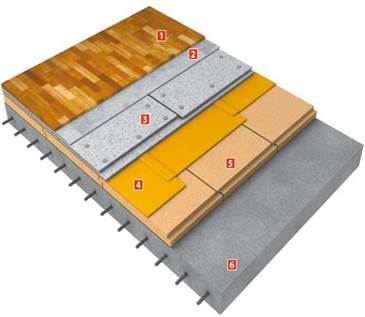

Рис. 24. Компоненты системы ТН-ПОЛ Стандарт: 1 – железобетонная плита перекрытия; 2 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 3 – пароизоляционная пленка ТехноНИКОЛЬ; 4 – сборная стяжка; 5 – материал подложки; 6 – ламинированный паркет

Типичными проблемами при изоляции существующих полов, то есть при реконструкции, являются отсутствие достаточной высоты помещения или неспособность плиты нести дополнительную нагрузку от изолированного плавающего пола с бетонной стяжкой.

Теплоизоляция, выполненная из экструзионных плит ТЕХНОНИКОЛЬ, обладает достаточной прочностью для того, чтобы устроить легковесный пол с использованием только «сухих» технологий, то есть когда в качестве распределяющего нагрузки слоя выступает сборная стяжка, выполненная, например, из двух листов ГВЛ. Листы сборной стяжки должны быть скреплены между собой клеевым и механическим способом. Если система пола устраивается над холодными подвалами, то следует предусматривать слой, выполненный из Пароизоляционной пленки ТехноНИКОЛЬ, уложенной на ТЕХНОНИКОЛЬ XPS со стороны более теплого помещения. Также данная система изоляции позволяет снизить уровень ударного шума до 28 дБ.

Рис. 25. Технические решения: А – примыкание к стене; Б – проход коммуникаций; 1 – железобетонная плита перекрытия; 2 – экструзионный пенополистирол ТЕХНОНИКОЛЬ; 3 – пароизоляционная пленка ТехноНИКОЛЬ; 4 – сборная стяжка; 5 – материал
подложки; 6 – ламинированный паркет; 7 – плинтус; 8 – проход трубы

Для обеспечения возможных температурных расширений в месте сопряжения с вертикальной стеной требуется выполнять зазор 10-20 мм. Для обеспечения возможных температурных расширений в месте сопряжения с коммуникациями выполняют зазор 10 мм.
