Изоляция цоколей
Для изоляции без «мостиков холода» переходного участка подвальной стены к цоколю требуются влагостойкие изоляционные плиты с высокой ударной прочностью и на которые также можно наносить штукатурку.
Для изоляции цоколя предназначены плиты STYROFOAM IB 250 A с шероховатой поверхностью на обеих сторонах, обеспечивающей хорошее сцепление со штукатуркой, строительным раствором и клеями.

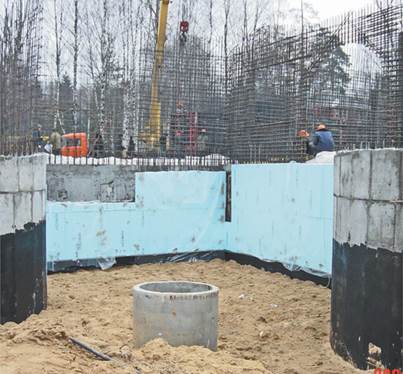

Рис. 6. Изоляция цоколей
Благодаря своей влагостойкости плиты STYROFOAM IB 250 A особенно хорошо подходят для изоляции цоколей. Здесь необходимо учитывать более сильное влияние влажности грунта и разбрызгивания воды, а также механические воздействия.
Установка изоляционных плит цоколя начинается на расстоянии 5 - 10 см ниже уровня грунта, продолжая изоляцию подвальной стены. Плиты крепятся полиуретановым клеем INSTA-STIK (показатели адгезии 0,1-0,2 МПа) и, если необходимо, при установке на большой поверхности дополнительно дюбелями (из расчета 4 шт. на плиту).
Рис. 7. Схема дополнительного крепления плит на цоколь с помощью дюбелей
Плиты STYROFOAM IB 250 A имеют плоский (непрофилированный) торец для компенсации неровностей стены. При установке они плотно стыкуются и укладываются аналогично кирпичной кладке.
Штукатурные работы на плитах STYROFOAM IB 250 A выполняют в соответствии с общими правилами отделочных работ на поверхностях изоляционных плит из полистирола. В зависимости от типа и толщины штукатурки обязательно устанавливается армирующий слой из стальной сетки или из стекловолокна.
Изоляция плит перекрытий, контактирующих с грунтом
Для изоляции плит перекрытий или устройства фундаментов мелкого заглубления по методу «фундаментная плита на грунте» с нижней стороны применяются плиты STYROFOAM GEO 350 A или STYROFOAM 500 А/ GEO 500 A вследствие их высокой несущей способности.
Рис. 8. Теплоизоляция подвального этажа в сочетании с теплоизоляцией цоколя: 1 – плиты STYROFOAM IB 250 A; 2 – штукатурный слой; 3 – гидроизоляция; 4 – STYROFOAM 300 А/GEO 350 A; 5 – звукоизоляция от ударного шума, вспененный полиэтилен, 5 мм
Особое преимущество ЭППС заключается в том, что этот материал обладает очень хорошим отношением степени сжатия к степени расширения (коэффициент Пуассона). Упругость означает, что изоляция может до некоторой степени адаптироваться к неоднородностям подложки; разрушение плит изоляции при установке арматуры плиты перекрытия практически исключено.
Рис. 9. Укладка плит на подготовленное основание
Изоляционные плиты STYROFOAM укладываются свободно аналогично кирпичной кладке непосредственно на основание (уплотненный гравий или тонкий слой бетона), при необходимости выровненное песком. Для набора необходимой толщины возможна укладка в два слоя. Плиты могут укладываться практически при любой погоде в соответствии с ходом строительных работ. Для фиксации плит между собой во время укладки швы между ними целесообразно проклеивать скотчем.
Плиты STYROFOAM быстро и легко режутся стандартной электрической или ручной пилой. Это позволяет точно подогнать размеры плит, устанавливаемых на краях, в углублениях и проемах.
Вследствие повышенной прочности изоляционных плит двухмерные и линейные фиксаторы арматуры не проникают в изоляционный материал. Поэтому специальный слой для защиты изоляционных плит не требуется и обеспечивается требуемая толщина слоя бетона поверх стальной арматуры. При установке гидроизоляции поверх изоляционных плит они также выполняют роль защитного слоя от воздействия грунта.
