Изоляция силовых трансформаторов. Рис. 2.3.1. Силовые трансформаторы

Рис. 2.3.1. Силовые трансформаторы

Рис. 2.3.2. Схема главной изоляции обмотки силового трансформатора:

1 – цилиндрический барьер; 2 – плоская шайба; 3 – угловая шайба; 4 – обмотка ВН; 5 – ярмо магнитопровода; 6 – стержень магнитопровода; А и В – главные изоляционные расстояния.

Рис. 2.3.3. Конструкция изоляции трансформатора 35 кВ: 1 – магнитопровод:

2 – обмотка ВН; 3 – обмотка НН; 4 – бакелитовые цилиндры: 5 – щитки из электрокартона

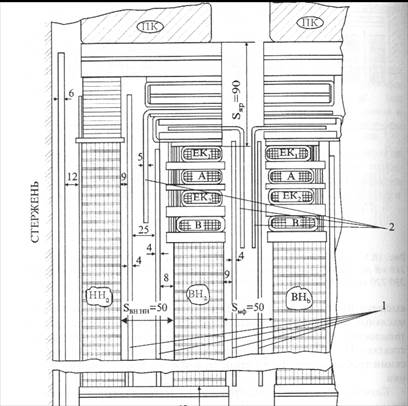

Рис. 2.3.4. Эскиз изоляции двухобмоточного трансформатора 110 кВ с вводом па краю обмотки: НН_а, ВН_а− обмотки низнего и высшего напряжения фазы А; ВН_в − обмотка высшего напряжения фазы В; ПК − заземляющее прессующее кольцо; ЕК₁, ЕК₂ − емкостные колца; А и В − катушки входной зоны; 1 − барьеры из электрокартона; 2 − угловые шайбы.

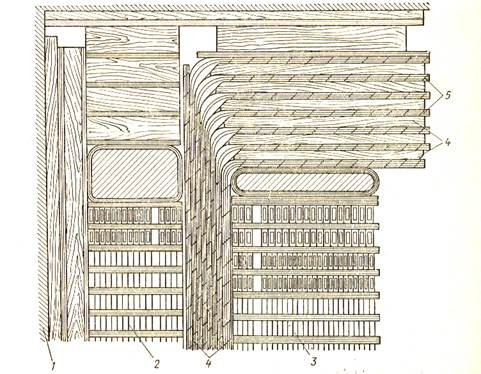

Рис.2.3.5. Бумажно-масляная изоляция трансформатора:

1- магнитопровод; 2- обмотка НН; 3- обмотка ВН; 4- отбортованная бумага;

5- вкладки из дерева или электрокартона
