Изоляция силовых кабелей высокого напряжения

Рис. 2.4.1. Структура кабельной бумажно-пропитанной изоляции: 1 − токоведущая жила; 2 − металлическая оболочка: 3 − ленты бумаги; 4 − возможные дефекты в на-мотке изоляции; 5 − увеличенная прослойка прочитывающего состава в месте совпадения лент; h₁ − шаг намотки; h₂ − ширина прослойки пропитывающего состава

а) б)

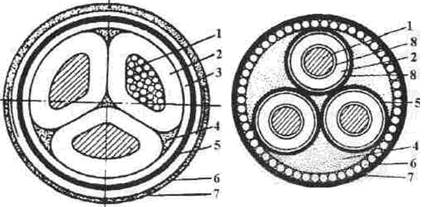

Рис. 2.4.2. Трехжильные кабели с вязкой пропиткой: а− с поясной изоляцией и

секторными жилами на 10 кВ; б− с отдельно освинцованными жилами на 35 кВ

1 − токоведущая жила; 2 − изоляция жил; 3 − поясная изоляция: 4 − джутовое заполнение; 3 - свинцовая оболочка; б − броня; 7 − антикоррозийный покров; 8 − экран из полупроводящей бумаги

Рис. 2.4.3. Трехжильные кабели с секторными жилами на 10 кВ

Рис. 2.4.4. Бак давления: 1 − кожух; 2 − упругие элементы, заполненные воздухом; 3 − -масло

Рис. 2.4.5. Маслонаполненный кабель низкого давления 110 кВ:

1 − маслопроводящий канал; 2 − токоведущая жила; 3 − экран из лент полупроводящей бумаги; 4 − изоляция из бумаги толщиной 0,08 и 0,12 мм; 5 −экран из лент полупроводящей бумаги, 6 −оболочка из медистого свинца; 7−11, 13- защитные покровы; 12 − броня из стальных и медных проволок

Рис.2.4.6. Регулирование электрического поля в кабеле с помощью градирования изоляции: распределение напряженности в неградированной (1) и в градированной (2) изоляции

Рис. 2.4.7. Маслонаполненный кабель 220 кВ высокого давления в стальной трубе: 1 − токоведущая жила, 2 − изоляция из кабельных бумаг различной плотности и толщины: 3 − медные перфорированные ленты; 4 − полукруглые проволоки скольжения; 5 − кабельное масло; 6 − стальная труба; 7 − антикоррозийный защитный покров

Рис. 2.4.8. Кабель с пластмассовой изоляцией: 1 − алюминиевая жила; 2, 5 − экран из полупроводящего полиэтилена; 3 − антиэмиссионный слой; 4 − изоляция (экстру дированный полиэтилен; 6 − наполненная сажей крепированная бумага; 7 − свинцовая оболочка
