Ремонт и модернизация компьютера – тема актуальная и будет таковой всегда, пока есть компьютеры. Каждый год создается все новое «железо», и порой уже не успеть за всеми компьютерными новинками. Но производители программного обеспечения подгоняют пользователей модернизировать свои компьютеры. Появилась новая операционная система или новая игрушка – и старый компьютер ее уже «не тянет». Что делать пользователю? Или покупать новый компьютер, что довольно накладно, или модернизировать старый.

Еще в самых первых персональных компьютерах была заложена возможность модернизации. Что уж говорить о нынешних временах? Возьмем обычный современный персональный ПК. Вроде бы ничего выдающегося. Но его относительно легко можно превратить в графическую рабочую станцию, заменив видеокарту, добавив оперативной памяти и, при необходимости, заменив жесткий диск и процессор. После такой несложной (хотя и довольно дорогой) операции, которую каждый пользователь в состоянии выполнить своими руками, перед нами предстанет совсем другой компьютер – мощный и быстрый.

Но модернизация (или «апгрейд», от англ. upgrade) – это не единственная тема данной книги. Мы с вами также поговорим о ремонте персонального компьютера, который можно выполнить своими силами (компьютеры, как и любая другая техника, тоже ломаются). Хотя, если честно, почти все, что нельзя выполнить в домашних условиях, в сервисных центрах тоже не ремонтируется, а просто заменяется новым. Никто не будет стоять с паяльником над сгоревшей видеокартой – это экономически нецелесообразно: несколько часов работы специалиста соответствующего уровня будут стоить дороже, чем новая видеокарта.

Поэтому отдельное внимание в книге уделяется вопросам диагностики: чтобы вы сами могли определить неисправность и знать примерную сумму, которая потребуется для ее устранения. Ведь довольно часто в сервисных центрах пользователям «вешают лапшу на уши» и берут деньги за устранение якобы неисправностей, которых на самом деле не было. Обычно в сервисные центры обращаются начинающие пользователи, которые мало что понимают в компьютерах, это на руку сотрудникам сервисных центров. Такой уж у нас менталитет.

Спрашивается: а что если в сервисный центр пришел продвинутый пользователь? Ясное дело, он разберется что к чему, его никто не сможет объегорить, он хорошо знает, что почем, что ему нужно на самом деле, а что – нет. Но такая ситуация надуманна: продвинутые пользователи, разбирающиеся в «железе», по сервисным центрам не ходят. Они сами могут определить причину неисправности и устранить ее. Потому-то они скорее отправятся в компьютерный магазин за новыми комплектующими, чем в сервисный центр – зачем им отдавать свою машину в чужие руки, если они сами могут ее «довести до ума»?

Однако в некоторых ситуациях (о которых мы поговорим отдельно в этой книге) все же стоит обратиться в сервисный центр. Пример такой ситуации – замена впаянной памяти в ноутбуке. В домашних условиях даже не стоит пытаться ее произвести, потому что нет нужного оборудования и опыта и можно испортить материнскую плату ноутбука, после чего придется менять всю машину.

В этой книге вы найдете описание только современных комплектующих. Современными можно назвать те, которые продаются сейчас, и те, которые были выпущены 2–3 года назад и все еще используются. Комплектующие, выпущенные ранее, рассматривать нет смысла – о них можно только упомянуть, чтобы вы знали, что и такое бывает. На практике вам вряд ли придется с ними иметь дело, так что не стану утомлять вас нудными экскурсами в историю апгрейдов. Что было – то было. Техника не стоит на месте. Давайте идти в ногу со временем (и по возможности – хотя бы на полшага вперед).

Как читать эту книгу

Данная книга не учебник, но настоятельно рекомендую читать материал последовательно. Почему? Предположим, вы пропустили четвертую главу, в которой говорится об оперативной памяти. Как вы можете модернизировать свой компьютер, если не знаете, какие типы памяти используются при модернизации? Никак, то-то и оно. Так что – последовательность и еще раз последовательность!

Первая часть книги посвящена компонентам персонального компьютера. Речь пойдет о процессорах, материнских платах, оперативной памяти, жестких дисках, приводах CD/DVD, видеокартах, корпусах, мониторах, устройствах ввода и т. д.

Вторая часть расскажет о сборке и модернизации компьютера. Вы научитесь собирать ПК из набора комплектующих, модернизировать и разгонять его. Разгон можно считать одним из способов модернизации, практически не требующих капиталовложений.

В третьей части книги разговор пойдет о диагностике и ремонте компьютера. Мы рассмотрим диагностику неисправностей, узнаем, что можно отремонтировать, а что – нет, а также научимся использовать систему восстановления Windows.

Особняком стоит последняя глава третьей части и книги в целом. В ней будет рассмотрена модернизация ноутбуков, это очень важно на сегодняшний день, поскольку не успеет появиться один «продвинутый» ноут, как буквально через пару месяцев он устаревает и ему на смену приходит другой. Естественно, никаких денег не напасешься, чтобы все время менять эти агрегаты. Но и на морально устаревающей машине работать не хочется. Так что расскажу я вам секреты «доводки» ноутов, их владельцам книга тоже, безусловно, будет очень и очень полезна.

Не нужно легкомысленно относиться к приложениям книги. В них описано много полезного: например, принципы действия оптических процессоров (лет через пять таковые уже появятся в свободной продаже), установка Windows (что тоже важно, особенно после сборки нового компьютера), платы расширения, которые позволяют увеличить функциональность компьютера, уход за монитором, новая технология TPM, стандарты излучения мониторов и прочие полезные вещи.

В идеале после прочтения книги вы должны перестать бояться ПК, практически быть с ним на «ты», понимать, что вам нужно для более эффективной работы, где это взять и как приладить. Если вы и правда хотите научиться самостоятельно разбираться в тонкостях и нюансах модернизации и ремонта компьютера, то я вас поздравляю: у вас теперь есть все, чтобы освоить эти премудрости.

Вы морально готовы? В таком случае можно приступить к изучению и проработке представленного в книге материала.

Часть I

Компоненты персонального компьютера

Первая часть книги полностью посвящена компонентам персонального компьютера. Вы узнаете, какие существуют процессоры, материнские платы, жесткие диски, видеокарты и прочие комплектующие, а также поймете, какие комплектующие можно установить в ваш компьютер, а какие – нет. Без этих знаний вы просто не сможете модернизировать свой компьютер. Поэтому всю данную часть нужно прочитать внимательно. Впрочем, я и не сомневаюсь, что вы это сделаете: если вы купили эту книгу – значит, компьютерное «железо» вам интересно. [1 - Прежде чем приступить к чтению этой книги, стоит поговорить о единицах измерения информации. Базовая единица измерения информации – это один бит. Бит может содержать одно из двух значений – или 0, или 1. Восемь битов формируют байт. Этого количества битов достаточно, чтобы с помощью ноликов и единичек закодировать 1 символ. То есть в одном байте помещается 1 символ информации – буква, цифра и т. д. 1024 байта – это один килобайт (Кб), а 1024 килобайта – это 1 мегабайт (Мб). 1024 мегабайта – это 1 гигабайт (Гб), а 1024 гигабайта – это 1 терабайт (Тб).Обратите внимание: именно 1024, а не 1000. Почему было выбрано значение 1024? Потому что в компьютере используется двоичная система счисления (есть только 2 значения – 0 и 1), 2 в 10-й степени – это и есть 1024.Не всегда, но часто большая буква «Б» при указании единицы измерения информации означает «байт», а маленькая – «бит». Например, 528 Мб – это 528 мегабит, если перевести эту величину в мегабайты (просто разделите на 8), то получится 66 мегабайтов (66 МБ).]

Глава 1

Из чего состоит персональный компьютер

Что такое компьютер

Сначала нам нужно разобраться, что такое компьютер вообще.

Доказано, что не реклама – двигатель прогресса, а человеческая лень. Человек всю жизнь пытался автоматизировать свою жизнь, постоянно изобретая механизмы, предназначенные для облегчения той или иной деятельности. В один прекрасный момент человеку надоело считать, и он изобрел калькулятор.

Первый механический калькулятор был изобретен немецким ученым Лейбницем в 1673 году. Но это так, для справки.

А прообраз современного калькулятора – Zuze Z1 – был создан в 1938 году. Его разработал Конрад Цузе. Это устройство, конечно, внешне совсем не похоже на современный калькулятор, но оно поддерживало ввод данных с клавиатуры (рис. 1.1). Результат высвечивался на панели множеством маленьких лампочек. Машина была высотой в человеческий рост и занимала 4 м площади.

Все последующие компьютеры были еще больше, они занимали целые залы. Эра гигантских компьютеров продолжалась до 1981 года, когда IBM представила на рынке свой IBM PC. PC – это сокращение от Personal Computer, то есть персональный компьютер, за которым должен работать всего один человек. IBM PC уже был похож на современные ПК: монитор, системный блок, клавиатура.

Рис. 1.1. Первые калькуляторы были такими (да-да, набор этих шкафов и есть один калькулятор).

В принципе, то же самое, что и сейчас, просто нынешние несколько компактнее

С тех пор под «компьютером» подразумевается именно ПК. Мы привыкли, что он выглядит примерно так (рис. 1.2).

У современного компьютера всего четыре основных компонента: системный блок, монитор, клавиатура и мышь. Системный блок по сути и есть компьютер. Он обрабатывает принятую от пользователя (или полученную из других источников, например из Интернета) информацию и отображает результат на мониторе. Монитор используется для донесения информации пользователю. Клавиатура и мышь – для ввода информации.

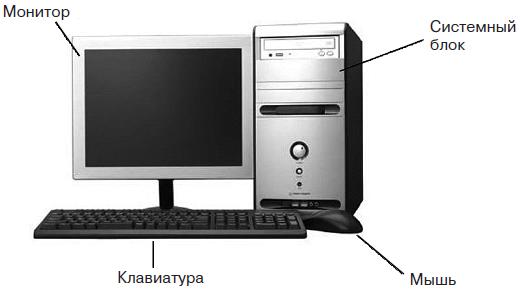

Рис. 1.2. Ваш новый друг в общих чертах должен выглядеть так. Если кто-то попытается вам продать под видом ПК что-то другое, держитесь от него стороной

Раньше для ввода информации служила только клавиатура, но с появлением графического интерфейса пользователя (кстати, впервые графический интерфейс с окнами и пиктограммами разработала компания Apple, а не Microsoft, как принято считать) манипулятор «мышь» стал просто незаменим. Работать без мыши, конечно, можно, но это до такой степени неудобно, что попахивает, извините, мазохизмом.

Более подробно о мониторах мы поговорим в главе 15, об устройствах ввода (клавиатурах, мышках, планшетах и др.) – в главе 13. А пока – о системном блоке.

Содержимое «черного ящика»

Компоненты системного блока используются для обработки и хранения информации. На рис. 1.3 изображен типичный компьютер изнутри. Давайте разбираться, что же находится в «черном ящике» (ну, или сером, или белом – смотря у кого какой цвет корпуса).

Самое главное – материнская плата, она изображена под номером 1. Номер 2 – это вентилятор процессора. Под вентилятором виден радиатор, а уже под радиатором – сам процессор. Без снятия вентилятора и радиатора процессор вы не увидите.

Видеокарта изображена под номером 3. Номер 4 – жесткие диски, на рисунке их два. Номер 5 – это привод для чтения (записи) оптических дисков (CD, DVD). По внешнему виду определить, какой именно привод, нельзя, нужно читать, что написано на наклейке сверху или же на передней панели привода. Жесткие диски и привод CD/DVD подключаются к материнской плате с помощью шлейфов, изображенных под номером 6.

Рис. 1.3.Компьютер изнутри

Слоты расширения, в которые устанавливаются дополнительные платы расширения, изображены под номером 7. Номер 8 – это блок питания.

Полный список компонентов ПК

• Материнская плата (mother board) – самая главная часть компьютера, к которой подключаются все остальные его компоненты. Рассматривается в главе 3.

• Процессор (processor, CPU, central processing unit) – производит обработку данных. Рассматривается в главе 2.

Оперативная память (ram, random access memory) – используется для хранения выполняемых программ и данных, обрабатываемых процессором. Рассматривается в главе 4.

Корпус (case) – «рама» компьютера, в которую устанавливаются все комплектующие. Рассматривается в главе 13.

Блок питания (power unit) – обычно поставляется вместе с корпусом, но является отдельной частью компьютера. Подает питание на материнскую плату и другие компоненты компьютера. Подробно рассмотрен в главе 13.

Жесткий диск (hdd, hard disk drive) – используется для хранения постоянных данных (ведь содержимое оперативной памяти стирается при выключении питания). Рассматривается в главе 6.

Дисковод для гибких дисков (FDD, floppy disk drive) – на современных компьютерах часто не устанавливают FDD, но, возможно, вы все-таки захотите его иметь в комплектации своей машины. Описывается в главе 8.

Привод cd/DVD – целесообразно приобрести пишущий DVD-привод, хотя можно и сэкономить, поставив на ПК комбинированный (combo) привод, умеющий читать и записывать CD-диски и только читать DVD-диски. Приводы CD/DVD рассмотрены в главе 7.

Видеокарта (video card) – отвечает за вывод информации на монитор (дисплей). В некоторых случаях может быть встроенной в материнскую плату. Описывается в главе 11.

Звуковая карта (sound card) – используется для воспроизведения звука, обычно встроена в материнскую плату. Рассматривается в главе 12.

Сетевая карта (network card) – используется для подключения к локальной сети, обычно встроена в материнскую плату. На современных компьютерах имеются сетевые платы, позволяющие подключаться к сети стандарта Fast Ethernet/Gigabit Ethernet (скорость 100/1000 Мб/с).

Монитор (monitor, display) – используется для отображения информации, подключается к видеокарте. Компьютер может прекрасно работать и без монитора, если он не предназначен для работы с пользователем. Но такие компьютеры мы рассматривать не будем. Мониторы описаны в главе 15.

Клавиатура (keyboard) – устройство для ввода данных. Клавиатуры и другие устройства ввода описаны в главе 13.

Мышь (mouse) – без манипулятора мышь работать с современным компьютером очень неудобно, поэтому мышь (или другое указательное устройство, например TouchPad на ноутбуках) является обязательным компонентом компьютера.

Задняя панель компьютера. Подключение нового компьютера

Сейчас мы поговорим о подключении нового компьютера, заодно и разберемся, зачем используется тот или иной разъем на задней панели системного блока.

Первым делом распакуйте компьютер. Если на улице было холодно, то дайте компьютеру нагреться до комнатной температуры, подождите минут тридцать. За это время вы как раз успеете все подключить. А через полчаса можно будет включить питание.

Подключение монитора

Сначала нужно подсоединить подставку к монитору. Учитывая отсутствие опыта (не каждый день приходится подставки к монитору подсоединять), это получится не с первого раза, но на самом деле в этом ничего сложного нет. Просто не спешите, а прочитайте инструкцию, там все расписано.

Затем нужно подключить монитор к компьютеру. Если у вас обычный CRT-монитор, то его нужно подключить к VGA-разъему видеокарты (рис. 1.4). Если у вас LCD-монитор, то его следует подключать к DVI-разъему видеокарты. Справедливости ради нужно отметить, что LCD-монитор можно подключить к аналоговому разъему (VGA) с помощью специального переходника, который обычно поставляется с монитором. В этом случае штекер кабеля монитора подключается к переходнику, а потом вся эта конструкция подключается к VGA-разъему. Но обычно в подключении к аналоговому разъему нет необходимости, поскольку все современные видеокарты оснащены DVI-разъемом.

На рис. 1.4 приведено назначение всех разъемов типичного персонального компьютера. Внимательно изучите его, прежде чем приступить к подключению компьютера.

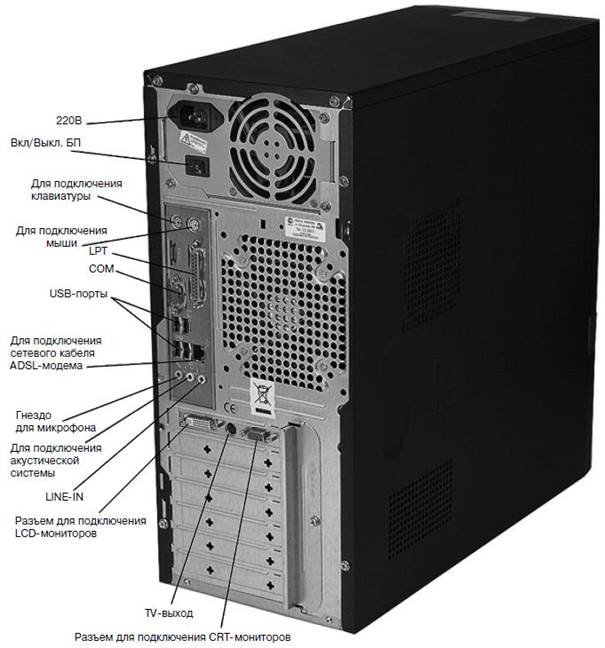

Рис. 1.4.Задняя панель системного блока

Подключение клавиатуры и мыши

Разъемы для подключения клавиатуры и мыши (разъемы PS/2) аналогичны по размеру и форме, поэтому их легко перепутать.

Чтобы этого не происходило, все производители устройств ввода придерживаются цветовой маркировки:

• к фиолетовому разъему подключается клавиатура (штекер клавиатуры тоже будет фиолетового цвета);

• к зеленому – мышь (ее штекер тоже будет зеленого цвета, хотя не всегда).

Куда и что подключать, можно понять по небольшим изображениям возле разъемов: возле разъема клавиатуры нарисована клавиатура, а возле разъема мыши – мышь. Если вы ошибетесь с выбором разъемов, ничего ужасного не произойдет: просто клавиатура и мышь не будут работать. В этом случае нужно будет выключить компьютер и подключить клавиатуру и мышь правильно.

Внимание! Нельзя отключать и подключать клавиатуру и мышь при включенном компьютере!

Подключение акустической системы

Колонки – главный компонент акустической системы – подключаются к зеленому гнезду. Микрофон – к красному. Синее гнездо используется как линейный вход. С его помощью вы можете подключить к компьютеру различные аудиоустройства: CD-проигрыватель, магнитофон.

Подключение принтера и сканера

Все современные принтеры подключаются к USB-порту. На рис. 1.4 показано, что их всего четыре. Подробно шина USB будет рассмотрена в главе 10.

Подключение модема

Обычные модемы (не ADSL) подключаются или к последовательному (COM) порту, или к USB-порту. Различия в форме и размерах USB-и COM-кабеля не дадут вам ошибиться при подключении.

ADSL-модемы подключаются к гнезду сетевого адаптера, обычно оно находится рядом с USB-портами.

Комплектующие и сленг. Материнская плата часто называется мамой или матерью. Процессор – камнем, потому что он сделан из кремния. Оперативная память – мозги. Второе название жесткого диска – винчестер, поэтому довольно часто жесткий диск называют винтом. Клавиатура – клава. Сам компьютер часто называют машиной.

Глава 2

Процессор

Процессор – мозг компьютера

Процессор (CPU, Central Processing Unit) – основное устройство, которое управляет работой компьютера и обрабатывает всю информацию.

Родоначальник процессоров для персональных компьютеров – компания Intel. Сейчас все процессоры ПК, выпускаемые компаниями AMD, Cyrix, IDT и др., совместимы по системе команд с процессорами Intel.

Сага о процессорах Intel

До 2000 года

История современных микропроцессоров начинается с 15 ноября 1971 года – именно тогда компания Intel выпустила свой первый микропроцессор Intel 4004. Но мы не будем настолько углубляться в историю, а сразу перейдем в «эру персональных компьютеров», которая началась в 1981 году, когда компания IBM выпустила первый персональный компьютер (IBM Personal Computer, IBM PC).

Первый IBM PC был оснащен 8-битным процессором Intel 8086. «8-битный процессор» означает, что такой процессор за один такт мог обработать всего 8 бит (1 байт). В 1984 году появился 16-битный (еще говорят – 16-разрядный) процессор Intel 80286. Компьютеры, оснащенные таким процессором, назывались «двоечками».

Первый 32-битный процессор Intel 80386 появился в 1985 году. Заметьте, до недавнего времени все процессоры, которыми оснащались персональные компьютеры, были 32-битными, разрядность оставалась, изменялась лишь технология и алгоритмы обработки информации (ну и конечно же, рабочая частота процессоров). Кроме разрядности, производительность процессора характеризует тактовая частота: это число основных операций компьютера, производимых в секунду. Частота измеряется в герцах. Можно сказать, что чем выше тактовая частота, тем быстрее работает процессор. Правда, так было раньше. Сейчас многое решает технология, например двуядерный процессор, работающий на частоте чуть более 2 ГГц, будет быстрее одноядерного процессора, который работает на частоте 2,5 ГГц. Частота процессоров 80286 не превышала 12 МГц, а частота процессоров 80386 была не более 32 МГц.

После этого появился процессор 80486 (1989 год, до 133 МГц), за ним последовал знаменитый процессор Pentium (до 200 МГц) – 1993 год (рис. 2.1). Усовершенствованные версии этого процессора появились в 1995-м: Pentium Pro и Pentium MMX (до 233 МГц). Первый предназначался для мощных (на то время) серверов и стоил довольно дорого. А второй был похож на обычный Pentium, но в него были добавлены инструкции для обработки мультимедиаданных. В 1997 году компьютер на базе процессора Pentium MMX 166 Mhz с 16 Мб ОЗУ, 1 Гб на жестком диске, приводом CD-ROM и 14?? монитором стоил 800 долларов.

Рис. 2.1.Процессор Intel pentium

Также в 1997 году появился первый процессор Pentium II (до 450 МГц; рис. 2.2). В 1998 году данный процессор был несколько усовершенствован. Pentium II был выполнен в виде картриджа, напоминающего картридж игровой приставки. До этого процессоры Intel устанавливались в разъем, называемый «гнездо» (Socket), а Pentium II устанавливался в разъем, который был назван Slot-1 (он напоминает слот расширения на материнской плате).

Рис. 2.2.Процессор Intel pentium ii

В 1998 году была выпущена облегченная версия Pentium II – процессор Intel Celeron (до 433 МГц для Slot-1). Первые версии Celeron не имели кэш-памяти (специальная быстродействующая память, использующаяся для быстрого доступа к информации, которую недавно использовал процессор) второго уровня, поэтому работали медленнее, чем Pentium II. Но чуть позже были выпущены процессоры Celeron, которые по своей производительности превосходили процессоры Pentium II.

В 1999 году был выпущен процессор Pentium III на базе ядра Katmai. Он также был выполнен в виде картриджа (слот для этого процессора назывался Slot II), тактовая частота достигала 600 МГц. Особенность данного процессора – инструкции SSE (Streaming SIMD Extensions) и расширенный набор команд MMX.

Также в 1999 году был выпущен процессор Pentium III на базе ядра Coppermine (рис. 2.3). Заявленная тактовая частота – до 1200 МГц. Первые процессоры на базе Coppermine работали довольно нестабильно в предельных режимах, что подмочило репутацию компании Intel. По зже Intel исправилась. В отличие от Pentium II и первого Pentium III, данный процессор выполнен не в виде картриджа, а в виде обычного процессора (гнездо называлось Socket 370). Еще в 1999 году появился процессор Intel Celeron Coppermine – усовершенствованная версия Intel Celeron; как и PIII Coopermine, новый Celeron устанавливался в гнездо Socket 370, а его частота не превышала 1100 МГц.

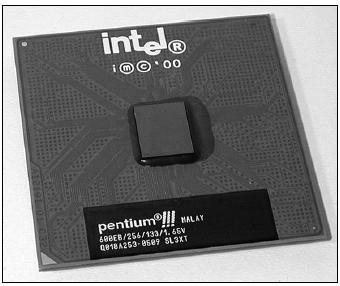

Рис. 2.3.Процессор pentium iii (для socket 370)

Если не учитывать совсем уж древние экспонаты, а принимать во внимание процессоры не ниже Pentium, то они устанавливались в следующие разъемы:

• Socket 7 – процессоры Pentium (c 1994 по 1997 год);

• Slot-1 – процессоры Pentium II (c 1998 по 2000 год);

• Slot-II – процессоры Pentium III (с 1999 по 2000 год);

• Socket 370 – процессоры Pentium III (c 1998 по 2001 год).

После 2000 года (по наши дни)

Процессоры, появившиеся в 2000–2007 годах, будем считать современными. Конечно, относительно современными. Ведь компьютерная техника развивается очень быстро. Тем не менее, например, тот же Pentium IV, который появился в 2000 году, можно до сих пор купить… новым. Поэтому о процессорах, которые появились с 2000 по 2007 год, поговорим подробнее. Как-никак это современные процессоры, с которыми мы работаем чуть ли не каждый день.

Socket 423

В 2000 году появился процессор Pentium IV Willamette. Это был принципиально новый процессор, поддерживающий гиперконвейеризацию и много других передовых технологий. Процессор устанавливался в разъем Socket 423 (рис. 2.4), а его частота не превышала 2 ГГц для процессоров, выпущенных в 2000 году. Плат форма Socket 423 продержалась на рынке процессоров рекордно мало: всего девять месяцев. С ноября 2000 по август 2001 го да. Больше Intel не поддерживает данную платформу. Она оказалась переходной, что вызвало негодование у многих пользователей. Судите сами. Вы покупаете новейший процессор (в конце 2000 года это был Pentium IV/Socket 423), выкладываете за новое «железо» много денег (новинки компьютерного мира всегда стоят дорого, через полгода цены идут на спад), и тут вас ждет сюрприз. Через девять месяцев Intel отказывается от текущей платформы и выходит на рынок с новой – Socket 478. Старое «железо» уже никому не нужно, да и модернизировать его не получится – нужно только менять материнскую плату.

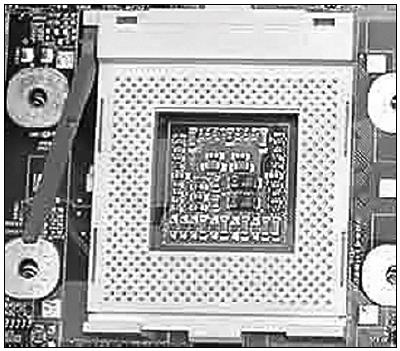

Рис. 2.4. Разъем Socket 423

Socket 478

В 2001 году была выпущена усовершенствованная версия процессора Pentium IV Northwood, работающая на более высокой частоте – до 2,8 ГГц. Новый Pentium IV устанавливался в разъем Socket 478 (рис. 2.5). У данного процессора было 512 Кб кэша второго уровня (о том, что это такое, мы поговорим отдельно, но чуть позже), что в два раза больше, чем у предыдущей модели.

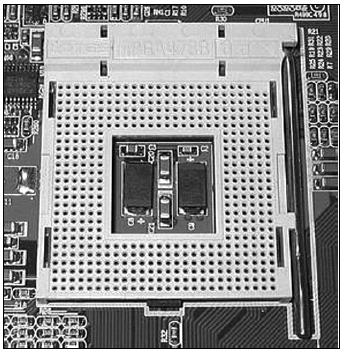

Рис. 2.5. Разъем Socket 478

Новый процессор мог работать с оперативной памятью следующих типов: RD-RAM (Rambus), SD-RAM и DDR-RAM. Понимаю, что пока это вам ни о чем не говорит, но чуть позже вы поймете что к чему.

Принципиально новый тип памяти RD-RAM должен был обеспечить невиданную раньше производительность персональных компьютеров. Но RD-RAM была очень дорогой памятью, из-за чего не получила широкого распространения. Поэтому сначала Intel выпустила материнские платы, поддерживающие только SD-RAM-память, а потом и DDR-память. Но SD-RAM-память обеспечивала всего лишь треть от заявленной производительности RD-RAM.
Однако продавать процессоры все же было нужно. Поэтому многие инструменты для кодирования видео (а именно под операции с мультимедиа был «заточен» Pentium IV) были оптимизированы под SSE2. Это позволило увеличить производительность до такой степени, что кодирование видео могло производиться даже в реальном времени.
Чуть позже были представлены материнские платы (чипсеты 845D и 845GD), позволяющие работать только с DDR. Причина – завершение лицензионного соглашения с Rambus, разработчиком RD-RAM. Пропускная способность памяти на этих чипсетах была всего 2 Гбайт/с (у RD-RAM данный показатель был на уровне 3,3 Гбайт/с), зато сама память, да и материнские платы были заметно дешевле.
Чуть позже появилась двухканальная DDR-память, в результате чего пропускная способность DDR-памяти возросла до 5 Гбайт/с. И «Рамбусу» пришел конец. Нет смысла покупать дорогущую RD-RAM, если дешевая DDR-память обеспечивает большую производительность!
В 2002 году появился процессор Celeron (Willamette-128). По сути, это облегченная версия Pentium IV, работающая на частоте до 2 ГГц и устанавливающаяся в разъем Soket 478.

Это интересно. Чтобы победить конкурентов, компании идут на разные уловки. Intel не исключение. Компании Intel и AMD всегда конкурировали. И вот, когда AMD почти готова выпустить свой ультрасовременный 64-битный процессор Athlon 64 FX, Intel выпускает Pentium IV Extreme Edition. Но ничего нового Intel не изобрела. Она просто выпустила серверный (предназначенный для работы на серверах, а не на обычных персональных компьютерах) процессор Xeon под названием Pentium IV Extreme Edition. Вот и все. Главная особенность данного процессора – это дополнительные 2 Мб кэша третьего уровня, но тогда новый процессор от Intel стоил 1000 долларов, а это значительно превосходило по цене новое «детище» от AMD, которое мало того что стоило дешевле, но и работало быстрее. Поэтому многие пользователи предпочли тогда Athlon 64, а Pentium IV Extreme Edition остался неудачный финансовым ходом Intel.

//-- Socket LGA (Land Grid Array) 775 --//
Следующая платформа – Socket LGA775 (рис. 2.9). Данная платформа появилась в июне 2004 года и до сих пор является основной платформой Intel. Если вы купите компьютер с процессором Intel, то процессор будет устанавливаться в разъем Socket LGA775.

У новой платформы есть своя особенность – все контакты перенесены на сокет, на процессоре вы их больше не увидите.

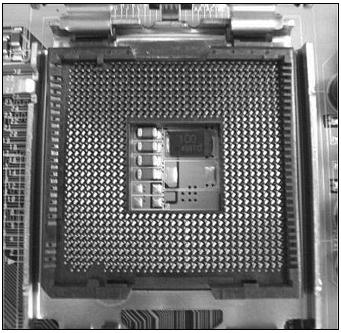

//-- Рис. 2.6. Разъем lga 775 --//
Сначала для нового сокета был заявлен процессор Pentium IV Extreme Edition 3,4 ГГц (ядро Gallatin). Он с легкостью обошел в тестах Pentium IV предыдущего поколения (для Socket 478).
Как обычно, для новой платформы Intel подготовила два процессора: Pentium IV и его облегченную версию – Celeron D. У нового Celeron D меньше кэш второго уровня – всего 256 Кб.
В начале 2005 года был выпущен Pentium IV с кэшем второго уровня 2 Мб. В качестве «топовой» модели был представлен процессор с частотой 3,6 ГГц. Но так уж получилось, что новый Pentium IV с большим кэшем работает медленнее, чем модель 2004 года. Во всяком случае, в тестах он медленнее, чем предыдущая модель. Да и стоит дороже.
В 2005 году была выпущена и «экстремальная версия» (обновленная) – Extreme Edition Pentium IV. Он практически аналогичен обычному Pentium IV (модели 2005 года), но работает на частоте системной шины 1066 МГц (против 800 МГц у обычного Pentium IV). Путем увеличения частоты системной шины до 1066 МГц (FSB1066) вы можете из обычного Pentium IV получить Extreme Edition. Но стоит ли это делать? Производительность намного выше не станет, а вот греться процессор будет сильнее. В этой книге (во второй части) мы поговорим о разгоне процессоров.
//-- Core 2 Duo и Core 2 Quad: многоядерные процессоры --//
Настольным компьютерам вполне хватало одного процессора, а вот серверам (особенно серверам баз данных) и графическим рабочим станциям, которые обрабатывают огромные объемы информации, одного процессора было мало. Поэтому появились компьютеры с несколькими процессорами (SMP-машины, Symmetric Multi Processing). Наиболее распространены двухпроцессорные SMP-машины, поскольку они относительно дешевы: стоят намного дешевле четырехпроцессорных (не говоря уже о восьмипроцессорных). Максимально возможное число процессоров на сегодняшний день – 32. Но такие компьютеры стоят целое состояние.
Двухпроцессорные компьютеры тоже стоят недешево. Если покупать новые комплектующие, то только стоимость материнской платы будет составлять 350 долларов и больше. Затем нужно купить два процессора. Обычно используются процессоры Intel Xeon (серверная версия процессора от Intel). А это еще минимум 300 долларов.
В 2006 году Intel выпустила двуядерный процессор Intel Core 2 Duo, который по производительности практически аналогичен двухпроцессорной машине. Двуядерный процессор представляет собой «два процессора», заключенных в один общий корпус. У каждого процессора свой набор регистров, свой кэш первого уровня, но общий кэш второго уровня, который увеличен в два раза по сравнению с обычными (одноядерными) процессорами. Самые дешевые процессоры Intel Core 2 Duo имеют на борту 1 Мб кэша второго уровня, а более дорогие – 2 и даже 4 Мб.
