Определение частоты колебаний трубок конденсатора

Таблица 3.5.1

№ п/п	Наименование величины	Обозна-чение	Размер- ность	Расчётная формула или источник	Числовое значение
	Метод крепления трубок	—	—	—
	Число промежуточных трубных досок	nтр	шт.	принимаем
	Число пролётов трубок	z		nтр+1
	Длина пролёта	Li	м	L/z
	Тон колебаний	i	—	принимаем
	Безразмерная частота пролёта трубок	νi	—	принимаем
	Коэффициент, учитывающий толщину промежуточных трубных досок	ψ	—	принимаем
	Момент инерции	J	м4
	Удельный вес 1пог.м трубки	q	кг/м
	Наименьшая частота собственных колеба-ний трубки	f0	Гц	см. прим., п. 6
				Продолжение таблицы 3.5.1
	Безразмерный коэффициент, учитывающий число пролётов	u	—	принимаем
	Критическая сжимаю-щая сила	Ткр	Н	см. прим., п. 7
	Наименьшая частота собственных колебаний при максимальном сжимающем усилии	fmin0	Гц	см. прим., п. 8
	Частота вынуждающей силы	fвын	Гц	nт/60
	Кратность колебаний	К	—	fmin0/ fвын
	Вывод

ПРИМЕЧАНИЯ к п.3.5

1. п.1 - Метод крепления трубок выбираем в соответствии с рис.25.
2. п.2 – Минимальное число промежуточных трубных досок .
3. п.5 - Тон колебаний принимаем согласно рис.26.
4. п.6 - Безразмерная частота пролёта трубок ν_i, п.11 - безразмерный коэффициент, учитывающий число пролётов u определяем по таблице 3.5.2 ([1], стр. 60).
5. п.7 - Коэффициент, учитывающий толщину промежуточных трубных досок ψ = 1,03÷1,06 ([1], стр. 60).
6.
7.
8.
9. п.15 - Кратность колебаний К должна отличаться от целого числа на ≥20%.
10. п.16 - На основании расчётов, приведённых в пункте 3.5, делаем вывод о том, какое количество трубных досок необходимо принять.

а) развальцовка б) скользящее

Рис. 25. Методы крепления трубок в трубных досках.

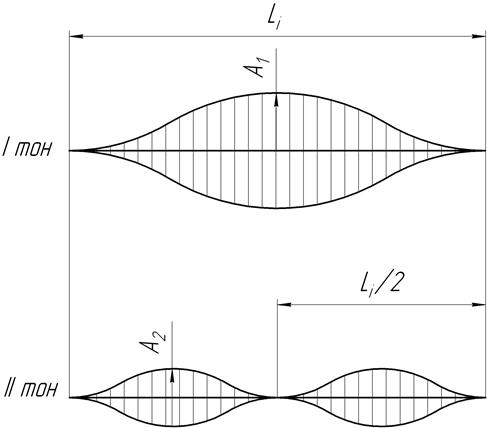

Рис. 26. Тон колебаний.

Таблица. 3.5.2. Значения безразмерных коэффициентов ν_i и u.
