От концевых уплотнений турбины

Система укупорки и отсоса пара от концевых уплотнений служит для герметизации концевых уплотнений турбины с целью предотвратить подсос воздуха из отсека, не допустить утечки пара в отсек через уплотнения и избежать обводнения масла в подшипниках.

Схема системы представлена на рис. 14.

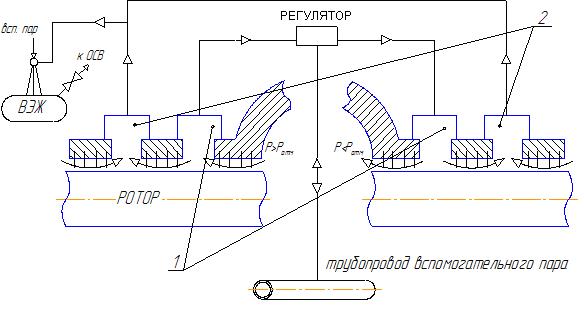

Рис. 14. Система укупорки и отсоса пара от концевых уплотнений

В камерах укупорки 1 поддерживается давление выше атмосферного (примерно 1,03 давления атмосферного воздуха), в камерах отсоса 2 – ниже атмосферного (около 0,95 давления атмосферного воздуха).

Через носовые уплотнения турбины рабочее тело попадает в носовую камеру укупорки 1 и далее часть его протекает в носовую камеру отсоса, в которую через наружное уплотнение подсасывается воздух из отсека. Данный воздух вместе с попавшим в камеру отсоса рабочим паром удаляется из камеры отсоса вспомогательным эжектором (ВЭЖ).

Из носовой камеры укупорки пар по паропроводу подаётся в кормовую камеру укупорки 1, чтобы поддерживать там давление выше атмосферного, препятствуя тем самым подсосу воздуха из отсека в проточную часть турбины. Указанный паропровод имеет связь с системой вспомогательного пара для обмена средой (сброса/приёма пара). Из кормовой камеры укупорки пар через уплотнения попадет в проточную часть турбины и в кормовую камеру отсоса 2, в которую также подсасывается воздух из отсека. Из кормовой камеры отсоса 2 смесь пара и воздуха удаляется вспомогательным эжектором.

Данная система настраивается в ходе швартовных испытаний и дальнейшего обслуживания не требует.
