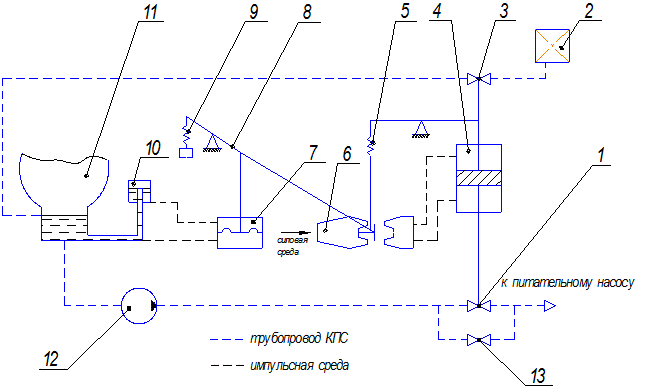

Рис. 12. Принципиальная схема системы РУК

На рис.12 приведена принципиальная схема системы РУК, где:

1. клапан РУК;

2. тёплый ящик;

3. клапан рециркуляции;

4. сервопривод;

5. вспомогательная обратная связь силового типа;

6. струйный усилитель;

7. манометрический уровнемер;

8. главная обратная связь силового типа;

9. задатчик;

10. уравнительный сосуд;

11. конденсатор;

12. конденсатный насос;

13. байпасный клапан.

Система РУК предназначена для автоматического поддержания уровня конденсата в конденсатосборнике главного конденсатора, что необходимо для надёжной работы как самого конденсатора, так и конденсатно-питательной системы в целом. Превышение уровня конденсата над заданным приводит к снижению разряжения в конденсаторе, а если же уровень конденсата установится ниже заданного, то это может привести к срыву работы конденсатного насоса.

Принцип действия системы следующий: сигнал (импульс силы давления) об изменении уровня конденсата поступает на чувствительный элемент системы, который представлен уравнительным сосудом 10 и манометрическим уровнемером 7. Чувствительный элемент системы передаёт данный сигнал с помощью главной обратной связи 8 на усилитель сигнала, представленный струйным усилителем 6. Струйный усилитель 6 в зависимости от сигнала, поступившего от чувствительного элемента, производит изменение давления силовой среды в полостях исполнительного механизма системы – сервопривода 4, который, в свою очередь, осуществляет изменение проходных сечений клапанов 1 и 3, реализуя дроссельно-рециркуляционный метод поддержания уровня конденсата. Байпасный клапан 13 обеспечивает тем временем минимально необходимый расход в КПС.
