Вопрос 2. Схемы включения, характеристики и параметры биполярного транзистора..

Рассмотренная на рис.2.1 схема включения транзистора называется схемой с общей базой (ОБ), так как база является общим электродом для входной и выходной цепей. Она обеспечивает усиление сигнала по напряжению и мощности, но ток в нагрузке будет меньше, чем входной ток источника сигнала.

Коэффициент передачи тока базы схемы ОЭ

b=DI_к/DI_б при U_кэ=const; b=a/(1-a)>>1.

Эта схема обеспечивает усиление тока и напряжения сигнала и максимальное усиление мощности.

Основными характеристиками транзисторов ОЭ являются

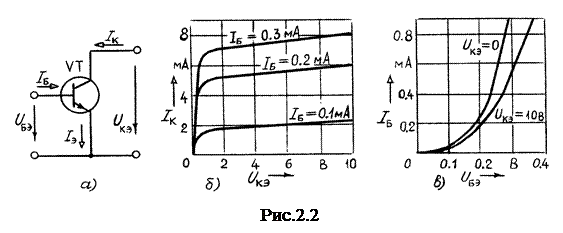

1) выходные - I_к(U_кэ) при I_б=const (рис.2.2,б),

2) входные - I_б(U_бэ) при U_кэ=const (рис.2.2,в).

Они определяют связь между постоянными составляющими токов и напряжений, дают возможность выбрать наилучший режим работы, оценить нелинейные искажения усиливаемого сигнала.

Для расчета цепей с биполярными транзисторами в настоящее время используются h-параметры: транзистор представляют четырехполюсником и записывают уравнения четырехполюсника в h-параметрах. Коэффициенты четырехполюсника (h-параметры) выражаются следующим образом:

h₁₁=DU_бэ/DI_б при U_кэ=const - входное сопротивление R_вх, Ом;

h₁₂=DU_бэ/DU_кэ при I_б=const - безразмерный коэффициент обратной связи по напряжению;

h₂₁=DI_к/DI_б при U_кэ=const - безразмерный коэффициент передачи тока (b);

h₂₂=DI_к/DU_кэ при I_б=const - выходная проводимость (1/R_вых), См.

h-параметры приводятся в справочниках, а также могут быть определены по семейству входных и выходных характеристик транзистора.
