Будова та принцип роботи пристрою для очищення риби від луски
Чищення риби від луски забезпечується механічною дією загострених кромок скребка, який обертається з великою швидкістю. Одночасно скребок пересувається у напрямі, протилежному росту луски. Робочим інструментом пристрою для чищення риби є скребок 1. Скребок – це металева фреза із спіральними зубцями, що закінчуються конусною шорсткою поверхнею з дрібною насічкою для чищення важкодоступних місць риби (під плавниками). Всередині скребка знаходиться отвір з різьбою для з'єднання скребка з обертовим валом.
Перед початком роботи електродвигун кріплять на столі. Якщо він був встановлений раніше, то перевіряють надійність кріплення і за необхідності регулюють гвинтовим притискачем. Пересвідчуються в правильному кріплення гнучкого вала до двигуна, потім вмикають машину.

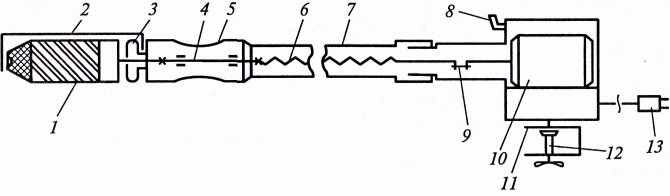

| Рис. 3.6 Пристрій для чищення риби від луски 1 – скребок; 2 – кожух; 3 – пластмасова гайка; 4 – проміжний вал; 5 - пластмасова ручка; 6 – гнучкий вал; 7 – кожух; 8 – вимикач; 9 – муфта; 10 – електродвигун; 11 – кронштейн; 12 – гвинтовий притискач; 13 - вилка |
Під час чищення риби скребок утримується за пластмасову ручку 5, яка одночасно слугує корпусом, де в двох підшипниках обертається проміжних вал 4. Один кінець проміжного вала з'єднується зі скребком, а інший – через муфту з гнучким валом 6. Обертовий скребок захищено кожухом 2, що запобігає випадковому контакту пальців робітника зі скребком і розкиданню луски. Кожух має кільце, яке насаджується на корпус і притискається пластмасовою ручкою.
Електродвигун передає рух скребку через гнучкий вал. По всій довжині вал захищено кожухом 7. Ручка з'єднується з кожухом вала за допомогою гайки. Гнучкий вал приєднується до електродвигуна за допомогою електроізоляційної муфти 9. Електродвигун 10 кріпиться до столу кронштейном 11 з гвинтовим притискачем 12.
Лівою рукою тримають рибу за хвостовий плавник, а правою водять скребком від хвостової частини до голови. Далі рибу очищують з іншої сторони. Після завершення чистки скребок промивають гарячою водою при увімкненому двигуні.
Питання для самоперевірки
1. Які бувають способи очищення овочів?
2. Який спосіб чищення застосовують у закладах ресторанного господарства?
3. Які переваги та недоліки процесу механічного чищення картоплі?
4. Наведіть класифікацію очищувального обладнання.
5. Як побудовані картоплеочисні машини (дискові і конусні)?
6. Які відмінності між дисковими та конусними картоплеочисними машинами?
7. Які фактори впливають на якість очищення овочів?
8. Як регулюється тривалість очищення овочів в картоплеочисних машинах безперервної дії?
9. Коли доцільно встановлювати очищувальні машини безперервної дії?
10. Суть процесу машинного чищення риби від луски?
