Картоплеочисні машини періодичної дії

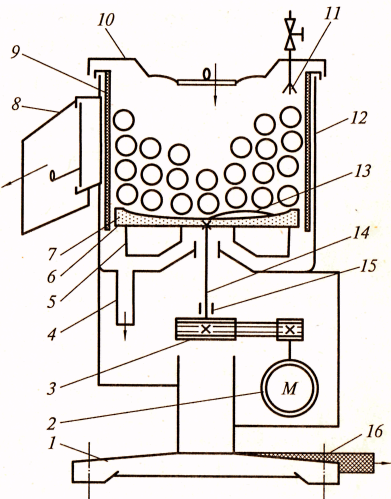

| Рис 3.2 Машина для чищення картоплі МОК – 150 (МОК – 300) 1 – станина; 2 – електродвигун; 3 - клинопасова передача; 4 – зливний патрубок; 5 – лопаті; 6 – металевий диск; 7 – абразивний диск; 8 – розвантажувальний люк; 9 - металічний циліндр з отворами; 10 - завантажувальний отвір; 11 – ніпель; 12 – робоча камера; 13 – хвиля; 14 – вертикальний вал; 15 – підшипник; 16 – зливний шланг |
Робоча камера 12 зроблена у вигляді полого циліндра, на вертикальних стінках якого закріплено циліндр 9 з отворами. Зверху камера закривається завантажувальним лотком 10, крізь отвір якого подаються овочі для очищення. Робочим органом машини є обертовий металевий диск 6. На його верхній частині знаходиться абразивний диск 7 з хвилями 13. Нижня частина диску має дві лопаті 5, які призначені для просування мезги до зливного патрубка 4. Робочий орган закріплено на вертикальному валу 14, який обертається в підшипниках 15. Обертання вертикальному валу передається від електродвигуна 2 через клинопасову передачу 3. Для вивантаження очищеного продукту з робочої камери передбачено люк 8, який закривається відкидними дверцятами. Подача води в робочу камеру здійснюється через ніпель 11. Для зливу води та відходів на зливний патрубок надівається шланг 16. Електродвигун встановлено вертикально на станині 1, яка закріплена на фундаменті висотою 100 мм.
Бульби надходять у робочу камеру, підхоплюються робочим органом і під дією відцентрової сили переміщуються від центра до стінок. При цьому між бульбою і абразивною поверхнею робочого органа виникає сила тертя, направлена в протилежну сторону від відносного руху. В результаті цього бульба закручується навколо своєї осі, проковзується і шкірка здирається мікрозубцями абразиви. Одночасно бульби обертаються і перекочуються, що забезпечує контакт різних ділянок поверхні бульб і шорсткою поверхнею робочого органа і стінок. Під час зіткнення бульб з похилою частиною
| Рис 3.3 Принципова схема механізму для чищення картоплі УММ – 5 |
Картоплеочисні машини МОК – 300 і МОЛ – 100 мають принципово однакову будову з машиною МОК – 150 і відрізняються лише габаритами, потужністю і деякими конструктивними особливостями.
Картоплеочисний механізм УММ – 5 (рис. 3.3) приєднується до універсальної кухонної машини УММ – ПР або УММ – ПС. Особливості даного механізма такі: для передачі руху від привода до робочого вала використовується конічна передача; стінки робочої камери не вкриті абразивним матеріалом.
До конусних машин періодичної дії для чищення картоплі відносяться К7 – МОК – 125 і МОК – 350.
Машина К7 – МОК – 125 (рис. 3.4) за будовою приводного механізму аналогічна машині МОК – 150. Основні відмінності такі: робочий орган має вигляд чаші обрізаного конуса 1; стінки робочої камери вкриті абразивними знімними сегментами 4; для зміни напрямку руху бульб і їх гальмування на стінках робочої камери передбачено виступ 2; в кришці завантажувального пристрою встановлено відбійник 3.
Основні параметри, які впливають на якість очищення, продуктивність і потужність обладнання такі: діаметр і висота робочої камери, кут підйому хвилі, кут конуса і частота обертання робочого органа. Мінімальний діаметр робочої камери повинен бути більше чотирьох діаметрів бульб. Мінімальну частоту обертання робочого органа визначають з умови, що відцентрова сила бульби більша, ніж сила тертя. При цьому забезпечується проковзування (здирання шкірки) з бульби, її перекочування і пересування до стінки за мінімального удару. При невеликих значення частоти обертання може бути відсутнє проковзування, а при дуже високих частотах спостерігається проковзування бульби без перекочування і сильний удар в стінку, що призводить до деформації продукту.
| Рис. 3.4 Принципова схема машини для чищення картоплі К7 – МОК – 125 1 – чаша; 2 – виступ; 3 – відбійник; 4 – абразивні сегменти |
