Характеристики табельных средств полевого водообеспечения
| № п/п | Наименование | ТУФ-200 | ПФ-200 | ПВУ-300 |
| 1. | Глубина бурения, и | - | - | - |
| 2. | Производительность, м3/ч | 0,2 | 0,2-0,3 | 0,3 |
| 3. | Время развертывания, ч | 1-1,5 | 1-1,5 | 0,2-4,7 |
| 4. | Расчет для работы, чел. | |||
| 5. | Время свертывания, ч | 0,5 | 0,5 | 0,5-1,0 |
| 6. | Масса, кг |
Рис. 5. Носимый фильтр НФ-30
Тканево-угольный фильтр ТУФ-200 (рис. 6)и переносной фильтр ПФ-200 (рис. 7) предназначены для очистки воды от естественных загрязнений, ее обеззараживания, обезвреживания и дезактивации. В комплект фильтра входят: блок фильтрования, ручной насос, резервуары РДВ-100 для воды (исходной и очищенной), ведра, запас фильтрующих материалов и реагентов.
Рис. 6. Тканево-угольный фильтр ТУФ-200: 1 - резервуары РДВ-100; 2 - фильтр;
3 - ручной насос; 4 - банка с активным углем; 5 - банка с сернокислым алюминием;
6 - банка с ДТС-ГК (НГК); 7 - крышка фильтра; 8 - уплотнительная прокладка;
9 - дренажный диск; 10 - перфорированный диск; 11 - уплотнительное кольцо;
12 - тканевый фильтр; 13 - корзинка; 14 - корпус фильтра
Технология очистки включает: обработку исходной воды в резервуарах коагулянтом (сернокислым алюминием), хлорсодержащим препаратом (НГК) и кальцинированной содой; отстаивание в течение заданного времени (не менее 30 минут); подачу воды ручным насосом на блок фильтрования, а с него - в резервуар очищенной воды.
Рис. 7 Переносной фильтр ПФ-200 в развернутом положении
Технология очистки воды на СКО-8с(рис. 5.8)включает очистку от естественных загрязнений, обеззараживание и дезактивацию воды с помощью блока ультрафильтрации, сорбционного фильтра и позволяет производить безреагентную очистку воды.

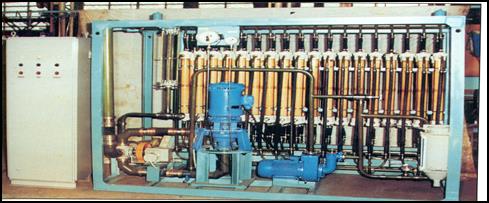

Рис. 8. Общий вид станции комплексной очистки воды СКО-8с
Станция СКО-8с предназначена для очистки воды от естественных загрязнителей, отравляющих веществ, бактериальных средств и сильнодействующих ядовитых веществ. Производительность 8 м3/ч.
Средства хранения и транспортировки воды
К средствам хранения и транспортировки воды относятся - табельные резервуары типа РДВ (рис. 9), фляги, бочки, бидоны. Основные параметры табельных резервуаров для воды представлены в табл. 7.
Таблица 7
