Условное обозначение и виды допусков формы и расположения

Допуски формы	Допуски расположения
Суммарные допуски формы и расположения

Базовый элемент обозначается при помощи зачерненного треугольника и связывается с рамкой, в которой указывается условное обозначение базы (рис.33, рис.36, б). Базы обозначаются заглавными буквами русского алфавита.

а) б)

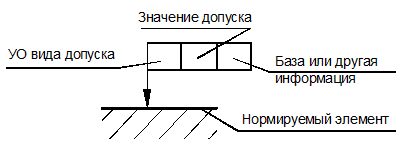

Рис.32. Схема обозначения допусков формы и расположения на чертежах: а – общая схема; б - обозначение нормируемого элемента с помощью выносной линии

Знак базы может быть непосредственно связан с рамкой условного обозначения допуска расположения, тогда третье поле в рамке отсутствует (рис.36, а).

Рис.33. Схема обозначения базового элемента

Примеры условных обозначений допусков формы представлены на рис.34.

а) б) в) г)

Рис.34. Условные обозначения: а - допуск круглости и цилиндричности; б - допуск плоскостности и его значение; в - допуск плоскостности на нормируемом участке;

г – допуск плоскостности, заданный к наклонной поверхности

Если базой является ось, то знак базы ставится напротив размерной линии поверхности. Если базой является поверхность, то - на образующей поверхности со сдвигом от размерной линии (рис.35.).

Рис.35. Варианты обозначение базового элемента

Два варианта обозначения базового элемента представлены на рис.36. В первом случае (рис.36, а) базой является поверхность, во втором (рис.36, б) - ось цилиндрической поверхности, для которой задан диаметральный размер.

а) б)

Рис. 36. Два варианта обозначения базы: а – знак базы связан с рамкой допуска;

б - знак базы связан с рамкой обозначения базы

а) б)

Рис. 37. Обозначение допуска биения: а – радиального; б - торцового и радиального

На рис.37, а обозначен допуск радиального биения, заданный относительно двух баз А и Б. Совместное обозначение двух одинаковых по значению допусков радиального и торцового биений относительно одной базы представлено на рис.37, б.

На рис.38 представлены обозначения зависимых допусков соосности, заданных в радиусном (рис. 38, а) и диаметральном выражениях (рис. 38, б).

а) б)

Рис. 38. Обозначение зависимого допуска соосности: а – в радиусном выражении;

б – в диаметральном выражении
