Допусков и посадок
Система допусков и посадок -совокупность рядов допусков и посадок, закономерно построенная на основе теоретических и экспериментальных исследований.
Признаки:
Первый признак. Основание системы.
По этому признаку посадки разделяются на две системы:
- систему отверстий;
- систему валов.

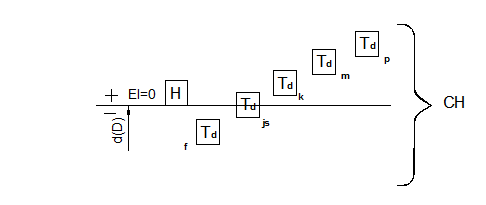

Посадки системы отверстия– посадки, в которых требуемые зазоры получаются сочетанием полей допусков валов с полем допуска основного отверстия, признаком которого является EI= 0 (обозначается H ).
Рисунок
Система отверстий – совокупность полей допусков валов (кроме h) и одного отверстия - H.
Ø30Н7 /к6
Ø30Н7 /f6 } СН
Ø30Н7 /р6
Посадки системы вала– посадки, в которых требуемые зазоры и натяги получаются сочетанием различных полей допусков отверстий с полем допуска основного вала, для которого характерно es = 0 (обозначается h).
рисунок
Система вала – совокупность всех полей допусков отверстий (кроме Н) и основного вала h.
Ø30К7/h6)
Ø30F7/h6) – Сh
Ø30Р7/h6)
Предпочтительной является система отверстий.
Пример применения системы вала:
1. Соединения гладкого вала с несколькими отверстиями по различным посадкам.
Рисунок
1. В соединении наружного кольца подшипника с отверстием в корпусе (подшипник – стандартное изделие, то есть обработке не подлежит).
3.Соединение, шпонки с пазами отверстия и вала по ширине шпонки.
Рисунок
Шпонка по высоте играет роль гладкого вала. На паз колеса требуется одно поле допуска, а на паз вала – другое, шпонка при этом обрабатывается по единому полю допуска (h9). Можно сказать, что это частный случай первого варианта.
2. Применение холоднотянутых калиброванных прутков в качестве осей или валов без дополнительной механической обработки в сельскохозяйственных машинах.
