Четвертый признак. Единица допуска.

Обозначается i (мкм) для размеров до 500 мм, а для размеров свыше 500 мм - I (мкм).

Она отражает влияние конструктивных технологических и метрологических факторов, является характеристикой точности и выражает зависимость допуска от номинального размера (является функцией номинального размера).

i =

0,45 - погрешности изготовления.

0,001D – погрешности измерения.

D = - среднее геометрическое крайних размеров интервала.

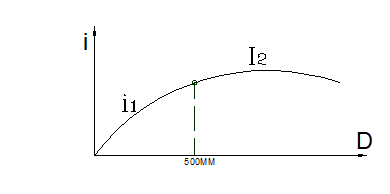

рисунок



Интервалы размеров, мм до 3 св. 3 до 6 св. 6 до 10 св. 10 до 18 св. 18 до 30 св. 30 до 50 св. 50 до 80 св. 80 до 120 св. 120 до 180 св. 180 до 250 св. 250 до 315 св. 315 до 400 св. 400 до 500
i, мкм 0,6 0,75 0,9 1,1 1,3 1,6 1,9 2,2 2,5 2,9 3,2 3,6
