Схема кабельного крана

Кран кабельный может быть передвижным и стационарным (рис. 7.4). Например, передвижной кран КК-20 длиной пролёта 100 м и грузоподъёмностью 20 тс. Конструктивно правая качающаяся опора 10 соединена с левой опорой 4 посредством несущего гибкого каната 8. Этот канат перекинут через неподвижный блок, закреплённый в опоре 10, и

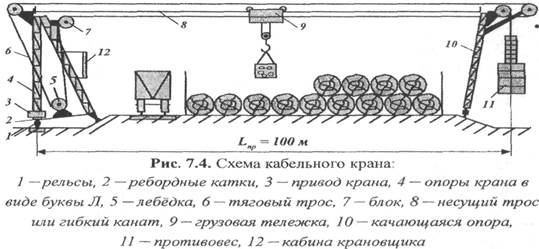

Рис. 7.4. Схема кабельного крана:

1 - рельсы, 2 - ребордные катки, 3 - привод крана, 4 - опоры крана в

виде буквы Л, 5 - лебёдка, 6 - тяговый трос, 7 - блок, 8 - несущий трос

или гибкий канат, 9 - грузовая тележка, 10 - качающаяся опора,

11 - противовес, 12 - кабина крановщика

соединён с противовесом 11. Меняя длину этого несущего гибкого каната 8 и вес противовеса 11, можно изменить пролёт крана. Здесь после включения лебёдки 5 тяговый трос передвигает грузовую тележку 9 по несущему гибкому канату 8. На грузовой тележке установлена лебёдка, состоящая из электродвигателя, редуктора и рабочего барабана. На рабочий барабан намотан трос, соединённый подвижным блоком, связанным с крюком. Одновременно этот кран может перемещать пачку деревьев или хлыстов массой до 20 тс.
