В разрезе нефтегазовой скважины (Западная Сибирь)



Количественная интерпретация данных проводилась для продуктивных пластов песчаников, которым присвоены индексы 1 и 2, в интервале разреза 2510-2575 м в следующей последовательности:

1) Снимались оптимальные значения ρк, ρс, dc и L вычислялись параметры ρкс и L/dc (табл.4.1).

Таблица1. Данные для построения фактических кривых зондирования

№п/п L d ρk ρc L/d ρk c
0,45 0,22 2,05 0,32
1,05 0,22 4,77 0,38
2,25 0,22 5,2 10,23 0,14
4,25 0,22 2,7 19,32 0,07
8,5 0,22 38,64 0,11
0,45 0,21 2,14 0,37
  1,05 0,21 5,00 0,54
  2,25 0,21 8,5 10,71 0,24
  4,25 0,21 4,8 20,24 0,14
  8,5 0,21 40,48 0,11

2) Строились в билогарифмическом масштабе фактические кривые БКЗ (рис. 4.25).

Рис. 4.25. Фактические кривые БКЗ



3) Сопоставлялись фактические кривые с теоретическими 2-х слойной палетки БКЗ и выполнялась оценка пластов на предмет проницаемости (рис.4.26).

Результаты сопоставления:

Пласт 1. Наблюдается расхождение фактической кривой с двухслойной палеточной. Правая ветвь сечёт теоретические кривые и уходит вниз, что указывает на повышающее проникновение. Следовательно, пласт проницаемый. По сопоставлению левой ветви с теоретическими оценивалась зона проникновения, которая имеет параметры ρпс = 5, что являляется основой для дальнейшей интерпретации кривой по трёхслойной палетке.

Пласт 2. Наблюдается также расхождение фактической кривой с двухслойной палеточной. Правая ветвь сечёт теоретические кривые и уходит вниз, что указывает на повышающее проникновение. Левая ветвь совпадает с теоретической двухслойной. Для последней интерпретируемой кривой зона проникновения имеет параметры ρпс = 10.



Рис. 4.26. Сопоставление (подбор) фактических кривых пластов 1 и 2 с палеточными двухслойной палетки 1А



4). Сопоставлялись фактические кривые с теоретическими трёхслойных палеток. Подобраны трёхслойные палетки со следующими параметрами:

· пласт 1 - D/dc = 2; ρс = 5

· пласт 2 - D/dc = 2; ρс = 10

Результаты сопоставления представлены на рис. 4.27.

Результаты сопоставления:

· пласт 1 - ρпс = 0,5; ρс = 5; D/dc = 2; отсюда следует: ρп = 18,5 Ом*м,

ρ = 185 Ом*м, D = 0,43 м и h = 7 м

· пласт 2 - ρпс = 1; ρс = 10; D/dc = 2; отсюда следует: ρп = 35,0 Ом*м,

ρ = 350 Ом*м, D = 0,42 м и h = 9 м

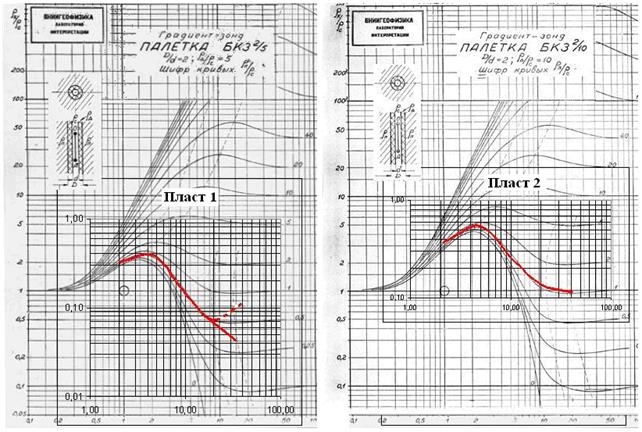

Рис. 4.27. Сопоставление (подбор) фактических кривых пластов 1 и 2 с палеточными трехслойными палетоки 4А и 5А

Искомые значения ρп и h сведены в таблице 4.2.

Таблица 4.2. Результаты количественной интерпретации данных БКЗ

№ пласта ρп h
18,5
35,0



Рассмотрение данных таблицы 4.2 показывает, что для пласта 1 ρп = 18,5 Ом*ми это значение соответствует УЭС водонефтенасыщенных пластов. Для пласта 2 ρп = 35,0 Ом*м и это значение соответствует УЭС нефтенасыщенных пластов.

· Проектное задание по ГИС.



1. Дать определение скважины, как объекта изучения геологических разрезов. Назвать основные геологические задачи, решаемые методами ГИС.

2. Раскрыть смысл каротажа скважин и специфику скважинных геофизических методов при решении геологических задач.

3. Составить классификацию методов ГИС по используемым геофизическим полям.

5. Дать определение поисковых и детализационных комплексов ГИС для изучения нефтегазовых, углеразведочных и рудных скважин.

6. Составить и объяснить схему получения каротажных данных в процессе ГИС и на примере одного из методов охарактеризовать аппаратуру и технические средства для скважинных геофизических исследований.

7. Рассказать в каком виде представляются результаты ГИС и как выполняется интерпретация результатов каротажа.

8. Объяснить основы техники безопасности при производстве геофизических работ в геологоразведочных скважинах.

9. Раскрыть смысл решения прямых и обратных задач каротажа.

10. Рассказать методику качественной и количественной интерпретации результатов ГИС.

1) Раскрыть смысл каротажа скважин и специфику скважинных геофизических методов при решении геологических задач.

2) Составить реферат по обеспечению технических работ в скважинах и оперативному контролю их состояния.

3) Определить типовые поисковые и детализационные комплексы ГИС для изучения нефтегазовых, углеразведочных и рудных скважин.

4) Описать в каком виде представляются результаты ГИС и как выполняется интерпретация результатов каротажа.

· Тесты рубежного контроля раздела 4-А.

1. Вопрос: Какие существуют типы зондов КС?

Ответ: Прямые и обращенные зонды. Зонды бокового и микрокаротажа. Потенциал- и градиент-зонды. Зонды методоа естественных потенциалов и вызванной поляризации.

2. Вопрос: Какие задачи решаются поисковым комплексом ГИС?

Ответ: Геологические, гидрогеологические, инженерно-геологические и геоэкологические. Литологическое расчленение разрезов скважин, выделение целевых объектов, определение их глубины залегания и мощности. Определение состояния ствола скважины, наличие в ней продуктивных горизонтов. Поиск и выделение в разрезах скважин зон, содержащих полезные ископаемые.

3. Вопрос: Что собой представляет аппаратура для производства ГИС?

Ответ: Стационарную (на спецавтомобиле) или переноснуюя каротажную станцию с набором зондов, скважинных приборов и наземных регистрирующих устройств. Скважинные приборы для измерения сигналов электрического, радиационного и сесмоакустического полей. Индикаторы удельного электрического сопротивления, удельной электропроводности, естественной и искусственной радиоактивности, нейтронного излучения и акустической жесткости.

4. Вопрос: В чем особенности и отличия импульсного нейтрон-нейтронного и нейтронного каротажа?

Ответ: В способах регистрации тепловых и быстрых нейтронов. В изучении радиационного фона в скважинах и на дневной поверхности. В получении данных о составе радиоактивных элементов в продуктивных пластах. В использовании вместо ампульного источника специального генератора нейтронов.

5. Вопрос: Какими методами ГИС можно изучать состояние продуктивных пластов в околоскважинном пространстве?

Ответ: Методами электрического, акустического и индукционного каротажа. Методами прострелочно-взрывных работ в скважинах. Методами БКЗ и ВИКИЗ. Методом газового каротажа в комплексе с акустическим телевизором.



· Критерии оценки по ГИС.

Коллоквиум.



· Литература к разделу ГИС.

Основная:

1. Геофизика: учебник /Под ред. В.К. Хмелевского. - М.: КДУ, 2007. – С. 191-252.

2. Геофизические методы исследования. (Под редакцией В.К.Хмелевского). Учебное пособие. – М.: Недра, 1988. – С. 233-277.

Дополнительная:

1. Горбачев Ю.И. Геофизические методы исследования скважин. Учебное пособие. – М.: Недра, 1988. – С. 3-380

2. Федынский В.В. Разведочная геофизика. Учебное пособие. – М.: Недра, 1967. – С. 568-570, 580-587, 596-664.
