МЕТОДЫ ВСКРЫТИЯ ПРОДУКТИВНЫХ ГОРИЗОНТОВ И ОСВОЕНИЯ СКВАЖИНЫ
Вскрытие пластов и освоение скважины должны быть проведены качественно.
В разрезе нефтяных и газовых месторождений встречается большое количество пористых пластов-коллекторов (песков, песчаников, известняков), разобщенных друг от друга глинами, мергелями, плотными песчаниками и другими породами. Эти пласты могут быть нефтеносными, газоносными, водоносными и сухими. Поэтому, особое внимание должно быть обращено на конструкцию забоя скважины.
В практике бурения применяют следующие основные конструкции забоев при заканчивании скважин (Рисунок 2.30).

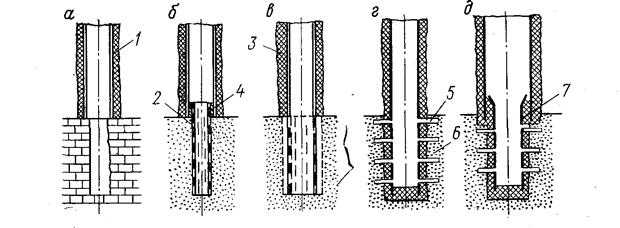

Рисунок 2.30 — Схема конструкции забоев при заканчивании скважины
1 — обсадная колонна; 2 — фильтр; 3 — цементный камень; 4 — пакер; 5 — перфорационные отверстия;
6 — продуктивный пласт; 7 — хвостовик
Установка водозакрывающей колонны в кровле продуктивного горизонта и цементирование с последующим вскрытием пласта и спуском специального фильтра (Рисунок 2.30 б) или хвостовика (Рисунок 2.30 д). В некоторых случаях в устойчивых породах продуктивной части разреза фильтр или хвостовик не спускаются, и водозакрывающая колонна является эксплуатационной (Рисунок 2.30 а).
Полное вскрытие пласта со спуском комбинированной колонны с манжетной заливкой ее выше нефтеносного объекта и с фильтром в нижней части против пласта (Рисунок 2.30 в).
Полное вскрытие пласта со спуском колонны со сплошным цементированием и последующим простреливанием отверстий против продуктивных горизонтов (Рисунок 2.30 г).
Перечисленные методы направлены на то, чтобы не допустить закупорки пор и создать благоприятные условия для движения нефти из пласта в скважину.
Методы вскрытия пласта в зависимости от пластового давления, степени насыщенности пласта нефтью, степени дренирования и других факторов могут быть различными, но все они должны удовлетворять следующим основным требованиям:
¨ При вскрытии пласта с высоким давлением должна быть предотвращена возможность открытого фонтанирования скважины.
¨ При вскрытии пласта должны быть сохранены на высоком уровне природные фильтрационные свойства пород призабойной зоны. Если проницаемость пород мала, должны быть приняты меры по улучшению фильтрационных свойств призабойной зоны скважины.
¨ Должны быть обеспечены соответствующие интервалы вскрытия пласта, гарантирующие длительную безводную эксплуатацию скважин и максимальное облегчение притока нефти к забою.
В скважинах с высоким пластовым давлением должно осуществляться полное вскрытие пласта со всеми мерами предосторожности с последующим спуском эксплуатационной колонны со сплошной цементировкой и простреливанием отверстий против продуктивных горизонтов.
Перфорация обсадной колонны. Для вскрытия пластов с целью их эксплуатации или опробования в обсадной колонне и цементном кольце пробивают отверстия при помощи пулевой или беспулевой перфорации. Перфораторы, соединенные в гирлянды, спускают в скважину на каротажном кабеле. В камеры перфоратора закладывают заряд пороха и запал. При подаче тока по кабелю с поверхности порох воспламеняется и пуля с большой скоростью выталкивается из ствола перфоратора (Рисунок 2.31).
За один спуск и подъем перфоратор простреливает 6 – 12 отверстий пулями диаметром 11 – 11.5 мм.
Рисунок 2.31 — Пулевой перфоратор с вертикально-криволинейными стволами
Широкое распространение получила беспулевая перфорация. В этом случае отверстие в колонне создается не пулями, а фокусированными струями газов, которые возникают при взрыве кумулятивных зарядов (Рисунок 2.32).
Рисунок 2.32 — Устройство корпусного кумулятивного перфоратора ПК105ДУ
1 — взрывной патрон; 2 — детонирующий шнур; 3 — кумулятивный заряд; 4 — электропровод
Для улучшения связи скважины с продуктивным пластом может применяться гидропескоструйный метод вскрытия пласта. В скважину на колонне насосно-компрессорных труб спускают струйный аппарат, состоящий из корпуса и сопел (Рисунок 2.33). При нагнетании в трубы под большим давлением жидкость с песком выходит из сопел с большой скоростью и песок разрушает колонну, цементное кольцо и породу. Гидропескоструйная перфорация имеет ряд преимуществ перед другими методами: отверстия в колонне и цементе не имеют трещин, имеется возможность регулировать диаметр и глубину отверстий, можно создать горизонтальные и вертикальные надрезы. К недостаткам этого вида перфорации следует отнести большую стоимость и потребность в громоздком наземном оборудовании.

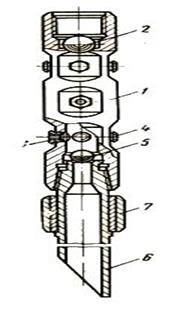

Рисунок 2.33 — Аппарат для пескоструйной перфорации АП-6М
1 — корпус; 2 — шар опрессовочного клапана; 3 — узел насадки; 4 — заглушка; 5 — шар клапана; 6 — хвостовик; 7 — центратор
После перфорации проводится освоение скважины,т.е. вызывают приток в нее нефти и газа. Для чего уменьшают давление бурового раствора на забой одним из следующих способов:
· промывка — замена бурового раствора, заполняющего ствол скважины после бурения, более легкой жидкостью — водой или нефтью;
· поршневание (свабирование) — снижение уровня жидкости в скважине путем спуска в насосно-компрессорные трубы и подъема на стальном канате специального поршня (сваба). Поршень имеет клапан, который открывается при спуске и пропускает через себя жидкость, заполняющую НКТ. При подъеме же клапан закрывается, и весь столб жидкости, находящийся над поршнем, выносится на поверхность.
От использовавшихся прежде способов уменьшения давления бурового раствора на забой, продавливания сжатым газом и аэрации (насыщения раствора газом) в настоящее время отказались по соображениям безопасности.
Таким образом, освоение скважины в зависимости от конкретных условий может занимать от нескольких часов до нескольких месяцев.
После появления нефти и газа скважину принимают эксплуатационники, а вышку передвигают на несколько метров для бурения очередной скважины куста или перетаскивают на следующий куст.
