ПРОМЫВКА СКВАЖИН



Промывка скважин — одна из самых ответственных операций, выполняемых при бурении. Первоначально назначение промывки ограничивалось очисткой забоя от частичек выбуренной породы и их выносом из скважины, а также охлаждением долота. Однако по мере развития бурового дела функции бурового раствора расширились. Теперь сюда входят:

1. вынос частиц выбуренной породы из скважины;

2. передача энергии турбобуру или винтовому двигателю;

3. предупреждение поступления в скважину нефти, газа и воды;

4. удержание частичек разбуренной породы во взвешенном состоянии при прекращении циркуляции;

5. охлаждение и смазывание трущихся деталей долота;

6. уменьшение трения бурильных труб о стенки скважины;

7. предотвращение обвалов пород со стенок скважины;

8. уменьшение проницаемости стенок скважины, благодаря коркообразованию.

Соответственно буровые растворы должны удовлетворять ряду требований:

ü выполнять возложенные функции;

ü не оказывать вредного влияния на бурильный инструмент и забойные двигатели (коррозия, абразивный износ и т.д.);

ü легко прокачиваться и очищаться от шлама и газа;

ü быть безопасными для обслуживающего персонала и окружающей среды;

ü быть удобными для приготовления и очистки;

ü быть доступными, недорогими, допускать возможность мно­гократного использования.

При вращательном бурении нефтяных и газовых скважин в качестве промывочных жидкостей используются:

¨ агенты на водной основе (техническая вода, естественные буровые растворы, глинистые и неглинистые растворы);

¨ агенты на углеводородной основе;

¨ агенты на основе эмульсий;

¨ газообразные и аэрированные агенты.

Техническая вода — наиболее доступная и дешевая промывочная жидкость. Имея малую вязкость, она легко прокачивается, хорошо удаляет шлам с забоя скважины и лучше, чем другие жидкости, охлаждает долото. Однако она плохо удерживает частицы выбуренной породы (особенно при прекращении циркуляции), не образует упрочняющей корки на стенке скважины, хорошо поглощается низконапорными пластами, вызывает набухание глинистых пород, ухудшает проницаемость коллекторов нефти и газа.

Естественным буровым растворомназывают водную суспензию, образующуюся в скважине в результате диспергирования шлама горных пород, разбуриваемых на воде.

Основное достоинство применения естественных буровых растворов состоит в значительном сокращении потребности в привозных материалах на их приготовление и обработку, что ведет к удешевлению растворов. Однако их качество и свойства зависят от минералогического состава и природы разбуриваемых глин, способа и режима бурения, типа породоразрушающего инструмента. Нередко в них велико содержание абразивных частиц. Поэтому естественные буровые растворы применяют в тех случаях, когда по геолого-стратиграфическим условиям не требуется промывочная жидкость высокого качества.

Глинистые буровые растворыполучили наибольшее распространение при бурении скважин. Для бурового дела наибольший интерес представляют три группы глинистых минералов: бентонитовые (монтмориллонит, бейделлит, нонтронит, сапонит и др.), каолиновые (каолинит, галлуазит, накрит и др.) и гидрослюдистые (иллит, бравиазит и др.). Наилучшими качествами с точки зрения приготовления бурового раствора обладают онтмориллонит и другие бентонитовые минералы. Так, из 1 тонны бентонитовой глины можно получить около 15 м3 высококачественного глинисого раствора, тогда как из глины среднего качества — 4 ... 8 м3, а из низкосортных глин — менее 3 м3.

Глинистые растворы глинизируют стенки скважины, образуя тонкую плотную корку, которая препятствует проникновению фильтрата в пласты. Их плотность и вязкость таковы, что растворы удерживают шлам разбуренной породы даже в покое, предотвращая его оседание на забой при перерывах в промывке. Утяжеленные глинистые растворы, создавая большое противодавление на пласты, предупреждают проникновение пластовых вод, нефти и газа в скважину и открытое фонтанирование при бурении. Однако по этим же причинам затруднено отделение частиц породы в циркуляционной системе бурового раствора.

Применяются также другие буровые растворы на водной основе: малоглинистые (для бурения верхней толщи выветрелых и трещиноватых горных пород), соленасыщенные (при бурении в мощных толщах соленосных пород), ингибированные (обработанные химреагентами для предупреждения набухания разбуриваемых пород и чрезмерного обогащения раствора твердой фазой) и т.д.

К неглинистымотносятся буровые растворы, приготовленные без использования глины. Безглинистый буровой раствор с конденсированной твердой фазой готовится на водной основе. Дисперсная фаза в нем получается химическим путем, в результате взаимодействия находящихся в растворе ионов магния с щелочью NaOH или Са(ОН)2. Химическая реакция приводит к образованию в растворе микроскопических частиц гидрооксида магния Mg(OH)r Раствор приобретает гелеобразную консистенцию и после химической обработки превращается в седиментационно устойчивую систему. Такой раствор сохраняет свои структурно-механические свойства при любой минерализации. Поэтому его применяют в случаях, когда требуется обеспечить высокую устойчивость стенок скважины, но обеспечить контроль и регулирование минерализации раствора сложно.

Другим типом неглинистых буровых растворов являются биополимерные растворы. Биополимеры получают при воздействии некоторых штаммов бактерий на полисахариды. Свойства биополимерных растворов регулируются так же легко, как свойства лучших буровых растворов из бентонитовых глин. Вместе с тем, некоторые из них оказывают флокулирующее воздействие на шлам выбуренных пород, предупреждая таким образом образование суспензии. Кроме того, растворы биополимеров термоустойчивы. Сдерживает их применение относительно высокая стоимость.

Буровые растворы на углеводородной основе представляют собой многокомпонентную систему, в которой дисперсионной (несущей) средой является нефть или жидкие нефтепродукты (обычно дизельное топливо), а дисперсной (взвешенной) фазой — окисленный битум, асфальт или специально обработанная глина (гидрофобизи-рованный бентонит).

Буровые растворы на углеводородной основе не оказывают отрицательного влияния на свойства коллекторов нефти и газа, обладают смазывающей способностью: при их использовании уменьшается расход мощности на холостое вращение бурильной колонны в стволе скважины и снижается износ бурильных труб и долот. Однако стоимость приготовления таких буровых растворов довольно высока, они пожароопасны, трудно удаляются с инструмента и оборудования.

Применяют буровые растворы на углеводородной основе для повышения эффективности бурения в породах-коллекторах и сохранения их нефтегазоотдачи на исходном уровне, а также для проводки скважин в сложных условиях при разбуривании мощных пачек набухающих глин и растворимых солей.

У эмульсионных буровых растворовдисперсионной средой является эмульсия типа «вода в нефти», а дисперсной фазой — глина.

Буровой раствор, приготовленный на основе эмульсии типа «вода в нефти», называется обращенным эмульсионным или инвертной эмульсией. Жидкая фаза такого раствора на 60 ... 70 % состоит из нефти или нефтепродуктов, остальное — вода. Однако содержание воды в инвертной эмульсии может быть доведено до 80 % и выше, если в нее ввести специальные эмульгаторы.

Эмульсионные буровые растворы используются при бурении в глинистых отложениях и солевых толщах. Они обладают хорошими смазочными свойствами и способствуют предупреждению прихвата инструмента в скважине.

Сущность бурения с продувкой газомзаключается в том, что для очистки забоя, выноса выбуренной породы на дневную поверхность, а также для охлаждения долота используют сжатый воздух, естественный газ или выхлопные газы двигателей внутреннего сгорания. Применение газообразных агентов позволяет получить большой экономический эффект: увеличивается механическая скорость (в 10 ... 12 раз) и проходка на долото (в 10 раз и более). Благодаря высоким скоростям восходящего потока в затрубном пространстве, ускоряется вынос выбуренных частиц породы. Использование газообразных агентов облегчает проведение гидрогеологических наблюдений в скважинах. Кроме того, увеличивается коэффициент нефтегазоотдачи пласта.

Аэрированные буровые растворыпредставляют собой смеси пузырьков воздуха с промывочными жидкостями (водой, нефтеэмуль-сиями и др.) в соотношении до 30:1. Для повышения стабильности аэрированных растворов в их состав вводят реагенты — поверхностно-активные вещества и пенообразователи.

Аэрированные буровые растворы обладают теми же свойствами, что и жидкости, из которых они приготовлены (для глинистых растворов — образуют глинистую корку, обладают вязкостью и напряжением сдвига, сохраняют естественную проницаемость призабойной зоны пласта при его вскрытии). Вместе с тем, большим преимуществом аэрированных жидкостей является возможность их применения в осложненных условиях бурения, при катастрофических поглощениях промывочных жидкостей, вскрытии продуктивных пластов с низким давлением.

Основными параметрами буровых растворовявляются плотность, вязкость, показатель фильтрации, статическое напряжение сдвига, стабильность, суточный отстой, содержание песка, водородный показатель.

Плотностьпромывочных жидкостей может быть различной: у растворов на нефтяной основе она составляет 890 ... 980 кг/м3, у малоглинистых растворов — 1050 ... 1060 кг/м3, у утяжеленных буровых растворов — до 2200 кг/м3 и более.

Выбор бурового раствора должен обеспечить превышение гидростатического давления столба в скважине глубиной до 1200 м над пластовым на 10 ... 15 %, а для скважин глубже 1200 м — на 5 ... 10 %.

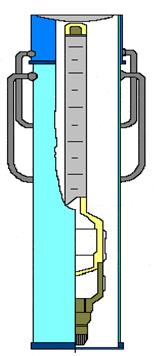

Определение величины плотности раствора производится прибором АБР-1 (Рисунок 2.34).

Вязкостьхарактеризует свойство раствора оказывать сопротивление его движению и определяется с помощью «воронки МАРША» (Рисунок 2.35).



Рисунок 2.34 — Прибор АБР – 1 Рисунок 2.35 — Воронка МАРША, для определения условной вязкости



Показатель фильтрации— способность раствора при определенных условиях отдавать воду пористым породам. Чем больше в растворе свободной воды и чем меньше глинистых частиц, тем большее количество воды проникает в пласт. Фильтрация глинистого раствора определяется с помощью прибора ВМ-6 (Рисунок 2.36).

Статическое напряжение сдвигахарактеризует усилие, которое требуется приложить, чтобы вывести раствор из состояния покоя.

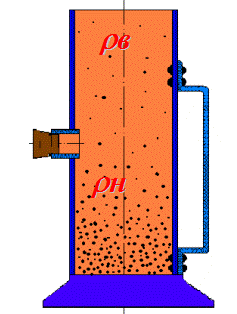

Стабильностьхарактеризует способность раствора удерживать частицы во взвешенном состоянии. Она определяется величиной разности плотностей нижней и верхней половин объема одной пробы после отстоя в течении 24 ч. и определяется с помощью цилиндра ЦС – 2 (Рисунок 2.37). Для обычных растворов ее величина должна быть не более 0.02 г/см3, а для утяжеленных — 0.06 г/см3.



Рисунок 2.36 — Конструкция прибора ВМ – 6 Рисунок 2.37 — Цилиндр стабильности ЦС – 2



Суточный отстой — количество воды, выделяющееся за сутки из раствора при его неподвижном хранении (Рисунок 2.38). Для высокостабильных растворов величина суточного отстоя должна быть равна нулю.

Содержание песка — параметр, характеризующий содержание в растворе частиц (породы, не разведенных комочков глины), не способных растворяться в воде. Его измеряют по величине осадка, выпадающего из бурового раствора, разбавленного водой, после интенсивного взбалтывания (Рисунок 2.39). В хорошем растворе содержание песка не должно превышать 1 %.



Рисунок 2.38 — Прибор для определения суточного отстоя Рисунок 2.39 — ОМ – 2



Величина водородного показателярН характеризует щелочность бурового раствора. При рН>7 раствор щелочной, при рН=7 — нейтральный, при рН<7 — кислый.



Химическая обработка буровых растворов



Химическая обработка бурового раствора заключается во введении в него определенных химических веществ с целью улучшения свойств без существенного изменения плотности.

В результате химической обработки достигаются следующие положительные результаты:

ü повышение стабильности бурового раствора;

ü снижение его способности к фильтрации, уменьшение толщины и липкости корки на стенке скважины;

ü регулирование вязкости раствора в сторону ее увеличения или уменьшения;

ü придание ему специальных свойств (термостойкости, солестойкости и др.).

В глинистые буровые растворы вводят также смазочные добавки и пеногасители. Благодаря смазывающим добавкам улучшаются условия работы бурильной колонны и породоразрушающего инструмента в скважине. Пеногасители препятствуют образованию пены при выделении из промывочной жидкости газовой фазы.
