Метод естественного постоянного электрического поля (ЕП)

Метод ЕП основан на изучении окислительно-восстановительных, диффузионно-адсорбционных и фильтрационных процессов в земной коре. Они создают аномалии, которые могут быть зарегистрированы микровольтметром постоянного тока с высокоомным входом. Для производства работ используются специальные неполяризующиеся электроды, так как таковые металлические из-за окисления в грунте создают значительную (до 1 В) электродную разность потенциалов. Полевые наблюдения состоят в измерениях потенциала (U_ЕП) или разности потенциалов (ΔU_ЕП) между измерительными электродами Mи N(рис 2.8).

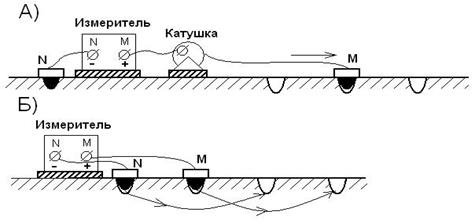

Рис.2.8. Схема съемки потенциалов (А) и градиентов потенциала (Б) методом ЕП

Усовершенствование методики измерений ЕП заключается в помещении неполяризующихся электродов в тряпичные чехлы (мешочки), обильно смоченные водой, которая из пластиковых бутылок также заливается в лунки, заранее подготовленные на профиле. Таким простым и оригинальным способом («тряпичным фитилем») и осуществляется контакт неполяризующихся электродов с грунтом в период измерений, что существенно увеличивает производительность и повышает точность.

При длине профилей до 1 км целесообразно использовать способ измерения потенциала, а свыше 1 км – способ измерения градиента потенциала. Для выявления аномальных зон повышенной флюидопроницаемости вполне приемлем шаг измерений 10 м. При этом, работая по способу градиента (DU), через каждые 200 м необходимо производить контрольные (повторные) измерения DU для оценки накапливающейся погрешности и последующей ее ликвидации.

На рис. 2.9 показан типовой график ЕП над металлическим объектом (трубой водовода). Исследования методом ЕП также эффективны при изучении зон инфильтрации (отрицательные аномалии) и разгрузки (положительные аномалии) подземных вод.

Рис. 2.9. Форма графика ЕП
