Электроразведочная установка

Разность потенциалов между электродами M и N согласно формуле (2.8) будет:

∆U_MN=U_M^AB-U_N^AB =[(I*ρ/2π)*(1/AM-1/BM)]-[ (I*ρ/2π)*(1/AN-1/BN)],

следовательно:

ρ=(∆U/I)* (2π/[1/AM-1/BM-1/AN-1/BN]) =(∆U/I)*k, где

k =2π/(1/AM-1/BM-1/AN-1/BN) (2.9)

Как видно из (2.9), k зависит только от геометрических размеров между питающими и измерительными электродами и его сущность в компенсации уменьшения потенциала поля или его напряженности по мере удаления точек измерения от источника.

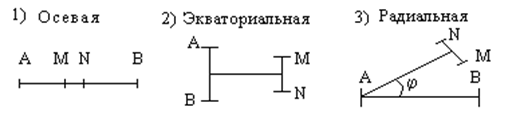

В практике электроразведки наибольшее применение получили осевые, экваториальные и радиальные электроразведочные установки (рис. 2.12).

Рис. 2.12. Типы электроразведочных установок
