Пример 3.2

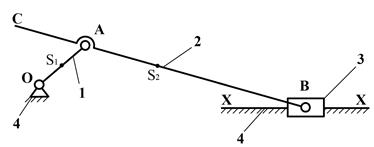

Кинематический расчёт кривошипно-ползунного механизма. Определение ускорений точек звеньев для заданного положения механизма.

Дано:

1.Угловая скорость кривошипа является постоянной и равна , .

2.Размеры звеньев: ОА = 20мм, АВ = 76мм, АС = 26мм, AS2 = 25 мм.

Решение:

1.Определение ускорения точки А.

Так как угловая скорость является постоянной, то .

.

Вектор ускорения направлен параллельно кривошипу ОА от точки А к точке О.

Выбираем масштаб плана ускорений . Найдём отрезок, изображающий вектор ускорения на плане: . Из полюса плана ускорений откладываем данный отрезок в направлении, параллельном АО.



План ускорений

2.Определение ускорения точки В.

Запишем векторное уравнение: . Уравнение решаем графически.

Вектор относительного ускорения раскладываем на нормальную и касательную составляющие: .

Нормальное относительное ускорение равно:

.

Найдём отрезок, изображающий вектор ускорения на плане:

Продолжаем строить план ускорений, используя правило сложения векторов. Вектор ускорения направлен параллельно АВ. Откладываем отрезок из точки плана ускорений в указанном направлении от точки В к точке А.

Вектор ускорения направлен перпендикулярно АВ. Проводим это направление из точки плана ускорений. Вектор ускорения направлен параллельно оси x – x. Проводим это направление из полюса . Две прямые линии, проведённые из точек и в указанных направлениях, пересекаются в точке .

Найдем величины ускорений. Измеряя длины полученных отрезков и умножая их на масштаб , получим:
