Поток жидкости и его параметры. Виды и режимы течения жидкости.

Гидродинамика – раздел механики, изучающий движение жидкостей и газов (в интервале дозвуковых скоростей, а также их взаимодействие с твердыми и жидкими телами, находящимися в жидкости или газе).

Движение жидкостей, называемое потоком жидкости, происходит по открытым или закрытым каналам (трубопроводам). Движение жидкости, не имеющей открытой поверхности, называется напорным движением. Напорные потоки занимают весь объём закрытого трубопровода. Движение по рекам, лоткам, каналам называется безнапорным. Движение жидкости, при котором её скорость в любой точке занятого жидкостью пространства, не меняется во времени, называется установившимся или стационарным движением. Поверхность, проведённая нормально к направлению движения жидкостей, называется поперечным или живым сечением потока. Линия, по которой ограничивается живое сечение потока жидкости, называется смоченным периметром.

Линия тока ─ это кривая, проведенная в движущейся жидкости в данный момент времени так, что в каждой точке векторы скорости совпадают с касательными к этой кривой.

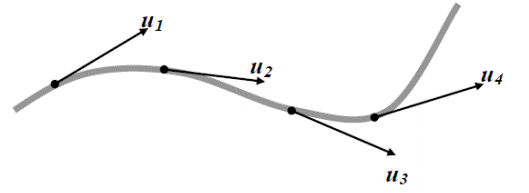

Рисунок 3.1─ Линия тока

Нужно различать траекторию и линию тока. Траектория характеризует путь, проходимый одной определенной частицей, а линия тока направление движения в данный момент времени каждой частицы жидкости, лежащей на ней.

При установившемся движении линии тока совпадают с траекториями частиц жидкости. При неустановившемся движении они не совпадают, и каждая частица жидкости лишь один момент времени находится на линии тока, которая сама существует лишь в это мгновение. В следующий момент возникают другие линии тока, на которых будут располагаться другие частицы. Еще через мгновение картина опять меняется.

Если выделить в движущейся жидкости элементарный замкнутый контур площадью dω и через все точки этого контура провести линии тока, то получится трубчатая поверхность, которую называют трубкой тока.





Рисунок 3.2 ─ Трубка тока



Часть потока, ограниченная поверхностью трубки тока, называется элементарной струйкой жидкости. Таким образом, элементарная струйка жидкости заполняет трубку тока и ограничена линиями тока, проходящими через точки выделенного контура с площадью dω. Если dωустремить к 0, то элементарная струйка превратится в линию тока.

Из приведённых выше определений вытекает, что в любом месте поверхности каждой элементарной струйки (трубки тока) в любой момент времени вектора скоростей направлены по касательной (и, следовательно, нормальные составляющие отсутствуют). Это означает, что ни одна частица жидкости не может проникнуть внутрь струйки или выйти наружу. При установившемся движении элементарные струйки жидкости обладают рядом свойств:

─ площадь поперечного сечения струйки и ее форма с течением времени не изменяются, так как не изменяются линии тока;

─ проникновение частиц жидкости через боковую поверхность элементарной струйки не происходит;

─ во всех точках поперечного сечения элементарной струйки скорости движения одинаковы вследствие малой площади поперечного сечения;

─ форма, площадь поперечного сечения элементарной струйки и скорости в различных поперечных сечениях струйки могут изменяться.

Трубка тока является как бы непроницаемой для частиц жидкости, а элементарная струйка представляет собой элементарный поток жидкости. При неустановившемся движении форма и местоположение элементарных струек непрерывно изменяются.

Расход потока жидкости (расход жидкости) – количество жидкости, протекающей в единицу времени через живое сечение потока. Различают объёмный, массовый и весовой расходы жидкости.

Объёмный расход жидкости это объём жидкости, протекающей в единицу времени через живое сечение потока.

Объёмный расход жидкости измеряется обычно в м³/с, дм³/сили л/с. Он вычисляется по формуле

(3.1)

где ─ объёмный расход жидкости; ─ объём жидкости, протекающей через живое сечение потока; ─ время течения жидкости.

С учётом того, что поток складывается из элементарных струек, то и расход потока складывается из расходов элементарных струек жидкости .

Расход элементарной струйки – объем жидкости , проходящей через живое сечение струйки в единицу времени.

Таким образом,

(3.2)

Если последнее выражение проинтегрировать по площади живого сечения потока можно получить формулу объёмного расхода жидкости, как сумму расходов элементарных струек

Применение этой формулы в расчетах весьма затруднительно, так как расходы элементарных струек жидкости в различных точках живого сечения потока различны. Поэтому в практике для определения расхода чаще пользуются понятием средней скорости потока.

Средняя скорость потока жидкости в данном сечении это не существующая в действительности скорость потока, одинаковая для всех точек данного живого сечения, с которой должна была бы двигаться жидкость, что бы её расход был равен фактическому.
