Силовое отделение
Картер БКП; 2- кронштейн крепления гитары; 3- кронштейн крепления конического редуктора; 4- фундамент; б- опора стартера-генератора; 6- передняя левая опора гитары; 7-передняя правая опора гитары.

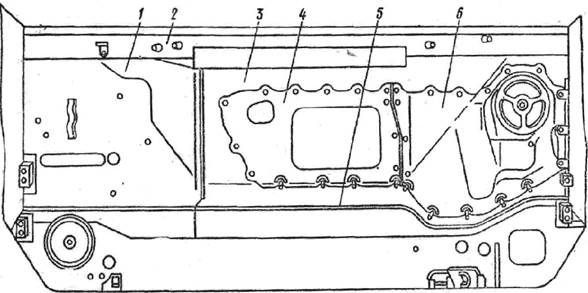

Перегородка, отделяющая силовое отделение от боевого, приварена к поперечной балке 2 к бортам и днищу. Она состоит из сваренных между собой ребра 5 и двух штампованных листов 1 и 3. На левом листе размещен люк, закрытый двумя съемными крышками 4 и 6. При снятой левой крышке 6 обеспечивается доступ к левой выпускной трубе, левому компенсатору, обратному клапану на левой эжекционной трубе.
При снятой правой крышке 4 обеспечивается доступ к левому выпускному коллектору двигателя, левой эжекционной трубе и болтам крепления двигателя.
Справа и слева (у бортов) в перегородке имеются отверстия и приварены направляющие втулки для прохода тяг приводов управления, трубопроводов и электропроводов. Все соединения имеют уплотнения, обеспечивающие требуемую герметичность.
Вентиляторная перегородка выполнена в виде спирального кожуха со съемными и боковыми листами, в котором размещается вентилятор системы охлаждения. Основное назначение вентиляторной перегородки - направление потока воздуха к выходным жалюзи для обеспечения заданного расхода воздуха через радиаторы системы охлаждения.
