Перегородка.

1- лист перегородки правый; 2- поперечная балка; 3- лист перегородки левый; 4,6 – съемные крышки; 5 - ребро

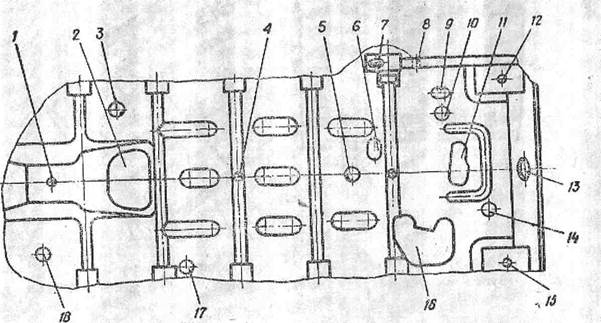

Назначение, размещение люков и лючков на корпусе, днище танка, их открывание, стопорение и закрывание.

Для доступа к агрегатам и узлам машины во время про­ведения работ по техническому обслуживанию, а также для заправки машины на корпусе имеются люки. Крышки и пробки лю­ков уплотнены резиновыми прокладками круглого или пря­моугольного сечения.

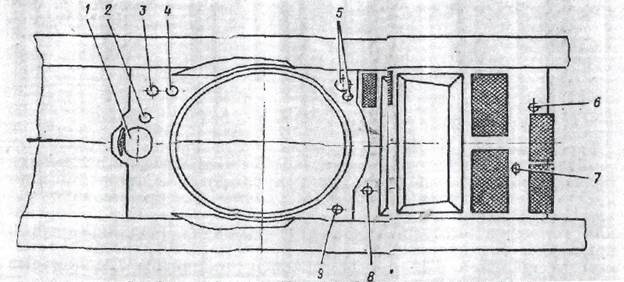

Расположения люков на крыше

Люк механика водителя; 2-лючок для монтажа распределительной коробки навесного оборудования; 3 -лючок доступа к датчику топливомера; 4 - лючок доступа к заливной горловине внутренних топливных баков; 5 - отверстие для прохода воздуха к сепаратору нагнетателя; 6 - лючок доступа к заливной горловине пополнительного бака системы смазки двигателя; 7 - лючок доступа к заливной горловине радиатора; 8 -лючок доступа к расширительному бачку системы охлаждения; 9 - отверстие для выброса воды при преодолении водных преград
