Системи управління

Відповідно до рекомендацій ISO можна виділити наступні функції засобів управління мережею:

· Управління конфігурацією мережі і імен - полягає в конфігуруванні компонентів мережі, включаючи їх місцеположення, мережні адреси і ідентифікатори, управління параметрами мережних операційних систем, підтримка схеми мережі: також ці функції використовуються для іменування об'єктів.

· Обробка помилок - це виявлення, визначення і усунення наслідків збоїв і відмов в роботі мережі.

· Аналіз продуктивності - допомагає на основі накопиченої статистичної інформації оцінювати час відповіді системи і величину трафіку, а також планувати розвиток мережі.

· Управління безпекою - включає контроль доступу і збереження цілісності даних. У функції входить процедура аутентифікації, перевірки привілеїв, підтримка ключів шифрування, управління повноваженнями. До цієї ж групи можна віднести важливі механізми управління паролями, зовнішнім доступом, з'єднання з іншими мережами.

· Облік роботи мережі - включає реєстрацію і управління ресурсами і пристроями, що використовуються . Ця функція оперує такими поняттями як час використовування і платня за ресурси.

З приведеного списку видно, що системи управління виконують не тільки функції моніторингу і аналізу роботи мережі, необхідні для отримання початкових даних для настройки мережі, але і включають функції активної дії на мережу - управління конфігурацією і безпекою, які потрібні для відробітку виробленого плану настройки і оптимізації мережі. Сам етап створення плану настройки мережі звичайно залишається за межами функцій системи управління, хоча деякі системи управління мають в своєму складі експертні підсистеми, що допомагають адміністратору або інтегратору визначити необхідні заходи по настройці мережі.

Засоби управління мережею (NetworkManagement), не слід плутати із засобами управління комп'ютерами і їх операційними системами (SystemManagement).

Засоби управління системою звичайно виконують наступні функції:

· Облік апаратних і програмних засобів, що використовуються. Система автоматично збирає інформацію про обстежені комп'ютери і створює записи в базі даних про апаратні і програмні ресурси. Після цього адміністратор може швидко з'ясувати, що він має свій в розпорядженні і де це знаходиться. Наприклад, дізнатися про те, на яких комп'ютерах потрібно відновити драйвери принтерів, які ПК володіють достатньою кількістю пам'яті і дискового простору і т.п.

· Розподіл і установка програмного забезпечення. Після завершення обстеження адміністратор може створити пакети розсилки програмного забезпечення - дуже ефективний спосіб для зменшення вартості такої процедури. Система може також дозволяти централізований встановлювати і адмініструвати додатки, які запускаються з файлових серверів, а також дати можливість кінцевим користувачам запускати такі додатки з будь-якої робочої станції мережі.

· Віддалений аналіз продуктивності і виникаючих проблем. Адміністратор може віддалено управляти мишею, клавіатурою і бачити екран будь-якого ПК, що працює в мережі під управлінням тієї або іншої мережної операційної системи. База даних системи управління звичайно береже детальну інформацію про конфігурацію всіх комп'ютерів в мережі для того, щоб можна було виконувати видалений аналіз виникаючих проблем.

Прикладами засобів управління системою є такі продукти, як SystemManagementServer компанії Microsoft або LANDeskManager фірми Intel, а типовими представниками засобів управління мережами є системи HPOpenView, SunNetManager і IBMNetView.

Останнім часом в області систем управління спостерігаються дві достатньо чітко виражені тенденції:

· інтеграція в одному продукті функцій управління мережами і системами

· розподіленість системи управління, при якій в системі існує декілька консолей, що збирають інформацію про стан пристроїв і систем і віддаючи управляючі команди.

Створення систем управління мережами немислиме без орієнтації на певні стандарти, оскільки управляюче програмне забезпечення і мережне устаткування, а, значить, і агентів для нього, розробляють сотні компаній. Оскільки корпоративна мережа напевно неоднорідна, управляючі інструменти не можуть відображати специфіки однієї системи або мережі.

Найпоширенішим протоколом управління мережами є протокол SNMP (Simple Network Management Protocol), його підтримують сотні виробників. Головні достоїнства протоколу SNMP - простота, доступність, незалежність від виробників. В значній мірі саме популярність SNMP затримала ухвалення CMIP, варіанту управляючого протоколу за версією OSI. Протокол SNMP розроблений для управління маршрутизаторами в мережі Internet і є частиною стека TCP/IP.

SNMP - це протокол, що використовується для отримання від мережних пристроїв інформації про їх статус, продуктивність і характеристики, які зберігаються в спеціальній базі даних мережних пристроїв, званої MIB(Management Information Base). Існують стандарти, що визначають структуру MIB, у тому числі набір типів її змінних (об'єктів в термінології ISO), їх імена і допустимі операції цими змінними (наприклад, читання). В MIB, разом з іншою інформацією, можуть зберігатися мережною і/або MAC-адреси пристроїв, значення лічильників оброблених пакетів і помилок, номери, пріоритети і інформація про стан портів. Деревовидна структура MIB містить обов'язкові (стандартні) піддерева, а також в ній можуть знаходитися приватні (private) піддерева, що дозволяють виробнику інтелектуальних пристроїв реалізувати які-небудь специфічні функції на основі його специфічних змінних.

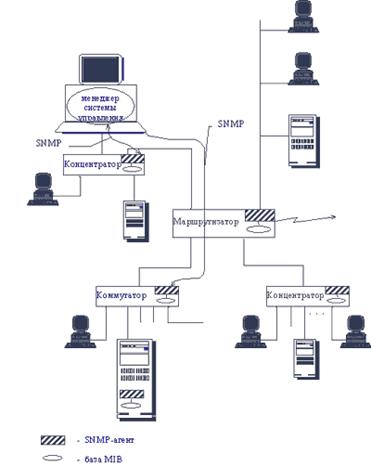

Агент в протоколі SNMP - це оброблювальний елемент, який забезпечує менеджерам, розміщеним на управляючих станціях мережі, доступ до значень змінних MIB, і тим самим дає їм можливість реалізувати функції по управлінню і нагляду за пристроєм.

Основні операції по управлінню винесені в управляючу станцію. При цьому пристрій працює з мінімальними витратами на підтримку управляючого протоколу. Він використовує майже всю свою обчислювальну потужність для виконання своїх основних функцій маршрутизатора, моста або концентратора, а агент займається збором статистики і значень змінних стану пристрою і передачею їх менеджеру системи управління. SNMP - це протокол типу "запит-відповідь", тобто на кожний запит, що поступив від менеджера, агент повинен передати відповідь. Особливістю протоколу є його надзвичайна простота - він включає всього декілька команд.

· Команда Get-request використовується менеджером для отримання від агента значення якого-небудь об'єкту по його імені.

· Команда GetNext-requestвикористовується менеджером для витягання значення наступного об'єкту (без вказівки його імені) при послідовному перегляді таблиці об'єктів.

· За допомогою команди Get-response агент SNMP передає менеджеру відповідь на одну з команд Get-request або GetNext-request.

· Команда Set використовується менеджером для встановлення значення якого-небудь об'єкту або умови, при виконанні якої агент SNMP повинен послати менеджеру відповідне повідомлення. Може бути визначена реакція на такі події як ініціалізація агента, рестарт агента, обривши зв'язки, відновлення зв'язку, невірна аутентифікація і втрата найближчого маршрутизатора. Якщо відбувається будь-яка з цих подій, то агент ініціалізував переривання.

· Команда Trap використовується агентом для повідомлення менеджеру про виникнення особливої ситуації.

· Версія SNMPv.2 додає до цього набору команду GetBulk, яка дозволяє менеджеру отримати декілька значень змінних за один запит.
