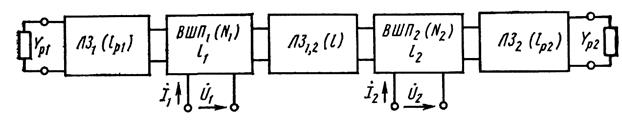

Эквивалентная схема двухвходового резонатора.

Рисунок 22 - Эквивалентная схема двухвходового резонатора

Основные преимущества резонаторов на ПАВ:

· кварцевая стабильность частоты во времени и в диапазоне температур;

· низкий уровень фазовых шумов, обеспечивающий исключительно высокую чистоту спектра генерируемого сигнала;

· высокая добротность;

· относительно высокий уровень допустимой рассеиваемой мощности;

· высокая устойчивость к внешним механическим воздействиям;

· миниатюрность;

· высокая воспроизводимость эквивалентных параметров;

· разнообразие типов и конструкций;

· низкая цена.

Применение резонаторов ПАВ.

В связи.

В системах радиоуправления малого радиуса действия.

- дистанционное управление управления системой охраны автомобилей

- дистанционное управлениедверными замками, гаражными воротами, шлагбаумами,.

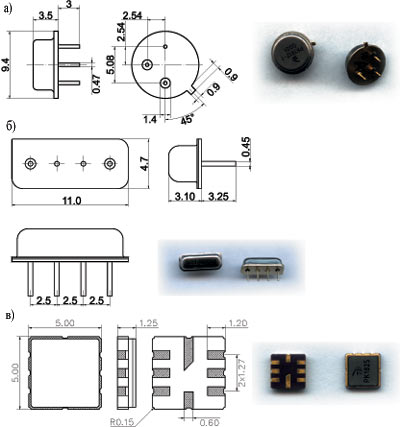

Рисунок 23 – Конструкции резонаторов на ПАВ.

Таблица - Типовые значения основных параметров резонаторов РК1825, РК1912, РК1412

Наименование параметра, единица измерения	Буквенное обозначение	РК1825	РК1912	РК1412
1. Номинальная частота резонанса, МГц	f₀	433,92	433,92	433,92
2. Точность настройки, кГц, не более по группе 50, по группе 75, по группе 150	F	±35 ±60 ±135	±35 ±60 ±135	±35 ±60 ±135
3. Вносимые потери в тракте 50 Ом, дБ	a	1,1	1,25	1,25
4. Добротность собственная	Qu
5. Статическая ёмкость, пФ	Co	2,5	2,10	2,10
6. Динамическое сопротивление, Ом	Rm	13,8
7. Максимальное изменение рабочей частоты в диапазоне температур (-40; +85ºС), кГц	Fт
8. Тип корпуса		QCC8	То-39	SIP-4M
