Установка в рабочее положение визирных целей

А. При прокладывании теодолитных ходов, а также при тахеометрической и теодолитной съемках, в качестве визирных целей на наблюдаемых точках чаще всего используются переносные вехи. Переносная веха представляет собой круглый шест длиной 2-3 м и диаметром 4-5 см (рис. 15.8, а). Веха окрашивается в чередующиеся между собой полосы белого и черного либо белого и красного цветов длиной 0.20-0.30 м. На одном из концов вехи имеется металлический конусообразный наконечник, с помощью которого веха втыкается в землю.

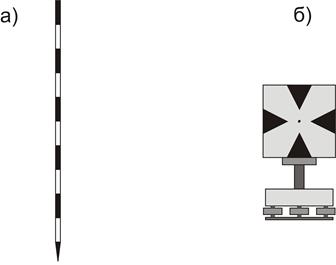

Рисунок 15.8 – Визирные цели: а) веха; б) визирная марка

Вехи устанавливают перед началом измерений на концах измеряемого угла, т.е. на наблюдаемых точках, так, чтобы:

1 – веха была строго в створе наблюдаемой линии, т.е. на линии, соединяющей наблюдаемую точку с вершиной измеряемого угла или точкой стояния теодолита (створом называется вертикальная плоскость, проходящая через конечные точки линии);

2 – веха занимала отвесное либо максимально близкое к отвесному положение.

Б. При выполнении измерений для решения различных инженерных задач не топографического характера, в качестве визирных целей могут использоваться специальные визирные марки (рис. 15.8, б), которые устанавливаются на штативах в такие же подставки, как подставка теодолита, либо размещаемые каким-либо другим способом на инженерном объекте. В последнем случае это могут быть постоянно закрепленные визирные марки.

Перед началом измерений подставка визирной марки должна быть отгоризонтирована и отцентрирована над точкой. Для этого в подставку вместо марки устанавливается специальный оптический центрир, с помощью которого и выполняются горизонтирование и центрирование подставки. Операции горизонтирования и центрирования с использованием оптического центрира выполняются способом, аналогичным описанному в разделе 4.1.2, за исключением того, что вместо зрительной трубы теодолита в этом случае используется оптический центрир.

После того, как подставка отгоризонтирована и отцентрирована над центром пункта, оптический центрир извлекается их подставки, а вместо него в подставку устанавливается визирная марка.
