Разработка плавучими землесосными снарядами
Работа плавучего земснаряда состоит в подводном рыхлении грунта специальным вращающимся рыхлителем и непрерывном засасывании землесосом разрыхленного материала, который затем по трубам направляется в отвалы.

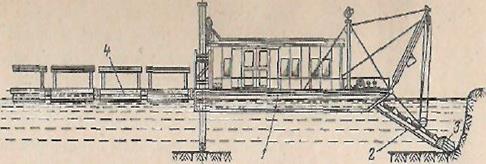

Рис. 195. Схема работы плавучего земснаряда.
На рис. 195 представлена схема работы плавучего земснаряда. Землесос, установленный на понтоне (или судне) 1, соединен со всасывающим трубопроводом 2, на конце которого смонтирован механический рыхлитель 3 (приемно-разрыхлительное устройство). В трубопровод поступает поток воды вместе с породой, затем пульпа подается в напорный трубопровод и транспортируется по плавучему пульповоду 4, уложенному на специальных поплавках, ибереговому пульповоду на участок укладки породы.
Скорость напорной струи для размыва грунта зависит от гранулометрического состава, уделыюго веса и крепости размываемой породы. Скорость струи у наконечника вымывающей трубы зависит также от вакуума, создаваемого землесосом, и его производительности.
По мере разработки породы расстояние от всасывающей трубы до забоя увеличивается, а скорость всасывания и производительность земснаряда по горной массе падает.
Разработка плавучим землесосным снарядом начинается в контуре карьера непосредственно с выемки полезного ископаемого или с предварительного устройства пионерных выработок (прорези, котлована), необходимых для ввода снаряда в забой. Месторождение отрабатывают отдельными котлованами (воронками), прорезями и траншеями. Передвигается землесосный снаряд при помощи одного станового, двух носовых якорей и двух кормовых свай — свайный способ перемещения (рис. 196). При этом способе передвижения одна из двух кормовых свай 1 опущена в породу; другая 2 — приподнята на тросе при помощи лебедки. В результате подтягивания переднего троса со стороны опущенной сваи 1 носовая часть землесосного снаряда перемещается к одной из кромок прорези. Когда снаряд доходит до крайнего положения, опускается вторая свая 2, ранее опущенная свая 1 поднимается, подтягивается трос с противоположного борта, и землесосный снаряд перемещается к противоположной кромке прорези.
Рис. 196. Схема перемещения плавучего землесосного снаряда свайным способом. |
Расход воды при использовании плавучих землесосных снарядов для разработки горных пород зависит от категории крепости пород и гранулометрического состава и составляет 8— 10 м3 для разнозернистых песков и легких супесей, 18—22 м3 на 1 м3 породы для песчано-гравийных пород и тяжелых суглинков. В горной промышленности плавучие землесосные снаряды применяют при добыче песка и гравия со дна водоемов, на вскрышных работах при разработке месторождений марганца и железорудных.
