Системы ввода/вывода

Помимо центрального процессора (ЦП) и памяти, третьим ключевым элементом архитектуры ВМ является система ввода/вывода (СВВ). Система ввода/вывода призвана обеспечить обмен информацией между ЭВМ и разнообразными внешними устройствами (ВУ).

Технически система ввода/вывода в рамках ВМ реализуется комплексом мо­дулей ввода/вывода (МВВ). Модуль ввода/вывода выполняет сопряжение ВУ с ЭВМ и различные коммуникационные операции между ними. Две основные функции МВВ:

- обеспечение интерфейса с ЦП и памятью («большой» интерфейс);

- обеспечение интерфейса с одним или несколькими периферийными устрой­ствами («малый» интерфейс).

Анализируя архитектуру известных ВМ, можно выделить три основных способа подключения СВВ к ядру процессора.

В варианте с раздельными шинами памяти и ввода/вывода (см. рис. 1, а) обмен информацией между ЦП и памятью физически отделен от ввода/вывода, поскольку обеспечивается полностью независимыми шинами. Это дает возможность осуществлять обращение к памяти одновременно с выполнением ввода/вывода. Кроме того, данный архитектурный вариант ЭВМ позволяет специализировать каждую из шин, учесть формат пересылаемых данных, особенности синхронизации обмена и т.п. Недостатком решения можно считать большое количество точек подключения к ЦП.

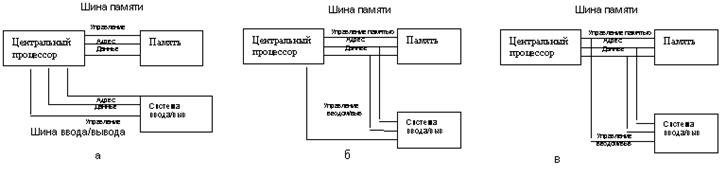

Рис.1. Место системы ввода/вывода в архитектуре вычислительной машины: а – с раздель­ными шинами памяти и ввода/вывода; б – с совместно используемыми линиями данных и адреса; в – подключение на общих правах с процессором и памятью

Второй вариант — с совместно используемыми линиями данных и адреса (см. рис. 1, б). Память и СВВ имеют общие для них линии адреса и линии данных, разделяя их во времени. В то же время управление памятью и СВВ, а также синхронизация их взаимодействия с процессором осуществляются независимо по раздельным линиям управления. Это позволяет учесть особенности процедур обращения к памяти и к модулям ввода/вывода и добиться наибольшей эффективной доступа к ячейкам памяти и внешним устройствам.

Последний тип архитектуры ВМ предполагает подключение СВВ к системной шине на общих правах с процессором и памятью (см. рис. 1, в).

Преимущества: простота и низкая стоимость.

Недостатки: такое подключение не в состоянии обеспечить высокие интенсивность и скорость операций на шине.
