Сканеры: динамический диапазон
Для получения качественной фотографии размером 10x15 см. при печати на бумаге вполне достаточно матрицы и на 2—3 Мп с диагональю 1/1,8 дюйма.
 |
Сканеры: динамический диапазон
| Оптическая плотность оригинала - это десятичный логарифм отношения интенсивности света, падающего на оригинал, к интенсивности света, отраженного от оригинала или прошедшего через него. Сканирование может производиться лишь в определенном диапазоне оптических плотностей оригиналов, то есть существует предел, за которым детали изображения становятся неразличимыми, вследствие того, что оригинал является слишком светлым или слишком темным. Типичные значения диапазона оптических плотностей (разница оптической плотности самого светлого и самого темного участка) оригиналов: 0.9 для газетной печати, 1.5 - 1.9 для типографской печати на мелованной бумаге, 2.2-2.4 для фотографий, 3.4-3.6 для негативных пленок, 2.7-3.0 для любительских слайдов и 3.4 - 4.0 для высококачественных профессиональных диапозитивов и негативов. Такие параметры, как диапазон оптических плотностей, для офисной непрофессиональной техники не рассматриваются как существенные. Поэтому многие производители такой техники не указывают их в спецификациях сканеров. Практически же такие цифры существуют. Например, для 24-битного цветного офисного сканера этот диапазон обычно 1.8 - 2.2. Для сканера 30-бит этот показатель 2.0 - 2.8. Для модели 36-бит - от 2.2 - 3.4. Производители профессиональной и полупрофессионалной техники указывают значения D и Dmax в спецификации сканера. Разрядность обработки цвета и динамический диапазон находятся в прямой связи друг с другом - динамический диапазон возрастает с увеличением разрядности цвета. |
Теневая маска (shadow mask) используется в большинстве мониторов производимых LG, Samsung, Viewsonic, Hitachi, Belinea, Panasonic, Daewoo, Nokia и др.
Как выглядит теневая маска и ход лучей через нее вы можете видеть на рисунке, а описание этого процесса дано было выше. Остается лишь заметить, что Минимальное расстояние между люминофорными элементами одинакового цвета называется шагом точки (dot pitch) и является оценочным индексом качества изображения. Шаг точки обычно измеряется в миллиметрах (мм).
Чем меньше значение шага точки, тем выше качество воспроизводимого на мониторе изображения. Лучшие теневые маски изготавливают из инвара, который нагреваясь под ударами электронов не деформируется. Вообще встречаются маски из массы других веществ.
Есть и еще один вид теневой маски - щелевая (slot mask).
Как видно, люминофорные элементы расположены в вертикальных ячейках, а маска сделана из вертикальных линий. Вертикальные полосы разделены на ячейки, которые содержат группы из трех люминофорных элементов трех основных цветов. Минимальное расстояние между двумя ячейками называется щелевой шаг (slot pitch). Естественно, чем меньше значение шага щели, тем выше качество изображения на мониторе. Применяется этот тип маски фирмами NEC (CromaClear) и Panasonic (Panaflat, Pureflat).
Третий тип маски - аппертурная решетка (Aperture Grill). Это решение имеет решетку из вертикальных линий.
Вместо точек с люминофорными элементами трех основных цветов, апертурная решетка содержит серию нитей, состоящих из люминофорных элементов выстроенных в виде вертикальных полос трех основных цветов. По этой технологии производятся трубки Sony Trinitron и Mitsubishi Diamondtron. Различия между Trinitron и Diamondtron заключаются в том, что Sony использует лишь один катод и получает три луча из одного методом электронно-оптического разделения. Mitsubishi применяет три независимые системы генерации электронов, считая преимуществом возможность фокусировки каждого электронного луча по отдельности. Трубки, произведенные по этой технологии, имеют стабилизационные нити, которые хорошо видны, особенно при светлом фоне изображения на мониторе.
"Тюльпан"
"S-Video"
"Scart"

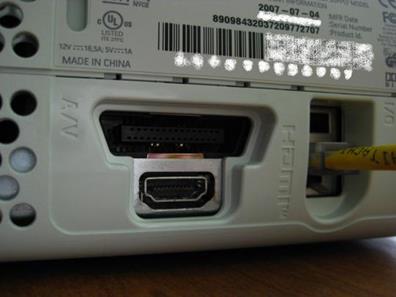

"HDMI"

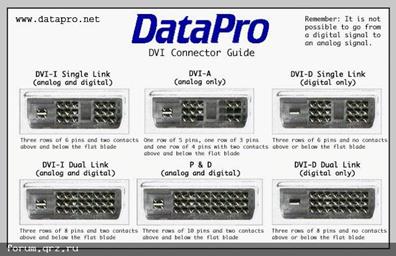

"DVI"
