Рабочая характеристика осевого насоса

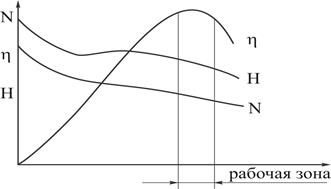

Характеристика осевого насоса имеет вид, представленный на рисунке 3.39.

Из рабочей характеристики видно нижеследующее.

Работа осевого насоса возможна в узком диапазоне изменения подачи и напора, т.к. отклонение от оптимальных условий вызывает резкое снижение КПД. Пуск осевого насоса следует производить при открытой задвижке на нагнетании, т.к. с уменьшением подачи резко возрастает подводимая мощность и пуск двигателя затруднен. Регулирование дросселированием невыгодно по причине узкого диапазона рабочей зоны. Поэтому осевые насосы регулируют либо изменением числа оборотов, либо поворотом лопаток рабочего колеса. На характеристиках напора (мощности) имеется седловина. Это вызвано особенностью обтекания потоком профиля лопатки. Седловина на характеристике объясняется снижением подъемной силы лопастей при малых подачах.

Рисунок 4.2
