Устройство и принцип действия. Осевой насос представляет собой лопастной насос, у которого рабочее колесо 1 имеет ряд лопастей, закручивающих поток

Осевой насос представляет собой лопастной насос, у которого рабочее колесо 1 имеет ряд лопастей, закручивающих поток, движущейся параллельно оси (рисунок 4.1).

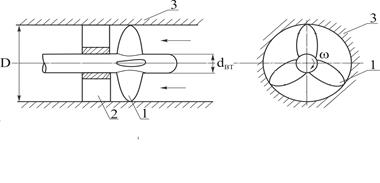

Рисунок 4.1

Для выпрямления потока и направления его в напорный патрубок или на следующую ступень после рабочего колеса устанавливается направляющий аппарат 2, снабженный неподвижными лопатками. Направляющий аппарат служит для преобразования кинетической энергии вращения потока в потенциальную энергию давления.

Во втулке направляющего аппарата проходит вал насоса, на котором насажено рабочее колесо, и устанавливается подшипник.

Вся проточная часть насоса располагается в цилиндрическом корпусе 3, который по существу является продолжением трубопровода. Насос как бы настраивается в трубопровод, образуя с ним одно целое. Для вывода вала напорной части насоса придается форма отвода.

В осевом насосе поток жидкости движется параллельно оси и одновременно лопасти сообщают ему вращательное движение по окружности, на валу насоса. Так как движение жидкости в радиальном направлении отсутствует, то исключается возможность работы центробежных сил. Повышение давления происходит за счет гидродинамического воздействия лопаток на жидкость и преобразования кинетической энергии при раскручивании потока в направляющем аппарате.

Таким образом, принцип действия осевого насоса заключается в силовом взаимодействии лопастей с потоком жидкости и использовании диффузорного элемента.
