Определение критического кавитационного запаса

Величина кавитационного запаса, при которой начинают проявляться признаки явления кавитации называется, критической.

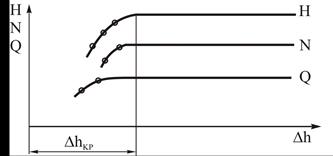

Для определения критического кавитационного запаса проводят кавитационные испытания насоса, при которых для выбранного режима работы насоса снимают кавитационную характеристику (рисунок 3.24).

Рисунок 3.24

Допустимое значение кавитационного запаса принимается равным

.

Пользуясь формулами подобия, проф. С.С.Руднев предложил формулу для определения кавитационного запаса при оптимальном режиме:

,

где - число оборотов вала насоса в минуту;

Q - подача насоса, м³/с (у насоса с колесом двухстороннего всасывания следует подставлять );

С - кавитационный коэффициент быстроходности.

Каждый насос имеет свой коэффициент С, этот коэффициент зависит от коэффициента быстроходности.

Таблица 3.2

	50-70	70-80	150-200	800-1200	Шнеки
С	600-750		1000-1200	1800-2000
