Струйные насосы. Струйные насосы не имеют подвижных частей, а рабочим органом является жидкая среда, воздух или пар



Струйные насосы не имеют подвижных частей, а рабочим органом является жидкая среда, воздух или пар. К струйным насосам относятся: водо-струйные насосы, работающие на воде; эжекторы – на воздухе или на газе; инжекторы – на паре; гидроэлеваторы – на горячей воде.

Принцип действия струйных насосов основан на передаче кинети-ческой энергии от потока рабочей жидкости к потоку перекачиваемой жидкости.

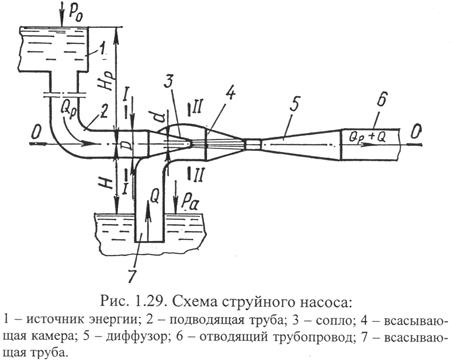

На рис. 1.29 показана принципиальная схема водоструйного насоса. Рабочая жидкость под давлением от источника энергии 1 по подводящей трубе 2 подается к соплу 3. В сопле жидкость приобретает большую ско-рость, кинетическая энергия ее возрастает, а потенциальная уменьшается (согласно уравнению Д.Бернулли для идеальной жидкости сумма удельной потенциальной и кинетической энергии потока во всех его сечениях одинакова). С уменьшением потенциальной энергии во всасывающей камере 4 давление снижается и при определенной скорости становится меньше атмосферного, т.е. возникает вакуум. В результате жидкость из приемного резервуара по всасывающей трубе 7 поступает во всасывающую камеру, где происходит турбулентное смешение рабочего и присоединительного потоков. Поднятая жидкость рабочим потоком через диффузор уносится в отводящий трубопровод 6. В диффузоре часть кинетической энергии преобразуется в потенциальную, повышается статистический напор.

Величину вакуумметрического напора водоструйного насоса можно определить по формуле:



, (1.73)



где - расход рабочей жидкости, м3/с;
  - диаметр подводящего трубопровода, м;
  - коэффициент сопротивления участка между сечениями I – I и II – II;
  - диаметр выходного отверстия сопла, м.



Струйные насосы имеют низкий КПД, который не превышает 0,25…0,3 и может быть подсчитан как отношение мощности затраченной на подъем жидкости, к мощности струи в сопле:



, (1.74)

где - расход жидкости всасываемой насосом, м3/с;
  и - высота подъема жидкости и рабочий напор, м.



Отношение называется коэффициентом подмешивания (инжекции), а - коэффициентом напора. Тогда .

Струйные насосы широко применяется для откачки воды из глубоких скважин, для водоотлива и водоснабжения при производстве строительных работ, для подмешивания воды в системах отопления. На очистных сооружениях водоотведения их используют для удаления осадка из песколовок и отстойников, перемешивания ила в метантенках, для транспортирования грунтовой массы при гидромеханизации земляных работ. С помощью струйных насосов можно откачивать воздух из всасывающих линий и центробежных насосов перед пуском их в работу.
